FC-TDOL-0724P

Visão Geral do Produto

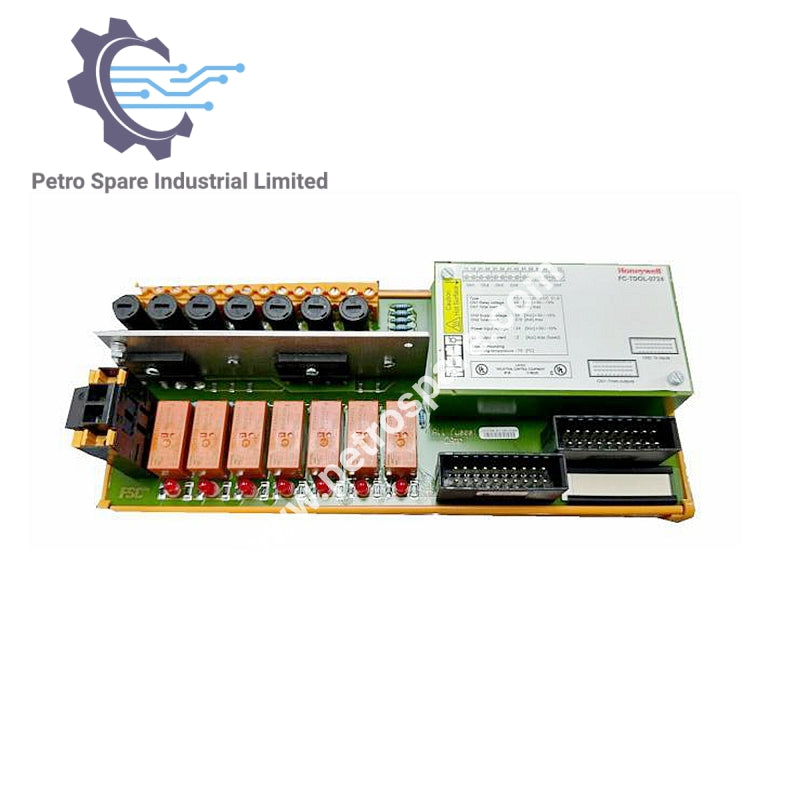

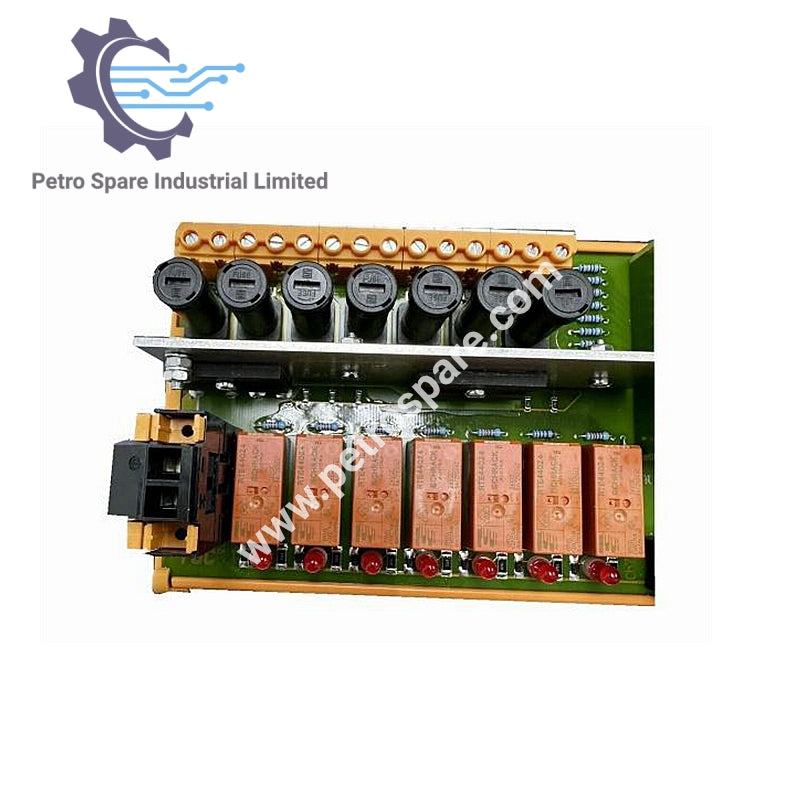

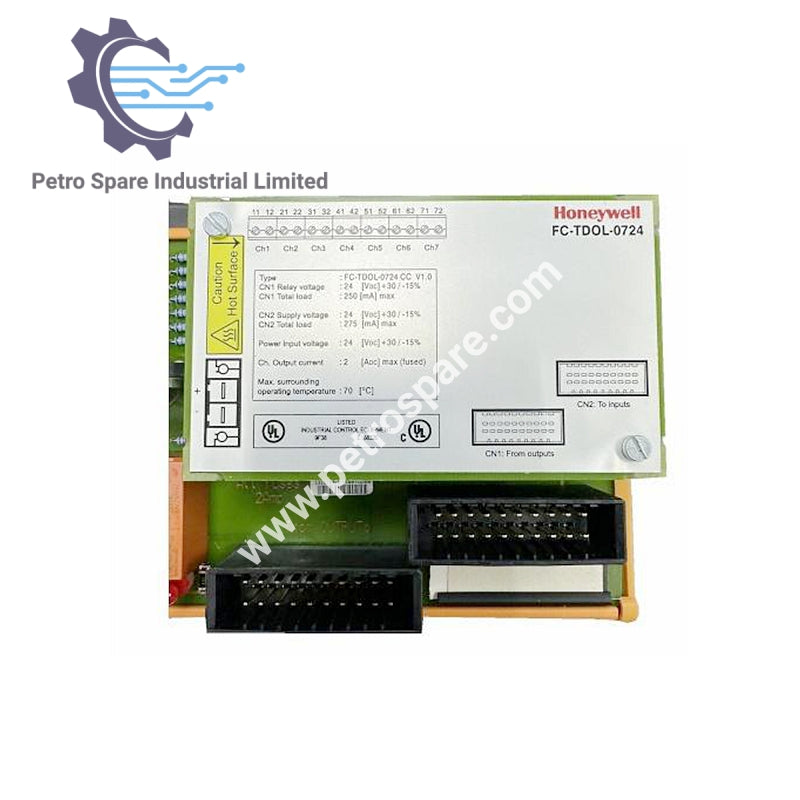

Honeywell FC-TDOL-0724P é um módulo de saída digital de contato de relé monitorado em linha com 7 canais, projetado para aplicações de 24 V CC.

Especificações de Saída

• Número de canais: 7

• Corrente máxima de saída por canal: 2 A

• Carga de saída (24 V CC): Resistiva ou indutiva com diodo supressor de faísca

• Fusíveis do canal: 5 × 20 mm (0,20 × 0,79 pol), 2 A de ação lenta

• Tensão de alimentação da saída: 24 V CC ± 20%

• Resistência máxima da carga: 2200 Ω

• Corrente de fuga para a carga: 1,1 mA a 24 V

• Tensão de saída sem carga:

  • Saída DESLIGADA: 90% da tensão de alimentação da saída

  • Saída LIGADA: 100% da tensão de alimentação da saída

• Limiar de detecção de curto-circuito: 200 Ω < RTh < 400 Ω

Especificações do contato do relé

• Potência máxima comutada: 150 W

• Vida útil esperada:

  • Elétrico: 100.000 operações de comutação

  • Mecânico: 30.000.000 operações de comutação

---
