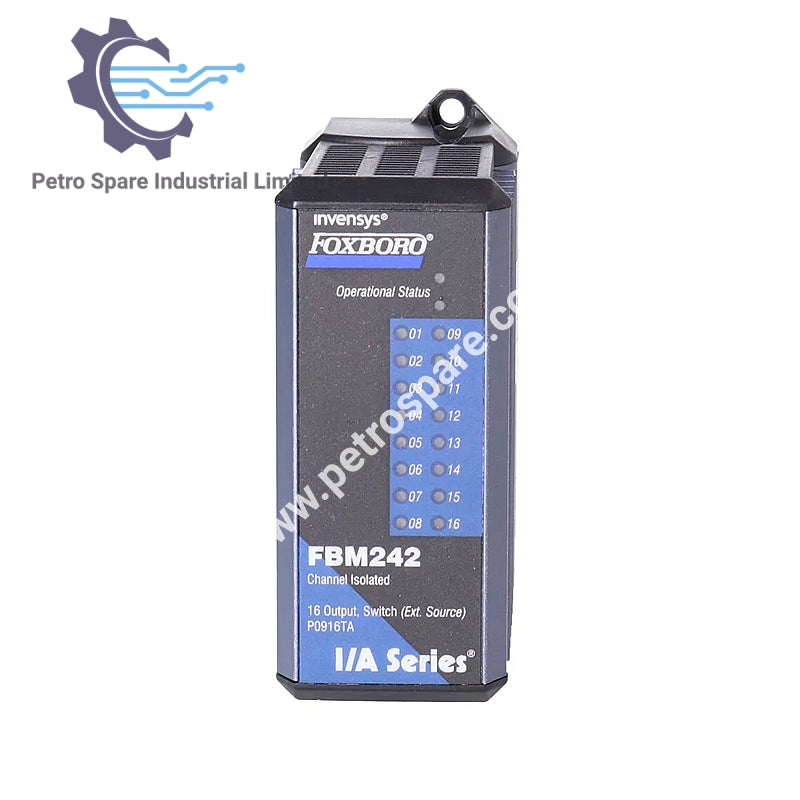

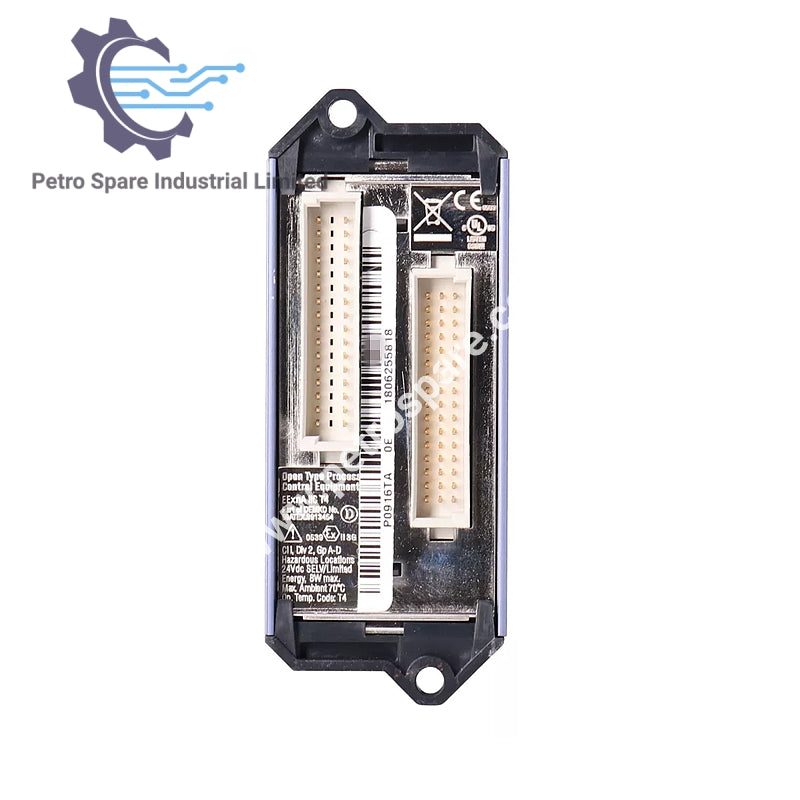

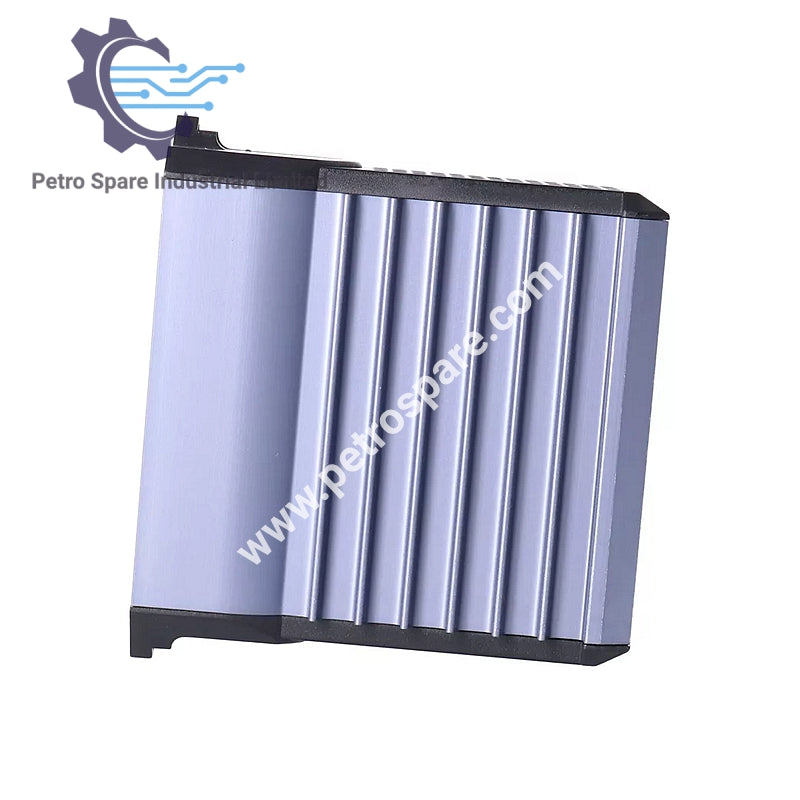

FBM242

Visão Geral

FBM242 da Foxboro é um Módulo de Saída Discreta, projetado para lidar com tarefas de automação industrial com precisão e eficiência.

Saída

• Número de Canais: Dezesseis canais isolados.

• Tensão Aplicada: 15 a 60 V CC (máximo).

• Corrente de Carga: 2,25 A (máximo) por canal.

• Corrente de Pico de Carga:

  • 8 A (máximo) por 20 ms por canal a 30°C.

  • 6,4 A (máximo) por 20 ms por canal a 70°C.

• Queda de Tensão no Estado Ligado: 0,2 V (máximo) a 2,25 A.

• Corrente de Fuga no Estado Desligado: 0,1 mA (máximo).

Requisitos de Energia

• Faixa de Tensão de Entrada (Redundante): 24 V CC (+5%, -10%).

• Consumo: 3 W (máximo) a 24 V CC.

• Dissipação de Calor: 6,5 W (máximo) a 24 V CC (com todas as saídas em 1,5 A cada).

Peso

• Módulo: 284 g (10 oz, aproximado).

• Montagem de Terminação (Compressão):

  • 127 mm (5,02 pol): 272 g (0,60 lb, aproximado).

  • 148 mm (5,75 pol): 285 g (0,65 lb, aproximado).

  • 216 mm (8,51 pol): 320 g (0,70 lb, aproximado).

Dimensões - Módulo

• Altura: 102 mm (4 pol), 114 mm (4,5 pol com abas de montagem).

• Largura: 45 mm (1,75 pol).

• Profundidade: 104 mm (4,11 pol).

Cabos de Terminação

• Comprimentos do Cabo: Até 30 m (98 pés).

• Materiais do Cabo: Poliuretano ou Baixa Emissão de Fumaça e Zero Halogênio (LSZH).

• Tipo de Cabo de Terminação: Tipo 4 ou Tipo 4H.

• Conexão do Cabo: D-subminiatura macho de 37 pinos.

---
