FBM217

Visão Geral do Produto

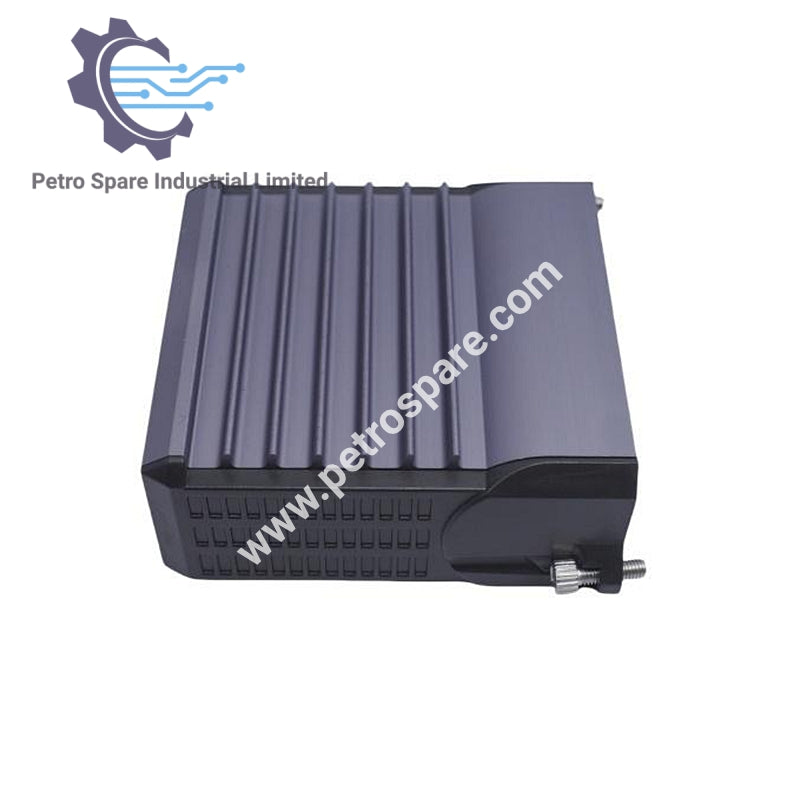

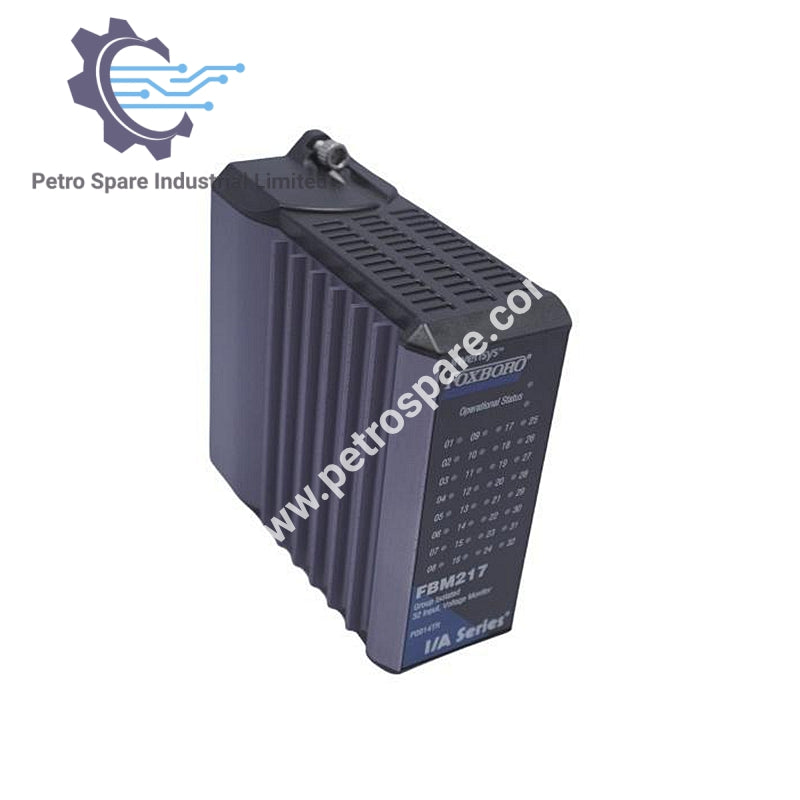

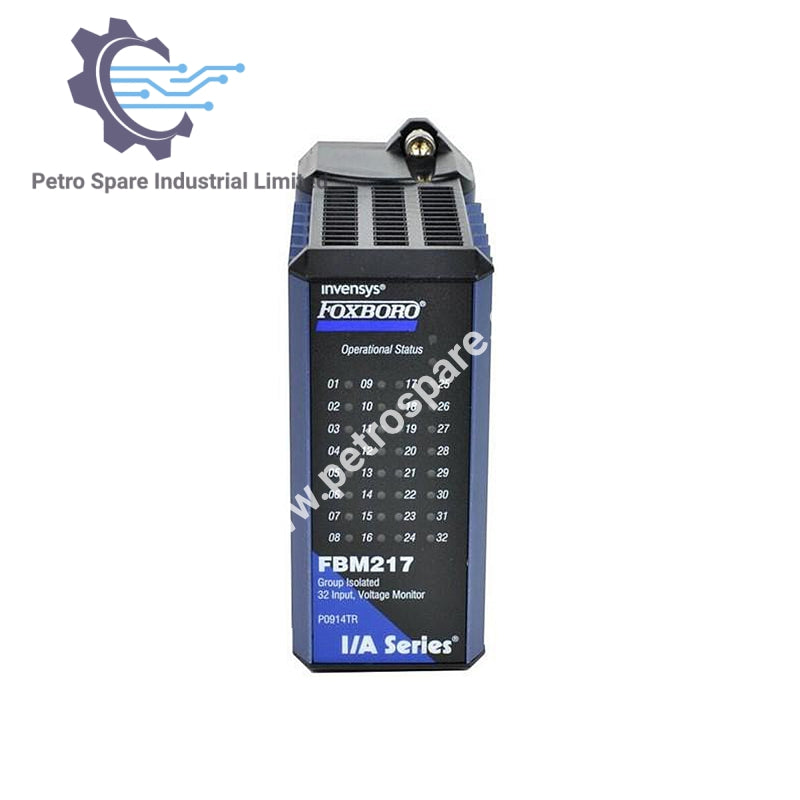

FBM217 Módulo de Entrada Discreta da Invensys Foxboro fornece 32 canais isolados em grupo para monitoramento confiável de sinais de entrada DC em ambientes de automação industrial.

Especificações de Entrada

• Canais: 32 entradas isoladas em grupo

• Tensão em Estado Ligado: 15 a 30 V DC

• Tensão em Estado Desligado: 0 a 5 V DC

• Corrente: 2,2 mA (típico) a 30 V DC

• Limites de Resistência da Fonte:

• Estado Ligado: 1 kΩ (máximo)

• Estado Desligado: 100 kΩ (mínimo)

• Tempo de Filtro/Debounce: Configurável – Sem filtragem, ou 4, 8, 16, 32 ms

• Taxa Máxima de Contagem de Pulsos: 250 Hz

Energia e Térmico

• Faixa de Tensão de Entrada: 24 V DC +5%, -10%

• Consumo: 3 W

• Dissipação de Calor: 5 W

Condições Ambientais

• Temperatura de Operação:

• FBM217 Compacto: -20 a +60°C (-4 a +140°F)

• Conjunto de Terminação (PA): -20 a +70°C (-4 a +158°F)

• Umidade Relativa: 5 a 95% (sem condensação)

• Altitude: -300 a +3.000 m (-1.000 a +10.000 pés)

Dimensões Físicas

• Altura: 130 mm (5,12 pol)

• Largura: 25 mm (0,98 pol)

• Profundidade: 150 mm (5,9 pol) incluindo conectores da base

• 139 mm (5,46 pol) sem conectores

---
