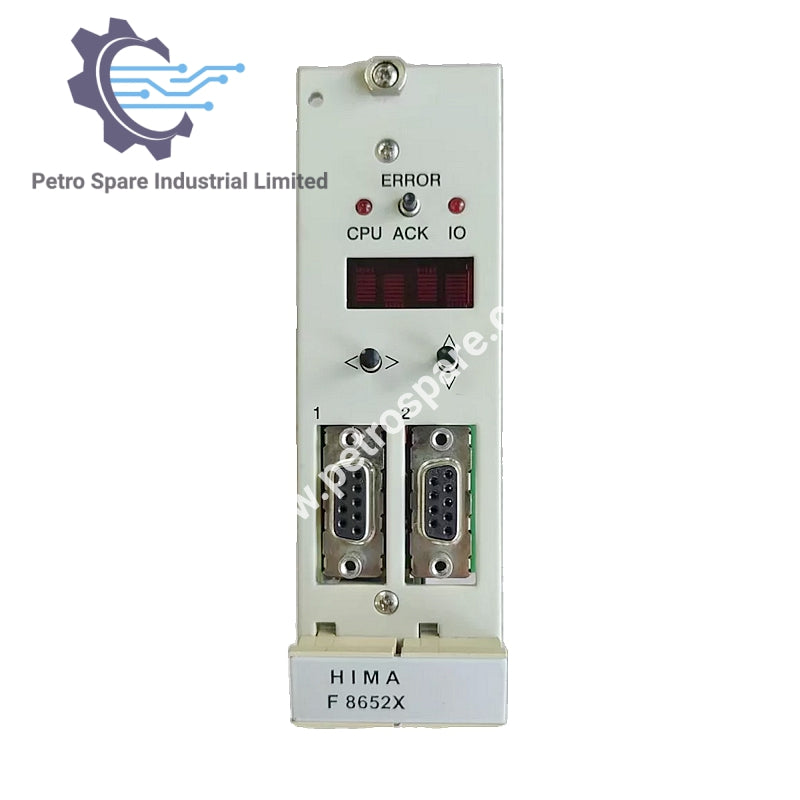

F 8652X

Visão Geral

• Modelo: F 8652X
• Marca: HIMA
• Uso: PES H41q-MS, -HS, -HRS
• Classificação de Segurança: SIL 3

Processador e Memória

• Microprocessador: INTEL 386EX, 32 bits, 25 MHz
• Memória: 1 MB Flash-EPROM (SO e programa do usuário), 1 MB SRAM

Comunicação e Diagnóstico

• Interfaces: Dois seriais RS 485
• Display: Matriz de quatro dígitos, informações selecionáveis
• Desligamento: Watchdog de segurança, saída 24V, 500mA

Requisitos Físicos e de Energia

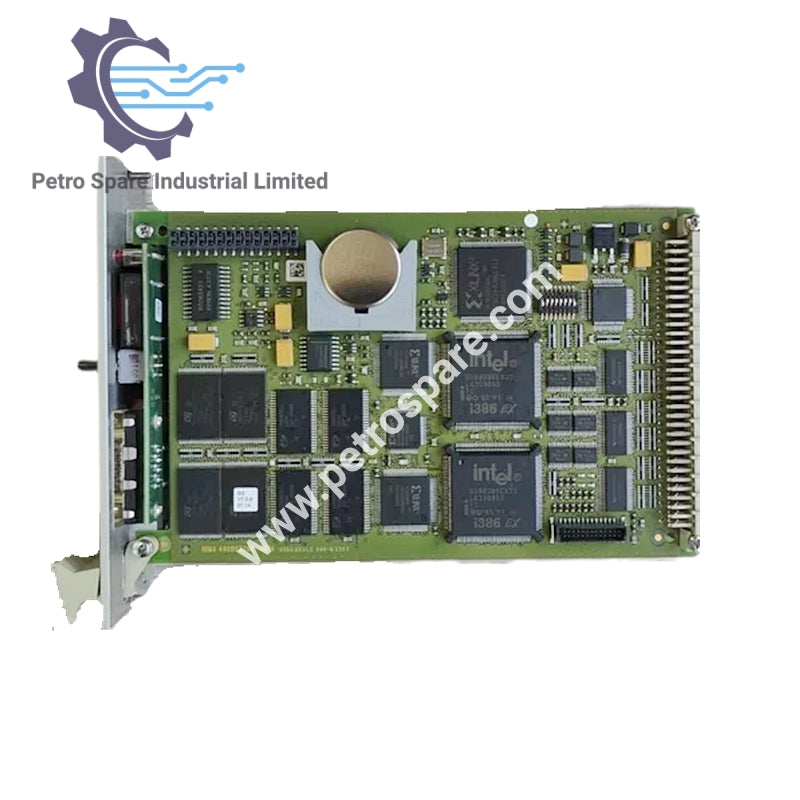

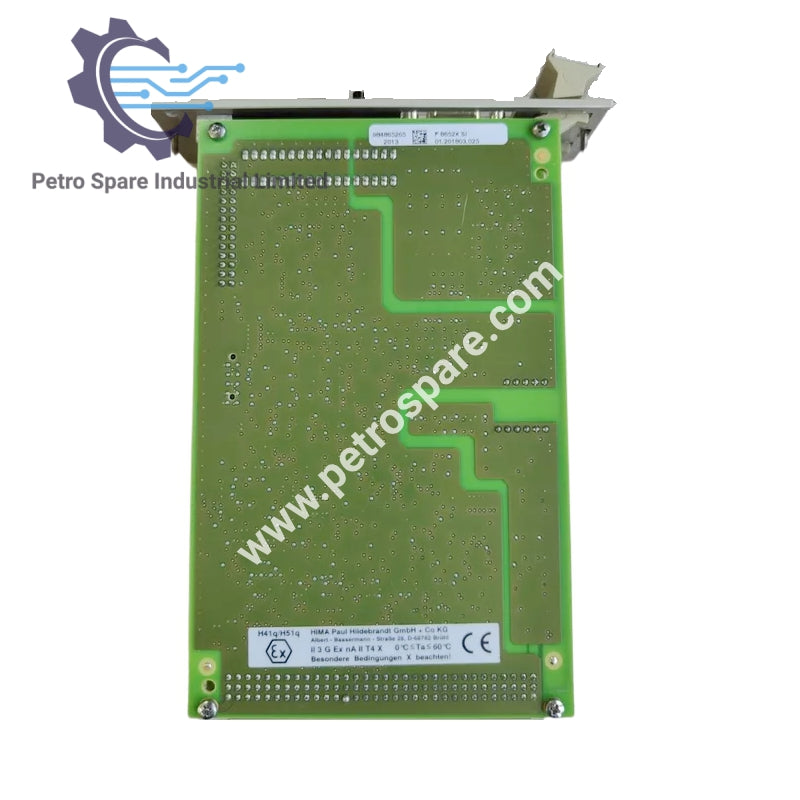

• Construção: Dois PCBs, um para display
• Espaço: 8 SU
• Tensão: 5V / 2A

---

Download F 8652X PDF file here:

Click to Download PDF
