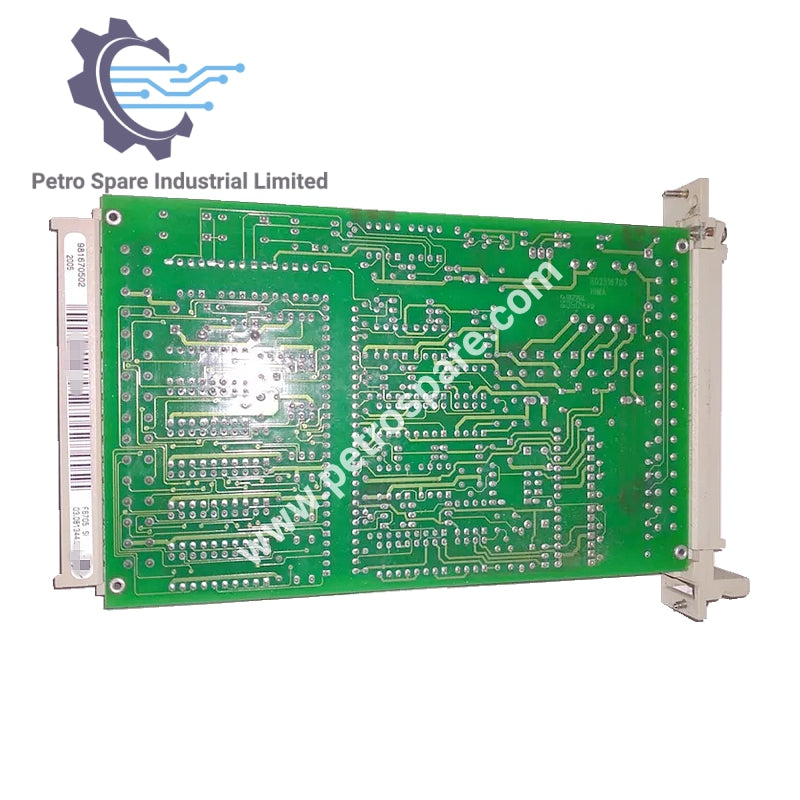

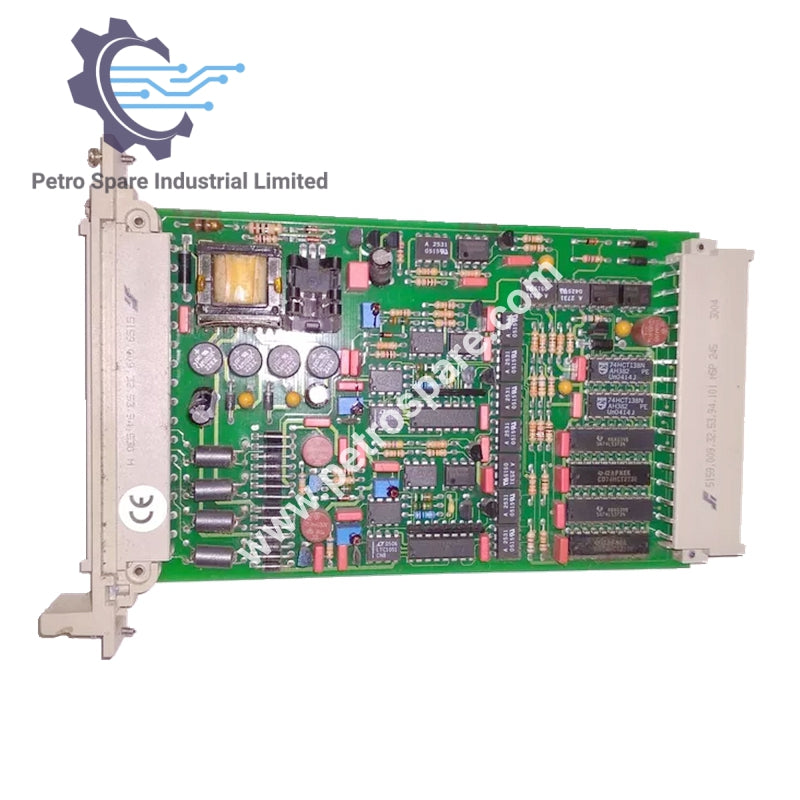

F 6705

Visão Geral

O conversor F 6705 2 vezes oferece conversão digital-para-analógica com isolamento galvânico e desligamento de segurança integrado, suportando modos source e sink.

Energia e Ambiente

• Tensão de Operação (5 V DC): 85 mA
• Tensão de Operação (24 V DC): 130 mA

Desempenho e Precisão

• Resolução: 12 bits (4095 passos)
• Faixa de Saída de Corrente: 0/4 … 20 mA
• Erro Básico: ≤ 0,2 % (40 µA) a 25 °C
• Erro de Operação: ≤ 0,4 % em 0…+60 °C
• Comprimento da Linha: Máx. 1000 m (dependendo da carga)

Características Elétricas e de Segurança

• Carga (Modo Source): ≤ 550 Ohm (incluindo resistência da linha)
• Carga (Modo Sink): ≤ (UQ - 10 V) / 21,2 mA
• Resistência Elétrica: 250 V contra Analog-GND
• Desligamento de Segurança: Integrado com isolamento de segurança

Dimensões & Montagem

• Requisito de Espaço: 4 TE

---
