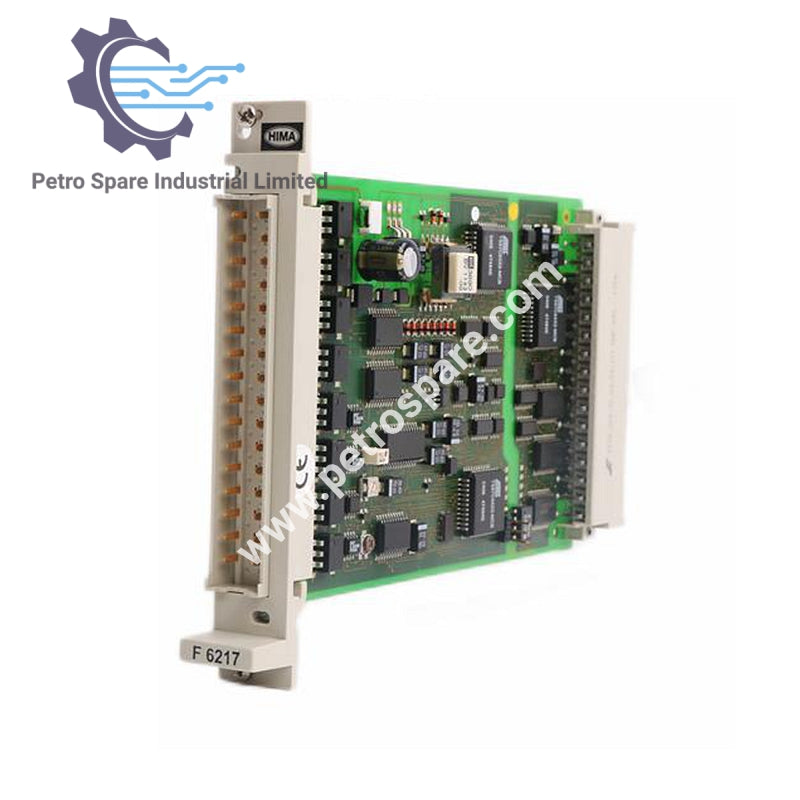

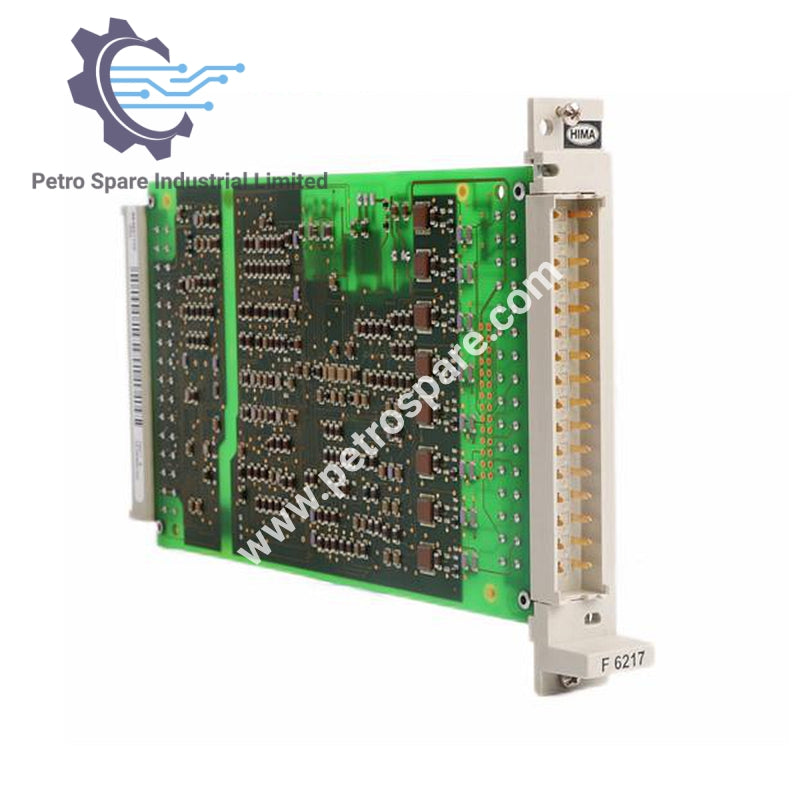

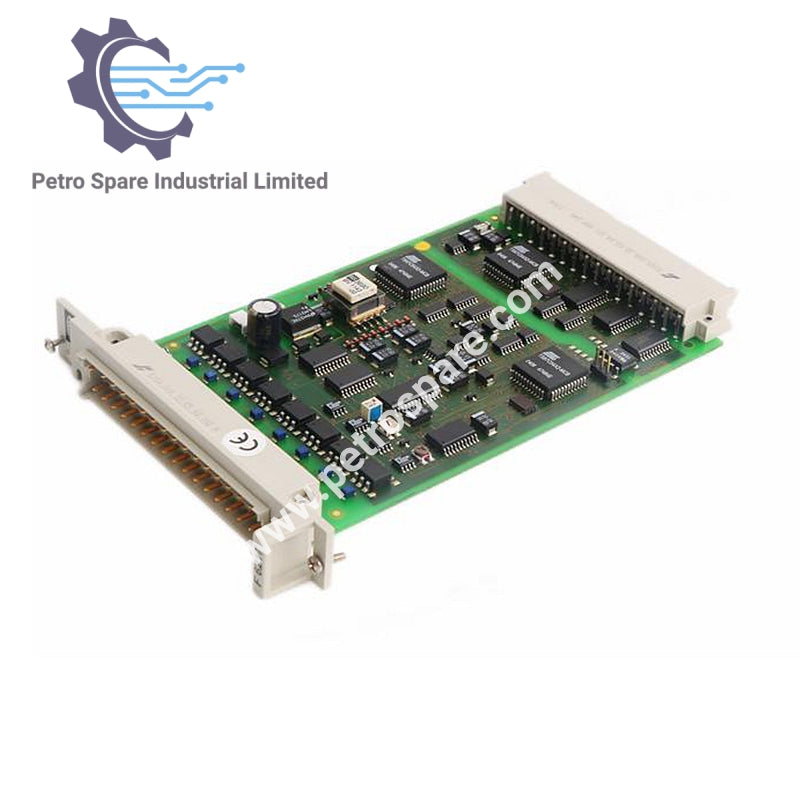

F 6217

Visão Geral

• Modelo: F 6217
• Marca: HIMA
• Tipo: Módulo de Entrada Analógica de 8 Dobras
• Aplicação: Módulo relacionado à segurança para entradas de corrente (0/4–20 mA) e tensão (0–5/10 V) com isolamento de segurança.
• Certificação: Testado conforme os padrões AK6/SIL3.

Especificações

• Tensão de Entrada: 0–5,5 V (máx. 7,5 V)
• Corrente de Entrada: 0–22 mA (via shunt de 250 Ω, peça nº 00 0710251)
• Corrente Máxima de Entrada: 30 mA
• Resolução: 12 bits (0 mV = 0, 5,5 V = 4095)
• Taxa de Atualização: 50 ms
• Tempo de Segurança: < 450 ms
• Resistência de Entrada: 100 kΩ
• Constante de Tempo do Filtro: ~10 ms
• Erro Básico: 0,1% a 25°C
• Erro Operacional: 0,3% a 0–60°C
• Limite de Erro Relacionado à Segurança: 1%
• Resistência Elétrica: 200 V contra GND

Dados de Construção e Operação

• Requisitos de Espaço: 4 TE
• Tensão (5 V DC): 80 mA
• Tensão (24 V DC): 50 mA

---
