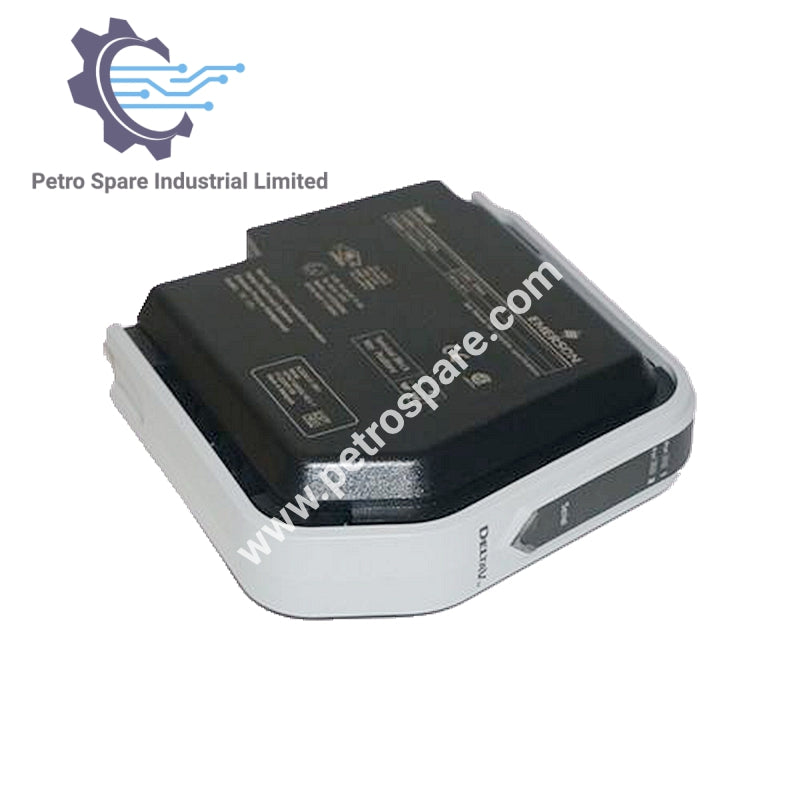

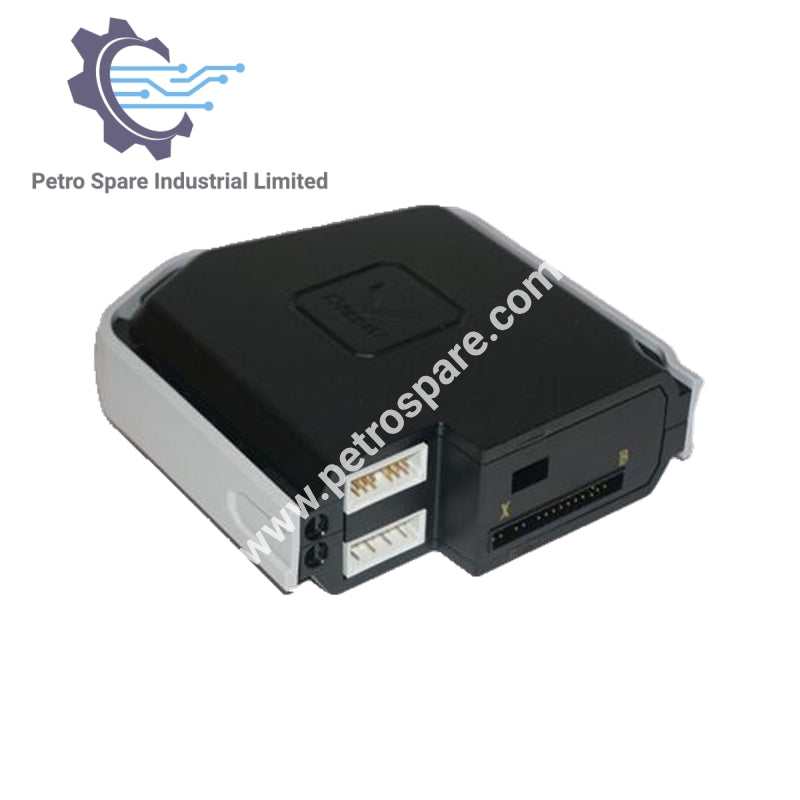

KJ3212X1-BK1

Visão geral

KJ3212X1-BK1 é um módulo de entrada de contagem de pulsos projetado para o sistema DeltaV™ S-Series da Emerson, suportando entradas digitais de pulsos em alta velocidade para aplicações industriais.

Especificações de Energia

• Energia do Barramento Local: 12 VCC a 150 mA

• Energia de Campo em Barramento: 24 VCC a 150 mA

• Circuito de Campo: 24 VCC a 25 mA por canal

Especificações Ambientais

• Temperatura Ambiente: –40°C a +70°C

• Choque: 10g, meia onda senoidal por 11 ms

• Vibração:

  • 1 mm pico a pico de 2 a 13,2 Hz

  • 0,7g de 13,2 a 150 Hz

• Contaminantes Transportados pelo Ar: ISA-S71.04–1985 Classe G3

• Umidade Relativa: 5% a 95%, sem condensação

• Posição da Chave do Bloco Terminal: C6

Remoção e Inserção

• A energia de campo deve ser desconectada antes de remover ou conectar o módulo.

• O módulo não pode ser removido ou inserido enquanto a energia do sistema estiver ligada.

• Um sistema de chaveamento rotativo garante o pareamento correto entre os cartões I/O e os blocos terminais.

Manutenção e Ajuste

• Sem peças reparáveis pelo usuário; não desmonte.

• Calibração não é necessária.

---
