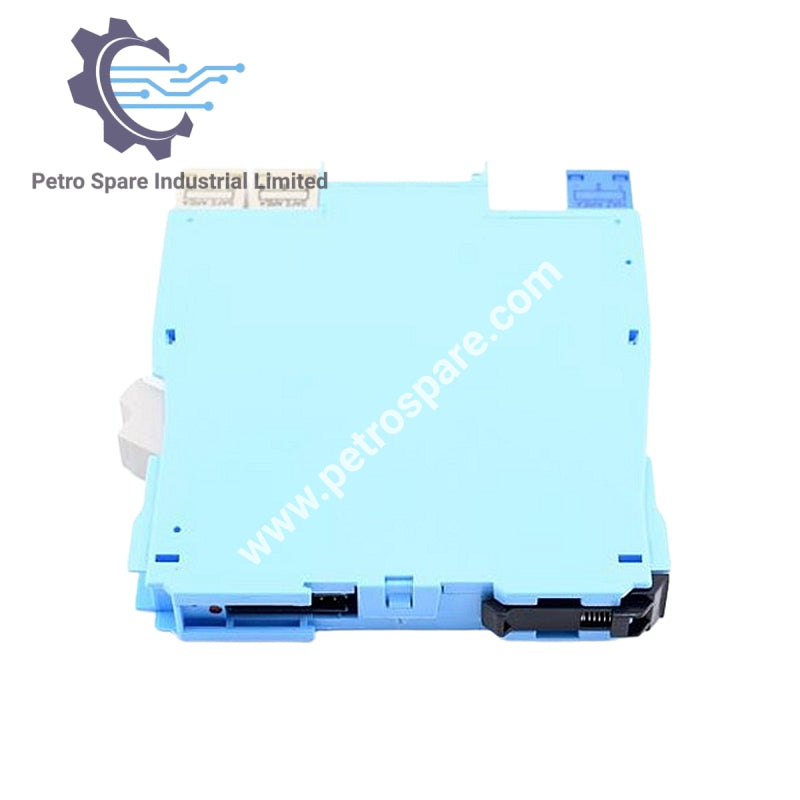

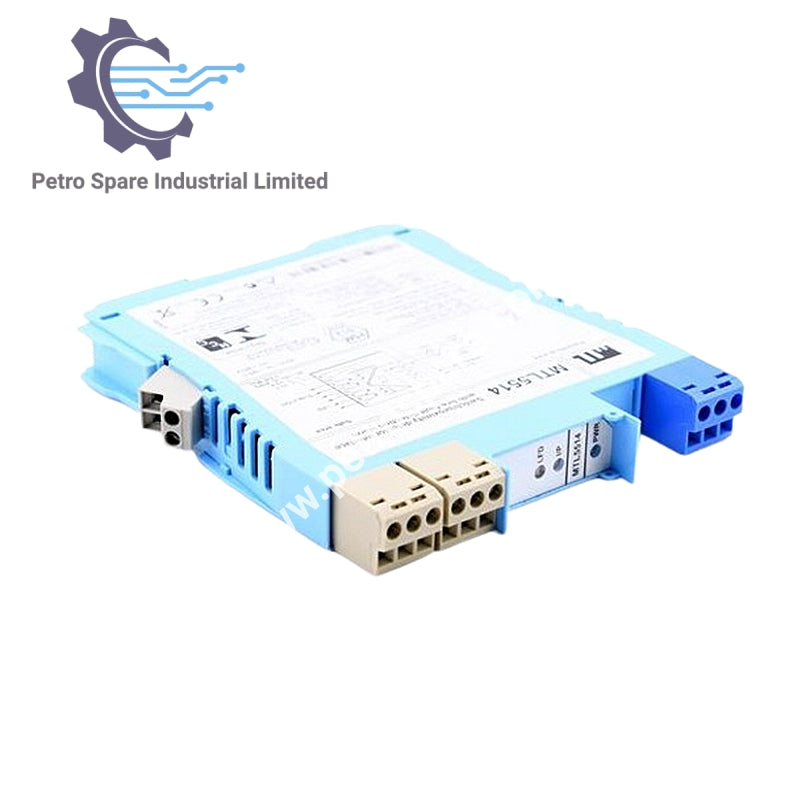

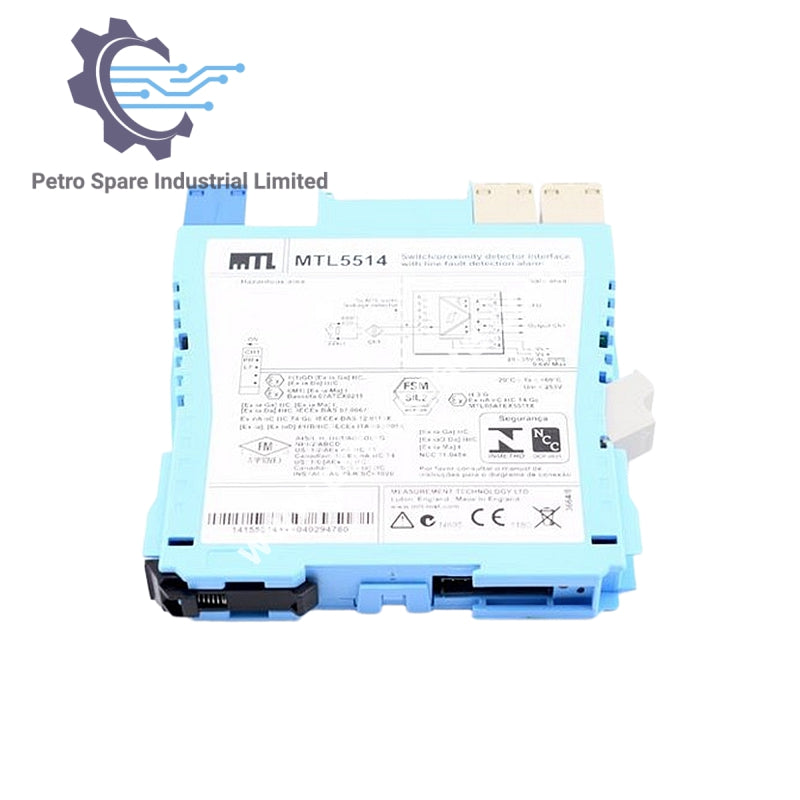

MTL5514

Visão Geral

MTL5514 Interface de Detector de Interruptor/Proximidade com um canal para aplicações em áreas perigosas.

Canal & Localização

• Canais: 1

• Localização do Interruptor: Zona 0 IIC T6, Div.1 Grupo A

• Localização do Detector de Proximidade: Zona 0 IIC T4–6, Div.1 Grupo A (se certificado)

Entrada

• Norma: BS EN60947–5–6:2001 (NAMUR)

• Tensão do Sensor: 7–9 VCC de 1 kΩ ±10%

• Fase Normal: Saída fechada >2.1 mA (<2 kΩ)

• Saída Aberta: <1.2 mA (>10 kΩ)

• Histérese: 200 µA (650 Ω) nominal

Indicadores

• Verde: Energia

• Amarelo: Status do canal (energizado)

• Vermelho: Falha de linha detectada

Alimentação

• Consumo de Corrente: 25 mA @ 24 VCC

• Dissipação de Potência: 0.6 W @ 24 V

Segurança

• Uo: 10.5 V

• Io: 14 mA

• Po: 37 mW

• Um: 253 V rms ou CC

---
