DS215SDCCG1AZZ01B

Visão Geral

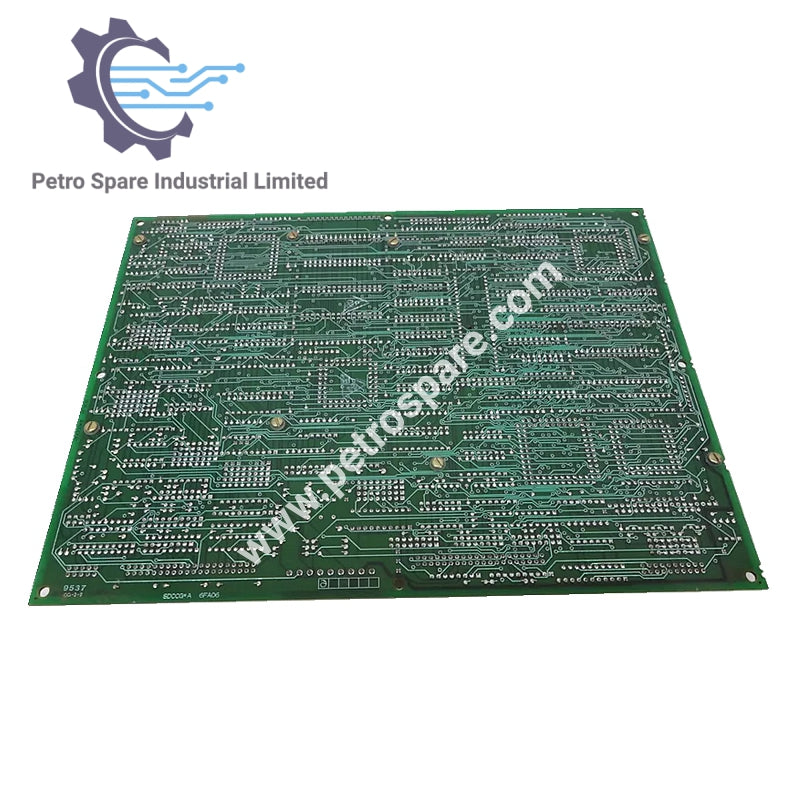

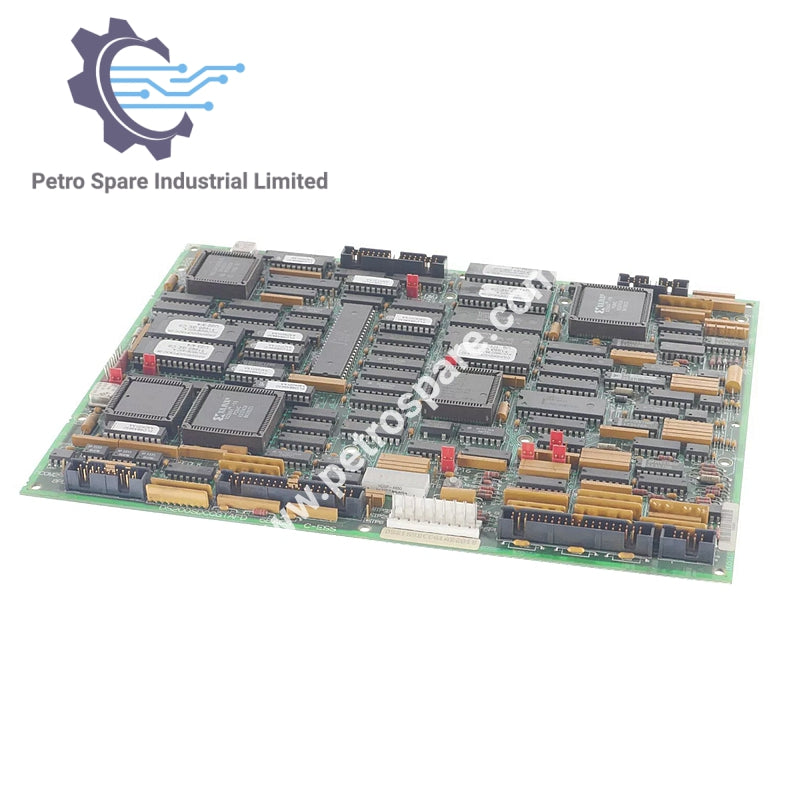

DS215SDCCG1AZZ01B é uma Placa de Controle de Acionamento desenvolvida para o Sistema de Controle de Turbina Mark V pela General Electric. Esta placa de circuito impresso é projetada para uso no controle e gerenciamento de conjuntos de acionamento de turbinas, como os encontrados em turbinas a gás, a vapor e eólicas.

Especificações

• Microprocessadores:
  • Processador de Controle de Acionamento (DCP)
  • Processador de Controle de Motor (MCP)
  • Processador Co-motor (CMP)
• Memória:
  • RAM de porta dupla
  • 5 chips de memória a bordo
• Indicadores LED:
  • 10 LEDs de diagnóstico para códigos de falha (binário ou BCD)

Design de Hardware

• Conectividade:
  • 8 conectores para interface com outras placas: 1PL, 2PL, 3PL, 6PL, 7PL, 8PL, 9PL, 11PL
• Capacidades de Processamento:
  • DCP gerencia tanto E/S digital quanto analógica
  • MCP processa E/S de alta velocidade e controle de motor
  • CMP realiza cálculos de algoritmos complexos

Informações Adicionais

• Compatibilidade:
  • Interfaces com acionamentos AC2000, DC2000 e EX2000
  • Funciona com várias outras placas da Série Mark V

---
