DS200TCQCG1BJF

Descrição

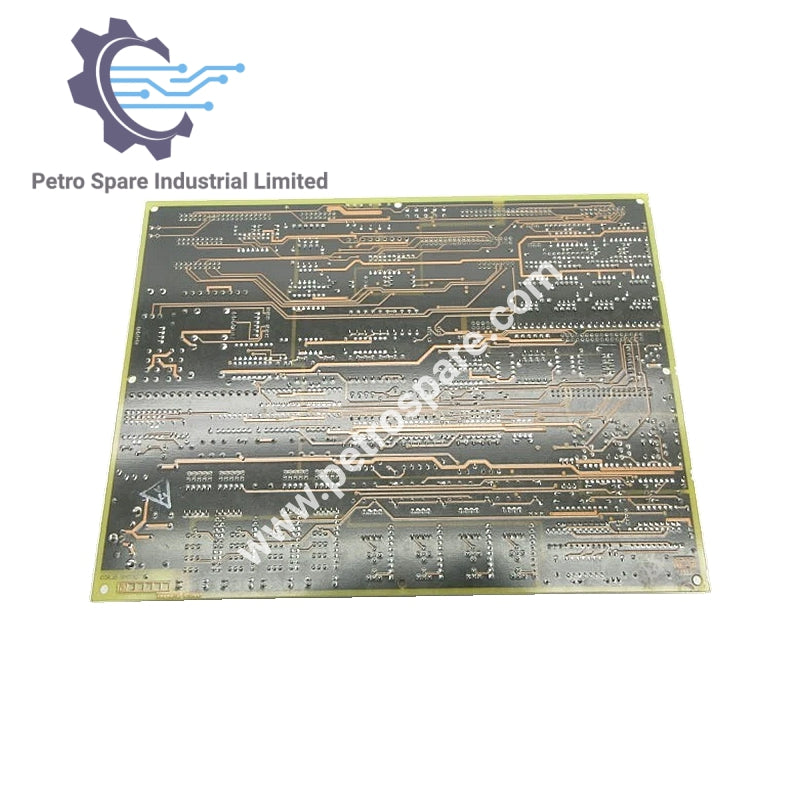

O GE DS200TCQCG1BJF é uma Placa Expansora de IO Analógico para a Série Mark V, populada com 24 jumpers, 3× conectores de 40 pinos, 3× conectores de 34 pinos e 1× conector de 16 pinos.

Descrição Funcional

• Compatibilidade de série: Mark V

• Função da Placa: Expansão de IO Analógico para a placa principal DS200TCQCG1

• Revisões: Duas para desempenho, uma para durabilidade

• Funcionalidade do Relé: Relés onboard soldados com terminais; sem necessidade de manutenção

Configuração do Conector

• Conectores de 40 pinos: JFF, JE, 6PL

• Conectores de 34 pinos: JFF, 1PL, JA

• Conector de 16 pinos: JC

• Roteamento do Cabo Fita:

  • Conecta-se a outras placas e componentes

  • Deve-se evitar roteamento paralelo com cabos de energia

  • Recomendado cruzar cabos de sinal e energia em 90° para evitar interferências

---
