DS200TCDAH1BHE

Descrição

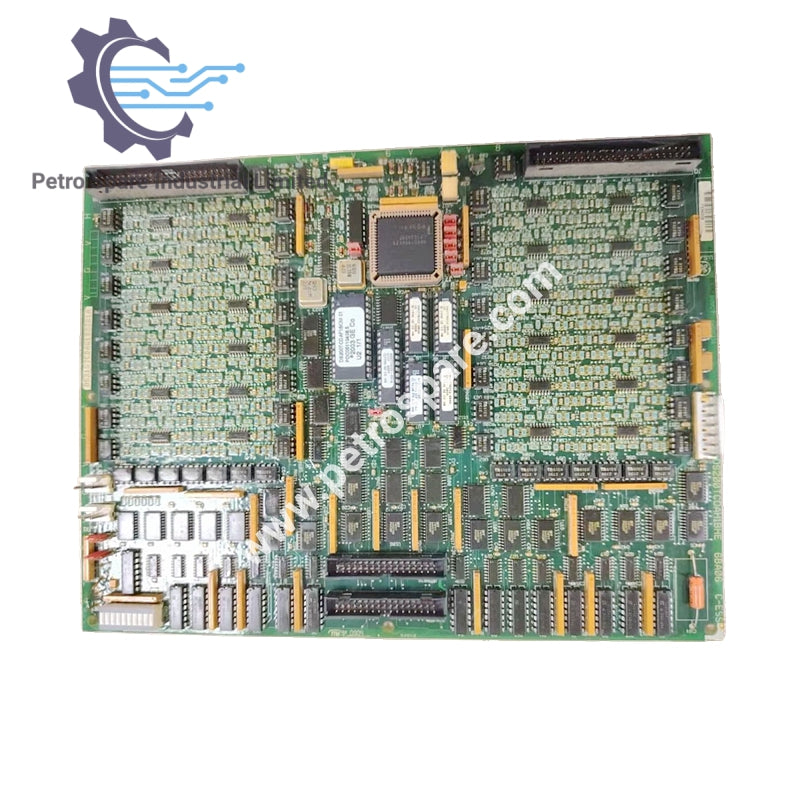

DS200TCDAH1BHE é uma Placa Digital de E/S desenvolvida pela General Electric para o Sistema de Controle de Turbina Mark V. É usada nos núcleos , e para gerenciar sinais digitais de entrada/saída e interagir com múltiplas placas terminais e de controle em todo o sistema.

Integração de Sistema

• Série: Mark V

• Fabricante: General Electric

• Tipo de Sistema: Controle de Turbina Speedtronic

• Posicionamento do Núcleo: , , (se presente)

• Placas de Interface: DTBA, DTBB (entrada); TCRA (saída); TCQC e CTBA (via IONET)

Gerenciamento de E/S

• Tipo de Sinal de Entrada: Sinais digitais de contato

• Tipo de Sinal de Saída: Saídas de contato (relé/solenoide)

• Roteamento de Sinal: Comunicação IONET para outros núcleos (, , )

Configuração da Placa

• Jumpers: 8 jumpers configuráveis

• Indicadores de LED: 1 LED montado na lateral, 1 bloco de LED com 10 LEDs

• Conectores: 2 × conectores de 3 pinos, 2 × conectores de 50 pinos

• Diagnósticos: Pontos de teste a bordo para verificação do circuito

---
