BMXDDO3202K

Visão Geral

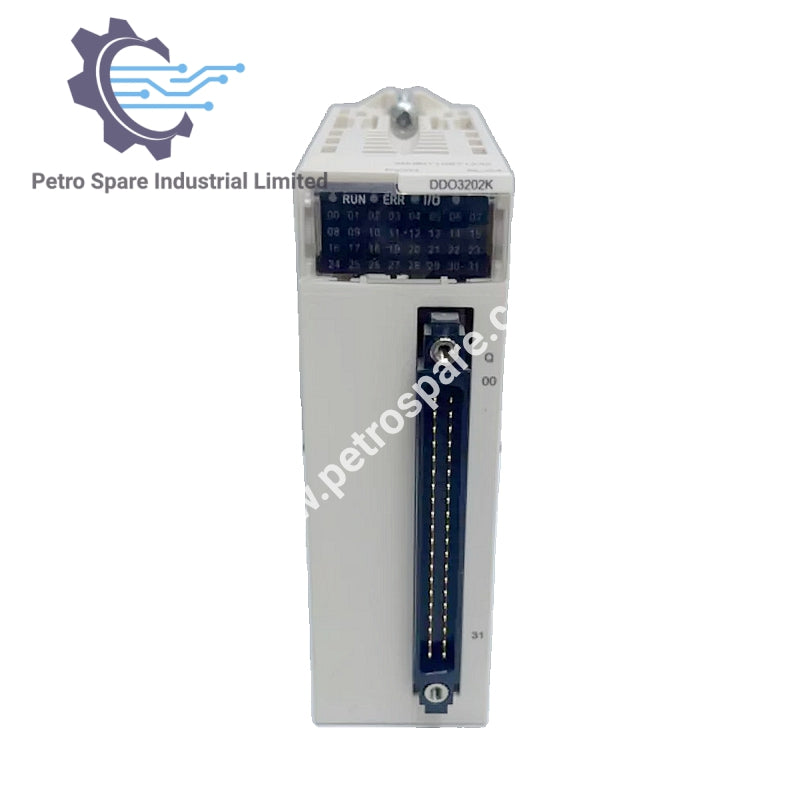

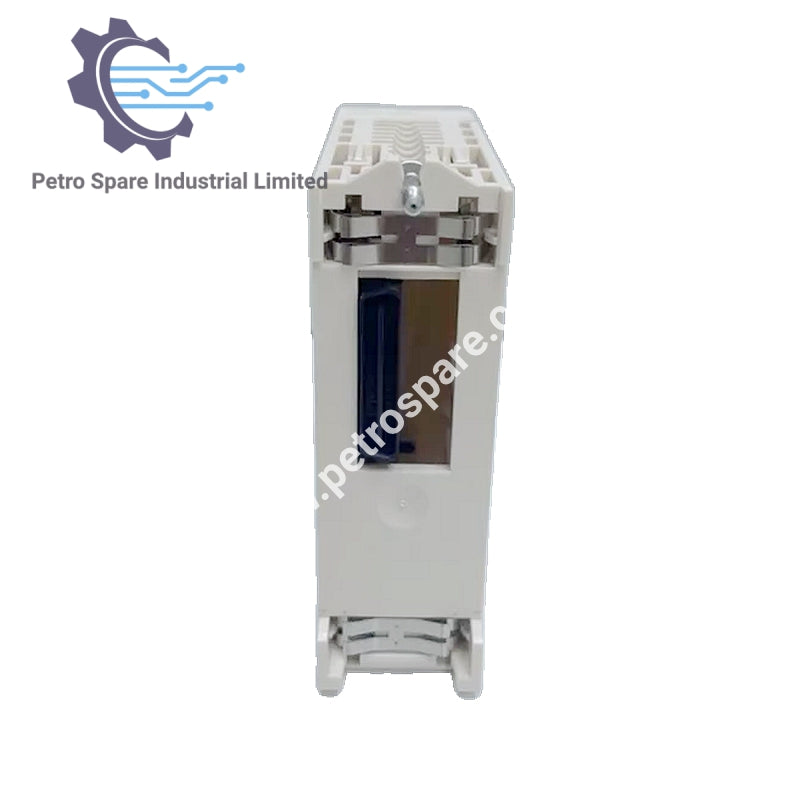

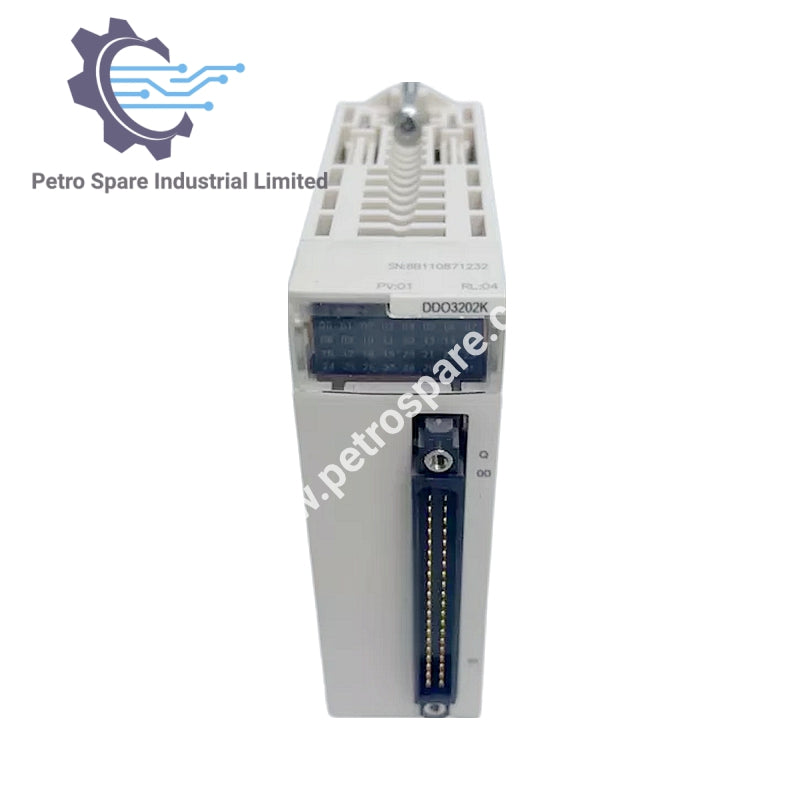

O BMXDDO3202K Módulo de Saída Discreta Schneider Modicon X80 é projetado para sistemas de controle industrial, fornecendo 32 saídas transistor com lógica positiva e uma alimentação de 24V DC para operação confiável.

Especificações

• Tensão de Saída Discreta: 24 V DC (19...30 V DC)

• Corrente de Saída Discreta: 0.1 A

• Corrente por Canal: 0.125 A

• Corrente Máxima por Módulo: 3.2 A

Recursos de Proteção

• Proteção contra Curto-circuito: Sim (com fusível externo de 2 A)

• Proteção contra Sobrecarga: Sim (com limitador de corrente e disjuntor eletrônico)

• Proteção contra Sobretensão: Sim (com diodo transil)

• Proteção contra Polaridade Reversa: Sim (diodo montado reversamente)

Desempenho e Resposta

• Corrente Máxima de Vazamento: 0.1 mA (estado 0)

• Queda Máxima de Tensão: <1.5 V (estado 1)

• Tempo de Resposta na Saída: 1.2 ms

• Frequência de Comutação: 0.5/LI² Hz

• Tempo Máximo de Sobrecarga: 15 ms

Confiabilidade e Indicadores

• Confiabilidade MTBF: 290.000 horas

• LEDs de Status:

• 1 LED Verde (módulo em operação)

• 1 LED Verde por canal (diagnóstico do canal)

• 1 LED Vermelho (erro do módulo)

• 1 LED Vermelho (status I/O)

Informações Adicionais

• Dissipação de Energia: 3.6 W

• Consumo Típico de Corrente: 125 mA (3.3 V DC)

• Resistência de Isolamento: > 10 MOhm (500 V DC)

• Peso Líquido: 0.11 kg (0.24 lb)

---
