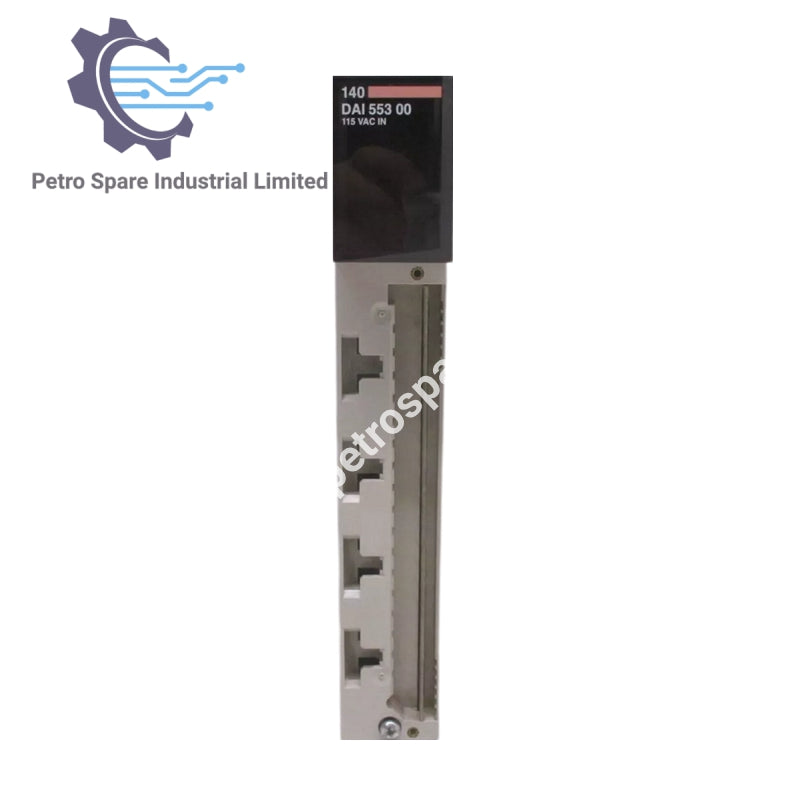

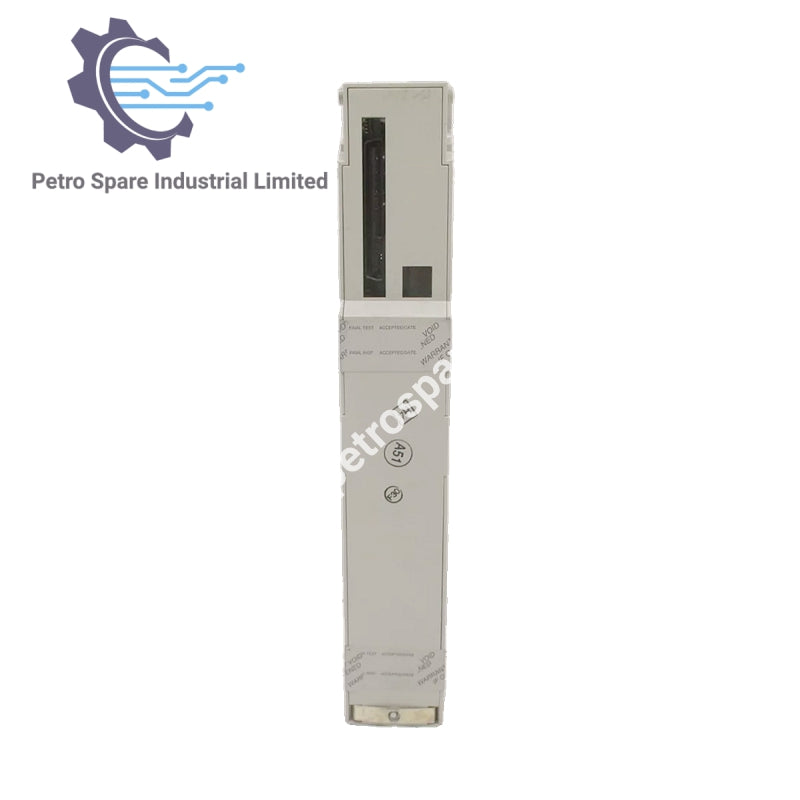

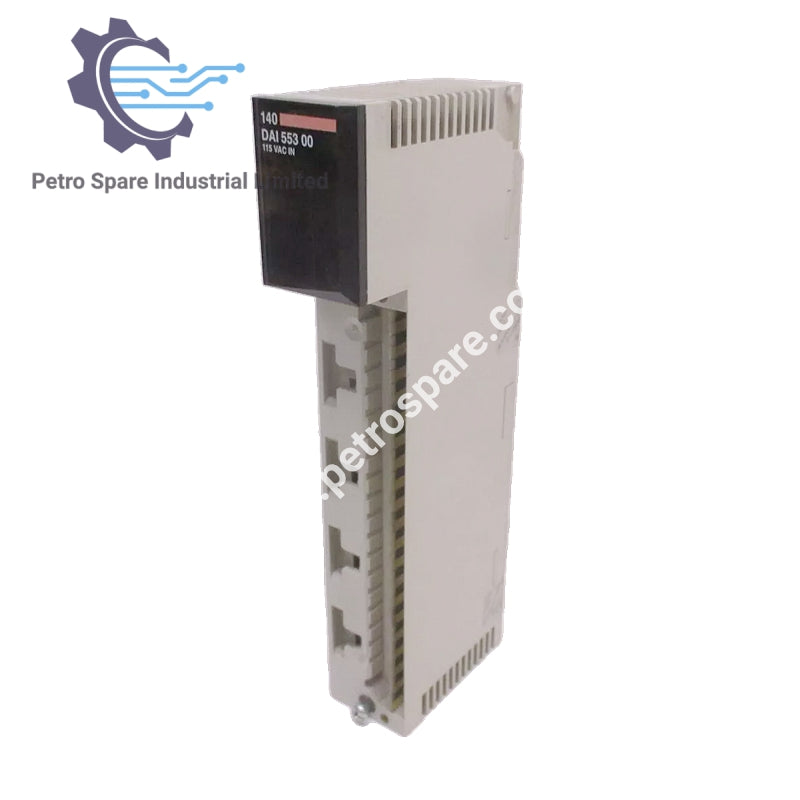

140DAI55300

Visão Geral

• Modelo: 140DAI55300
• Tipo: Módulo de Entrada Discreta
• Plataforma: Modicon Quantum

Entrada

• Número de Entrada Discreta: 32
• Tensão: 115 V CA
• Corrente de Entrada:
  • ≤ 13.2 mA em 47-53 Hz
  • ≤ 11.1 mA em 57-63 Hz
• Tensão Estado 1: 85...132 V CA (47-53 Hz), 79...132 V CA (57-63 Hz)
• Tensão Estado 0: 0...20 V CA (ambas as frequências)
• Impedância de Entrada:
  • 14,400 Ohm capacitivo (47-53 Hz)
  • 12,000 Ohm capacitivo (57-63 Hz)
• Corrente de Fuga: ≤ 2.1 mA

Resposta e Isolamento

• Tempo de Resposta:
  • Ligar-Desligar: 7.3...12.3 ms
  • Desligar-Ligar: 4.9...0.75 ms x ciclo de linha
• Isolamento:
  • Entre Grupos: 1780 Vrms por 1 minuto
  • Entre Grupo e Barramento: 1780 Vrms por 1 minuto

Energia e Sinalização

• Requisito de Corrente do Barramento: 250 mA
• Dispersão de Potência: ≤ 10.9 W
• Sinalização Local:
  • 32 LEDs (verde) status de entrada
  • 1 LED (vermelho) falha externa
  • 1 LED (verde) comunicação de barramento ativa

Detalhes do Módulo

• Peso do Produto: 0.33 kg

---
