8C-PDILA1

Visão Geral

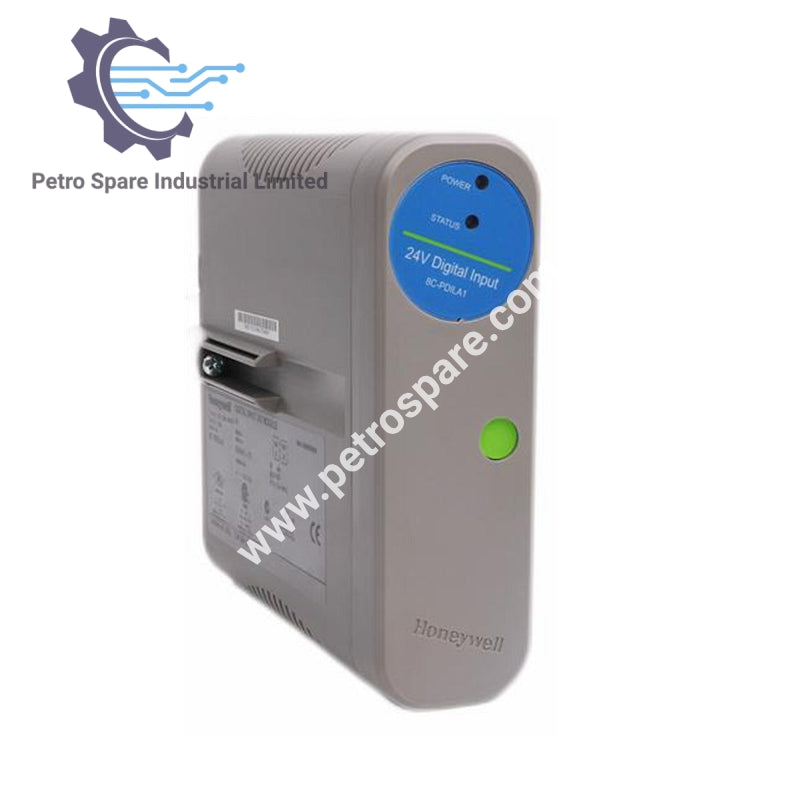

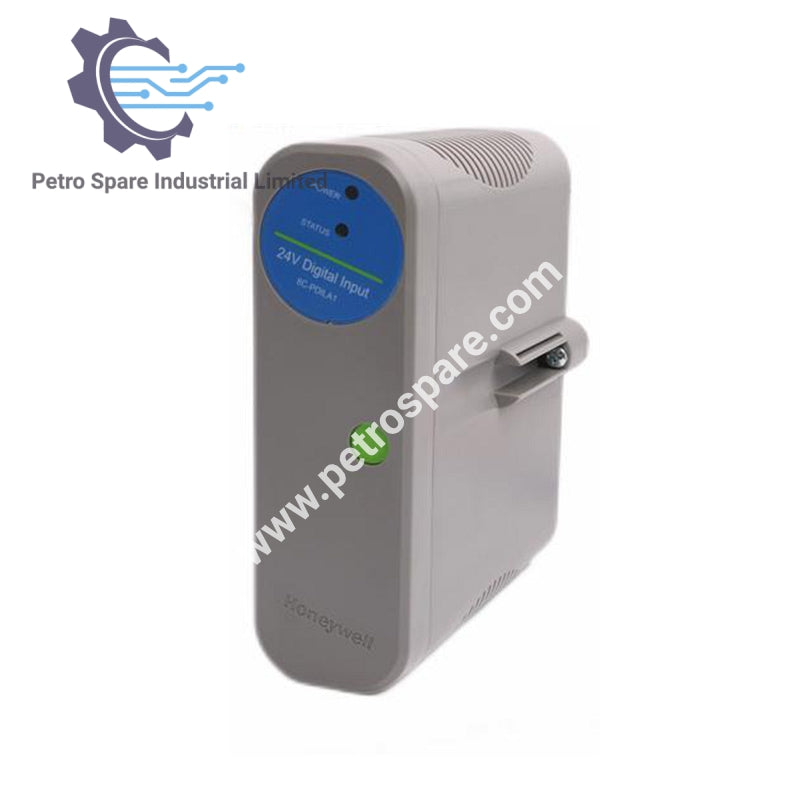

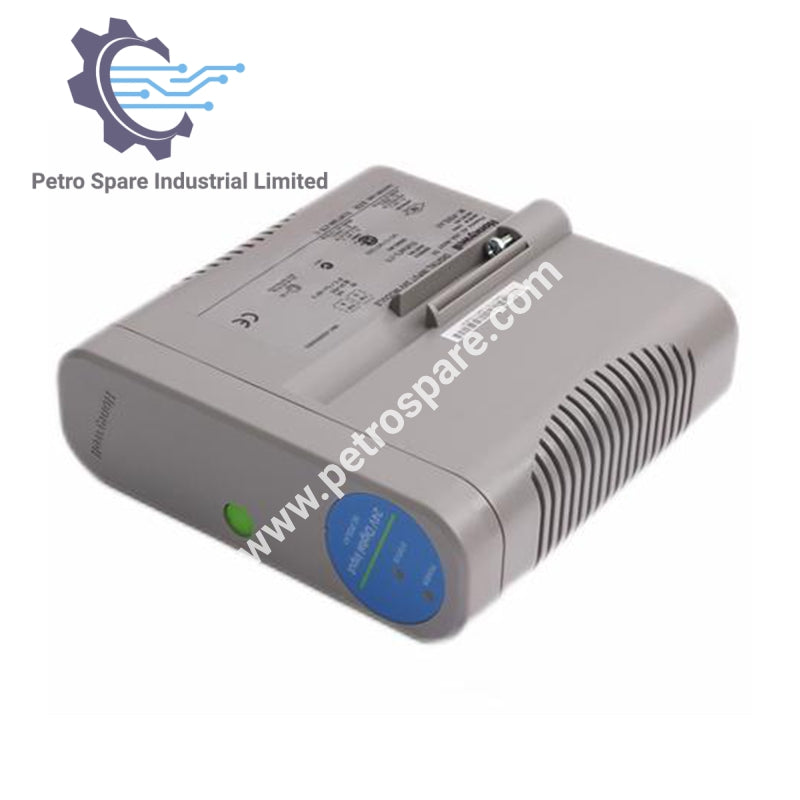

O Honeywell 8C-PDILA1 é um módulo de entrada digital de 32 canais 24VCC com revestimento conformal, projetado para ambientes industriais de controle de alta confiabilidade.

---

Parâmetros de Entrada e Sinal

• Canais de Entrada: 32

• Tipo de Sinal: Digital (24VCC)

• Impedância de Entrada: 4,2 KΩ

• Tensão/ Corrente de Detecção ON: 13 VDC (mín) ou 3 mA (mín)

• Tensão/ Corrente de Detecção OFF: 5 VDC (máx) ou 1,2 mA (máx)

• Atraso Absoluto no Filtro de Entrada e Isolamento: 5 ms ± 20%

• Remoção e Inserção do Módulo: Suportado com energia

---

Alimentação e Isolamento

• Classificação de Tensão: 24 VDC

• Classificação de Corrente do Módulo: 95 mA

• Faixa de Tensão de Alimentação DI: 18 a 30 VCC (alimentação de campo fornecida pelo usuário)

• Isolamento Galvânico: 1000 VAC RMS (isolamento Sistema-para-Campo)

• Técnica de Isolamento: Óptico (no IOM)

---

Ambiental

• Temperatura de Operação: 0 a 60°C

• Temperatura de Armazenamento: -40 a 85°C

---
