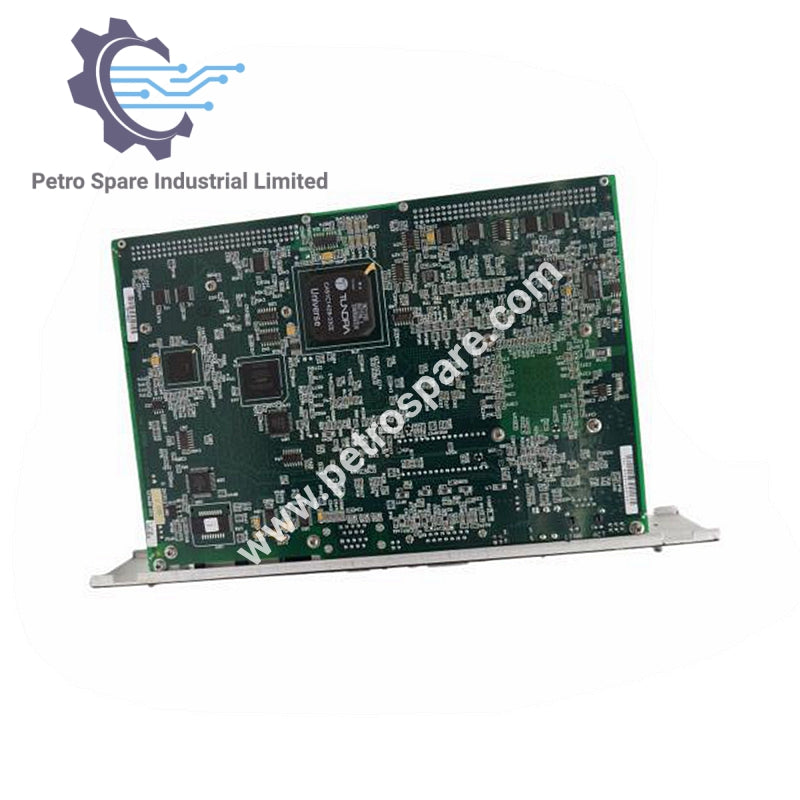

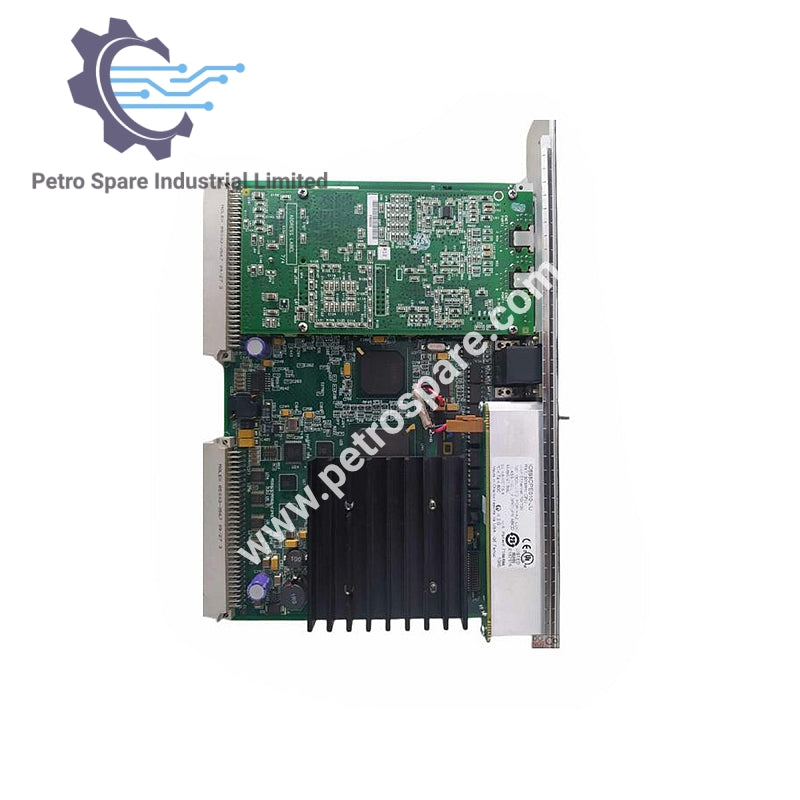

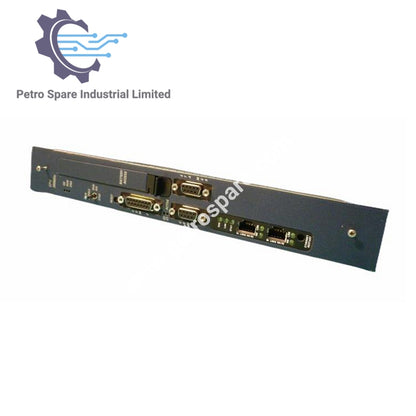

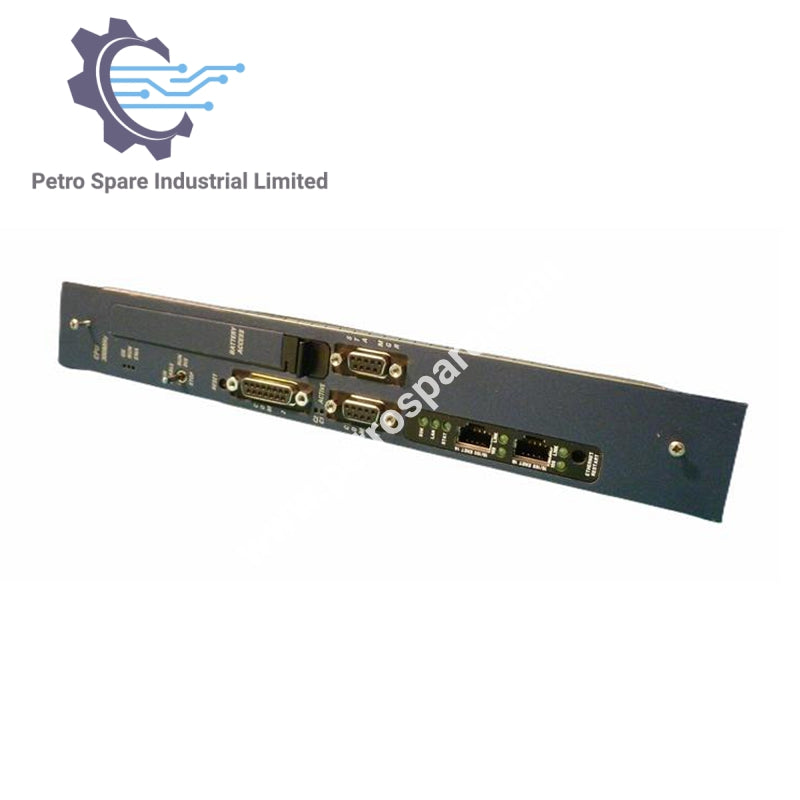

IC698CPE010-FL

Descrição

IC698CPE010-FL é um módulo CPU da Série GE Fanuc RX7i projetado para controle industrial em tempo real com comunicações seriais e Ethernet embutidas.

Especificações Principais

• Processador: Intel Celeron 300 MHz

• Memória: 10 MB RAM (com bateria), 10 MB flash (não volátil)

• Suporte a Ponto Flutuante: Sim

• Velocidade de Execução Boolean: 0,33 ms por bobina

Interfaces de Comunicação

• Portas Seriais: 3

• Protocolos Seriais: Modbus RTU Slave, SNP, Entrada/Saída Serial

• Interfaces Embutidas: RS-232, RS-485, Ethernet (2 portas)

• Monitoramento Web: Suportado

• Bit-in-Word & Variáveis Simbólicas: Suportado

Operação & Configuração

• Controle Run/Stop: Interruptor de três posições ou software baseado em PC

• Software de Programação: Proficy Machine Edition PLC-Logic Developer

• Firmware: Armazenado em flash, atualizável em campo

• Segurança: Dados de configuração protegidos por senha

• Requisitos de Conexão:

• Ethernet: Endereçamento IP, cabo Cat5

• Serial: protocolo SNP

Notas de Instalação

• Posição no Rack: Slot 1 (slot dedicado à CPU)

• Endereço MAC: Registrar antes da instalação

• Energia: Desligar antes da instalação, depois religar após as conexões

• Bateria: Bateria CMOS necessária para retenção de memória

• Aterramento: Deve estar firmemente aterrado no rack

---
