1SVR427036R0000

Visão Geral

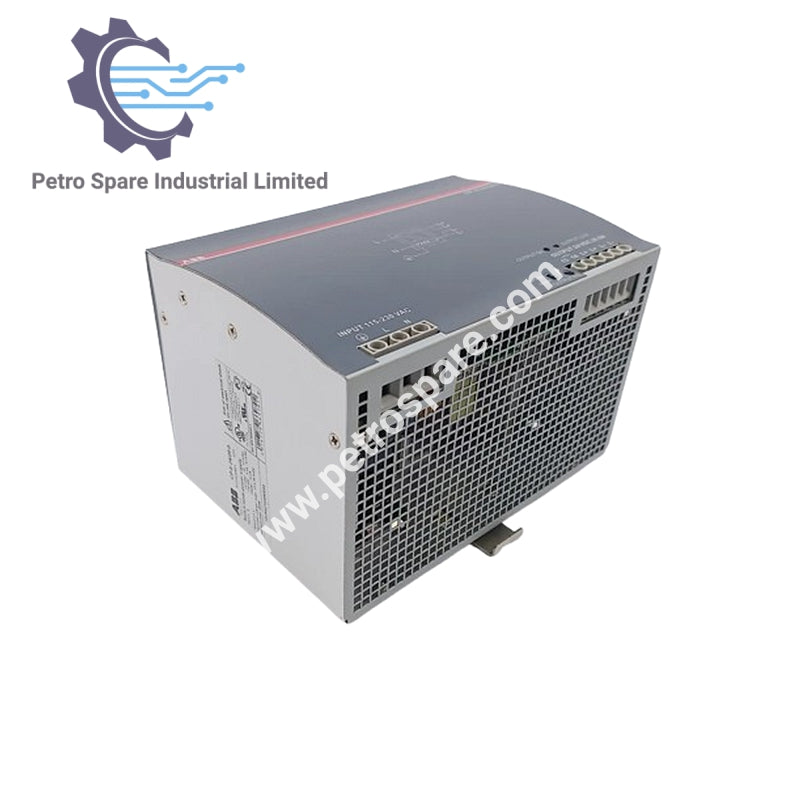

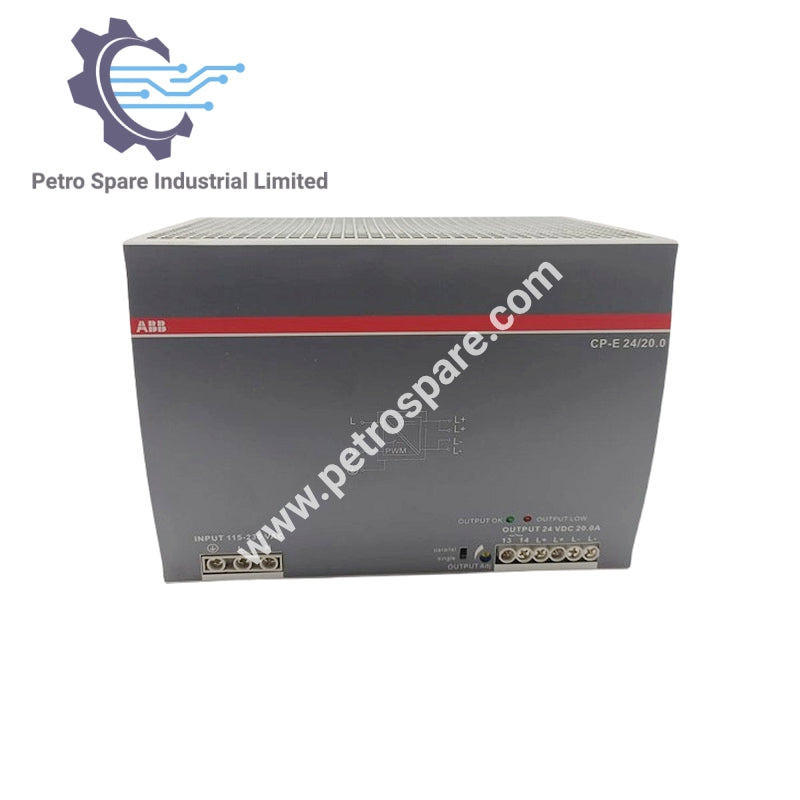

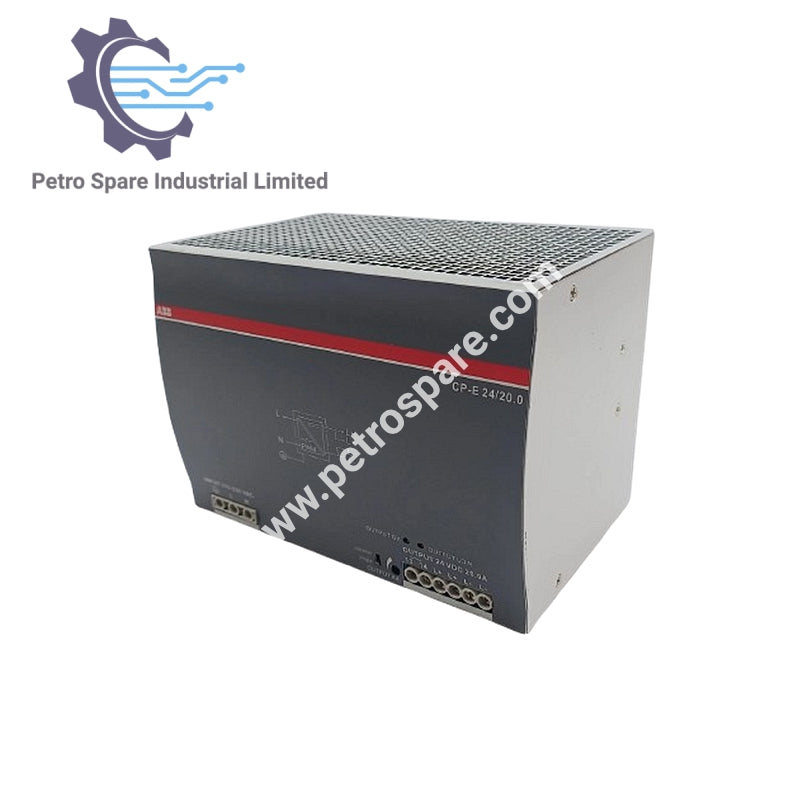

CP-E 24/20.0 é uma fonte de alimentação chaveada monofásica da ABB, fornecendo 24 V CC a 20 A com ampla compatibilidade de tensão de entrada e saída ajustável.

Especificações Elétricas

• Faixa de tensão de entrada: 90–264 V CA / 120–375 V CC

• Tensão nominal de entrada: 115 / 230 V CA

• Frequência nominal: 50 Hz (47–63 Hz)

• Tensão de saída: 24 V CC (ajustável 22,5–28,5 V)

• Corrente de saída: 20 A

• Potência de saída: 480 W

• Característica de saída: curva U/I

• Tensão de impulso suportada:

• Circuito entrada/saída: 4 kV

• Entrada/PE: 2,5 kV

• Entrada/contato do relé: 4 kV

• Saída/PE: 0,5 kV

• Tensão nominal de isolamento (Ui):

• Entrada/saída: 300 V

• Entrada/PE: 300 V

• Entrada/contato do relé: 300 V

• Saída/PE: 50 V

Dados Mecânicos

• Largura: 175 mm

• Altura: 123,6 mm

• Profundidade: 123,6 mm

• Peso: 1,85 kg

• Montagem: Trilho DIN TH35-15 ou TH35-7.5 (IEC 60715)

• Posição de montagem: 1 (vertical)

• Distância mínima de montagem: 25 mm (horizontal e vertical a partir da placa condutiva e do mesmo tipo de dispositivo)

Fiação e Conexões

• Capacidade de fiação de entrada: Flexível 0,2–4 mm², rígido 0,2–6 mm²

• Capacidade de fiação de saída: Flexível 0,2–4 mm², rígido 0,2–6 mm²

• Torque de aperto: Entrada 1 N·m, Saída 0,62 N·m

• Comprimento de decapagem do fio: 8 mm

• Chave de fenda recomendada: PH2

Ambiental

• Temperatura de operação: -40 a +70 °C

• Temperatura de armazenamento: -40 a +85 °C

• Altitude máxima de operação: 5000 m

• Grau de proteção: IP20 (carcaça e terminais)

• Grau de poluição: 2

Recursos Adicionais

• Até 3 unidades podem ser conectadas em paralelo para aumento de capacidade

• Unidade de redundância opcional disponível

---
