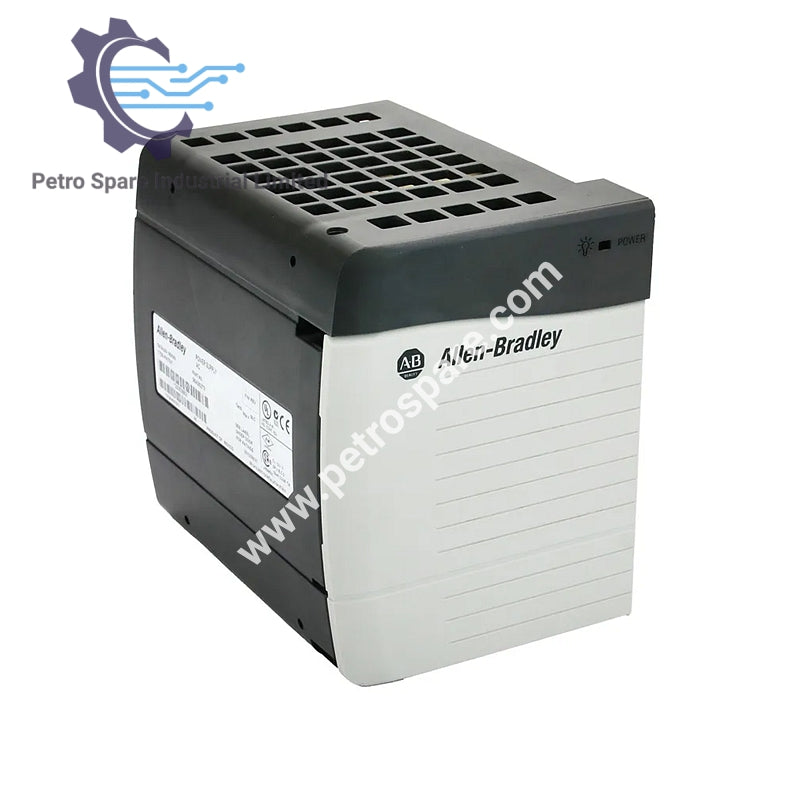

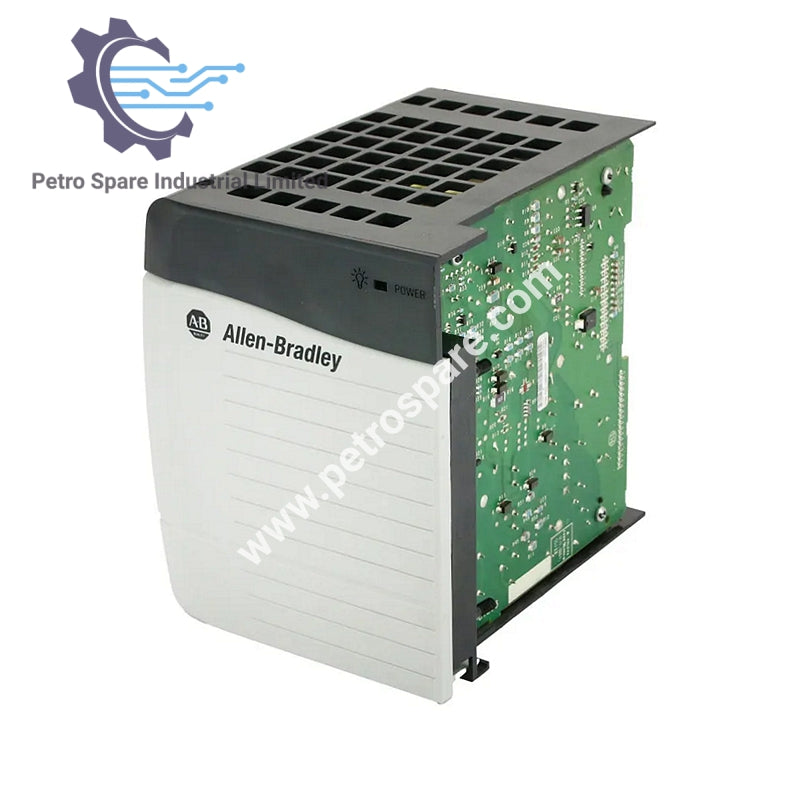

1756-PA75

Visão Geral

• Modelo: 1756-PA75
• Tipo: Fonte de Alimentação DC Padrão
• Marca: Allen-Bradley
• Fabricante: Rockwell Automation
• Série: ControlLogix
• Capacidade de Corrente:
  • 4A a 3.3VDC
  • 13A a 5.1VDC
  • 2.8A a 24VDC
• Faixa de Tensão de Entrada: 85-265VAC
• Tensão Nominal de Entrada: 120/240VAC

Especificações Elétricas

• Potência de Saída: 75 Watts a 60°C
• Potência de Entrada: 100 Watts
• Frequência de Entrada: 47-63 Hz
• Corrente Máxima de Surto: 30 Amperes
• Tensão de Isolamento: 250 Volts Contínuos
• Tempo de Retenção:
  • 2 ciclos @ 85V AC, 60 Hz
  • 6 ciclos @ 120V AC, 60 Hz
  • 20 ciclos @ 220V AC, 60 Hz

Dimensões e Peso

• Peso: 0.95 kg (2.10 lb)
• Dimensões: 14.0 x 11.2 x 14.5 cm (5.51 x 4.41 x 5.71 in.)

Condições Ambientais

• Temperatura de Operação: 0-60°C (32-140°F)
• Gabinete: Nenhum (Estilo aberto)

Compatibilidade e Localização

• Compatibilidade com Chassi:
  • 1756-A4/A, 1756-A7/A, 1756-A10/A, 1756-A13/A, 1756-A17/A
  • 1756-A4/B, 1756-A7/B, 1756-A10/B, 1756-A13/B, 1756-A17/B
  • 1756-A4/C, 1756-A7/C, 1756-A10/C, 1756-A13/C, 1756-A17/C
• Localização: Lado Esquerdo do Chassi 1756

---
