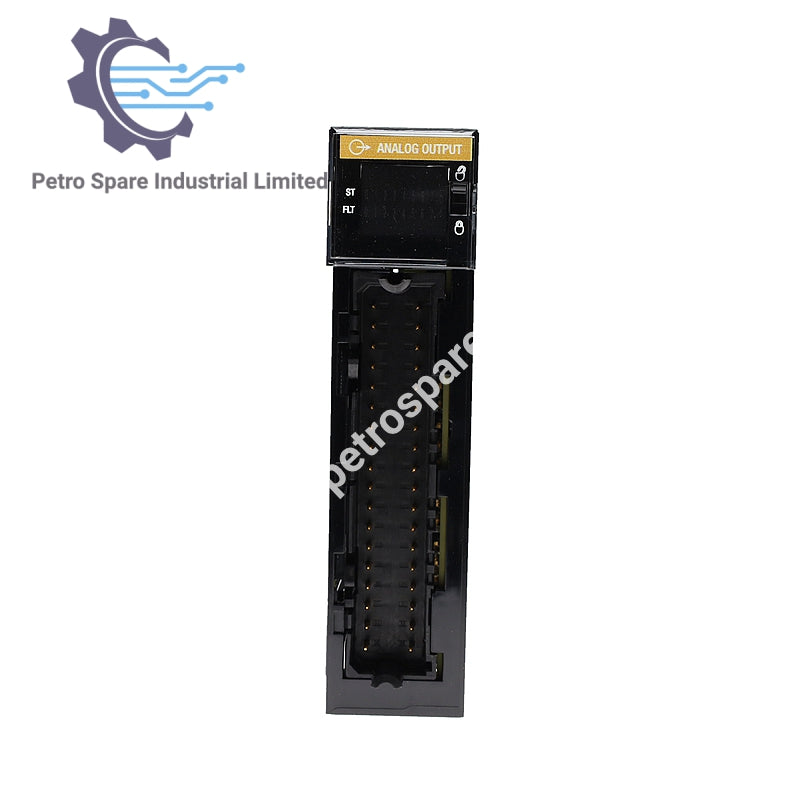

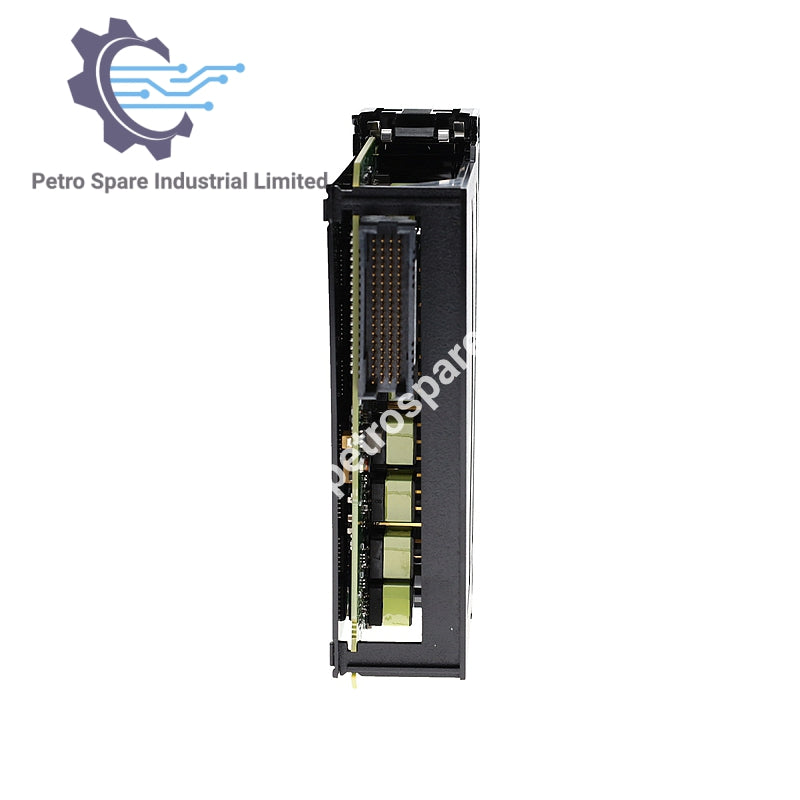

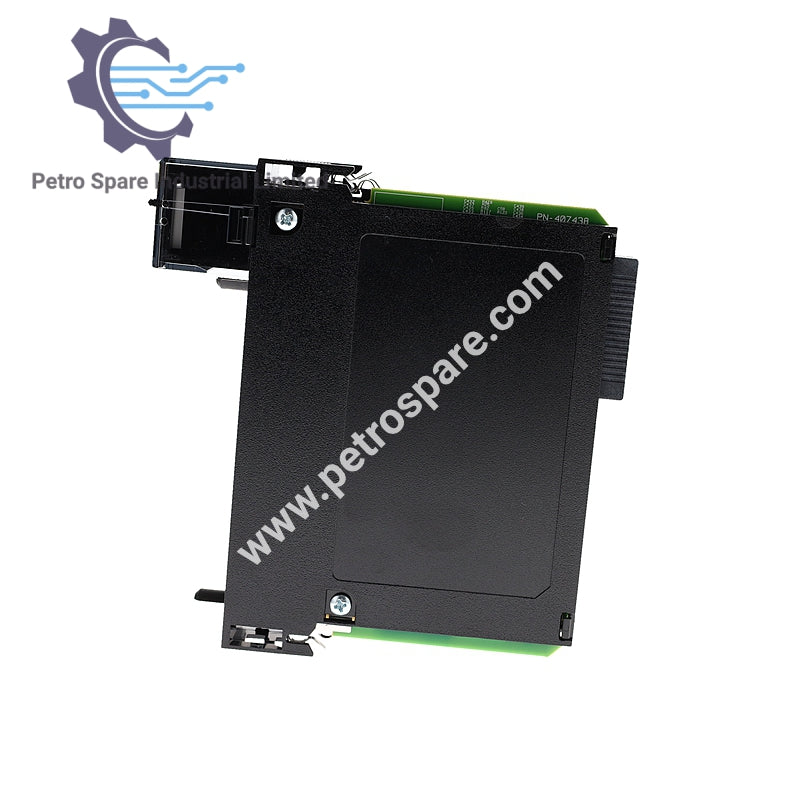

1756-OF8I

Visão Geral do Produto

• Modelo: 1756-OF8I

• Marca: Allen-Bradley (Rockwell Automation)

• Tipo: Módulo de Saída Analógica ControlLogix de 8 Pontos

• Função: Fornece 8 canais de saída analógica isolados configuráveis para sinais de tensão ou corrente

Características Elétricas

• Faixa de Saída: -10…10V, 0…10V, 0…5V, 0…20 mA

• Resolução & Formato: IEEE 32-bit ponto flutuante, DAC monotônico R-Ladder

• Precisão: 0,1% em toda a faixa de temperatura

• Tempo de Estabilização: <2 ms para 95% com cargas resistivas

• Capacidade de Condução: Corrente: 0–1000 Ω, Tensão: ≥1000 Ω

• Detecção de Circuito Aberto: Suportado (saída de corrente)

• Detecção de Curto-Circuito: Suportado (saída de tensão)

• Proteção contra Sobretensão: ±30V DC

Energia & Consumo

• Energia do Backplane: 6,3 W (modo tensão); 6,3–10,2 W (modo corrente, dependendo da carga)

• Dissipação de Energia: 5,4–6,7 W (18,4–22,9 BTU/h, dependendo da carga)

• Tempo de Varredura do Módulo: 1 ms mínimo

Design do Módulo

• Canais: 8 saídas isoladas, configuráveis para tensão ou corrente

• Chaveamento do Módulo: Eletrônico, configurável por software

• Tensão de Isolamento: 250V contínuo (reforçado: saída para backplane, básico: saída para saída)

Aspectos Mecânicos & Ambientais

• Tipo de Conexão: Parafuso/abraçadeira de mola

• Categoria de Fio: Categoria 2 (portas de sinal)

• Chaveamento RTB: Definido pelo usuário, mecânico

• Vibração: 2 G @ 10–500 Hz

• Choque: 30 G em operação, 50 G fora de operação

• Largura do Slot: 1

---
