1756-L63/B

Visão Geral

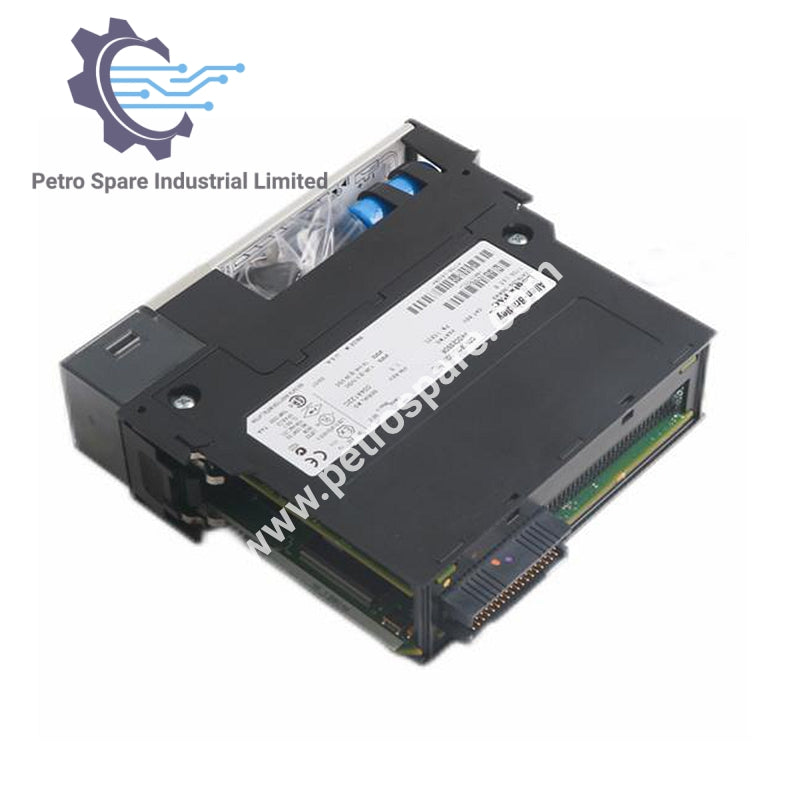

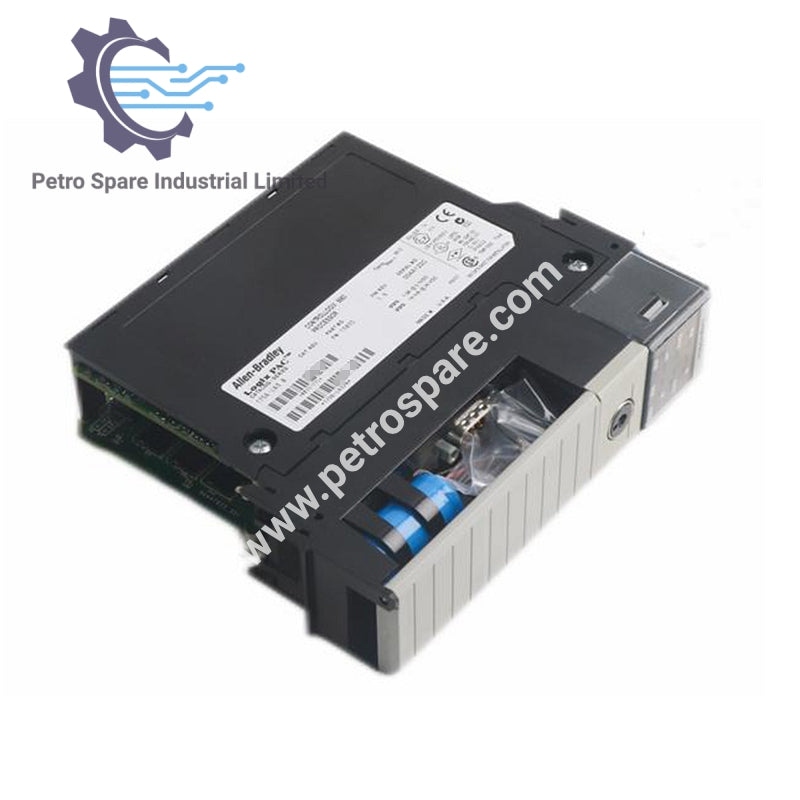

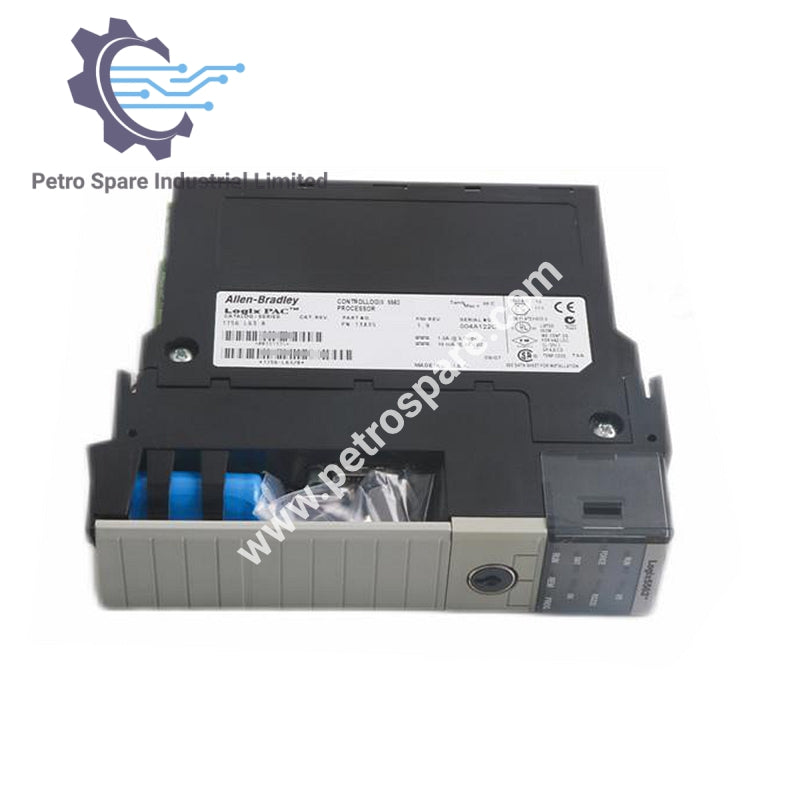

O Módulo Processador Allen-Bradley ControlLogix 1756-L63/B é um controlador de automação programável de alto desempenho projetado para aplicações industriais que exigem capacidade robusta de E/S, comunicação flexível e suporte completo à redundância.

Fabricante

• Nome: Rockwell Automation

Máximo E/S

• E/S Analógica: 4000

• Total de E/S: 128000

Módulo Especificações

• Tipo: Módulo Processador

• Série: ControlLogix

• Número da Peça/Número do Catálogo: 1756-L63

• Marca: Allen-Bradley

Memória

• Memória de E/S: 478 KB

• Memória do Usuário: 8 MB

• Opções de Memória Fixa: 2 MB, 4 MB ou 8 MB

• Memória Não Volátil:

  • Opcional: 128 MB

  • Cartão Compact Flash Compatível: 1784-CF64

Tarefas e Programas

• Número de Tarefas: 32

• Programas por Tarefa: 100

• Gatilhos de Tarefa de Evento: Todos os tipos

Comunicação

• Porta de Comunicação Integrada: 1 porta USB

• Adaptadores de Comunicação Opcionais:

  • EtherNet/IP

  • ControlNet

  • DeviceNet

  • Data Highway Plus

  • E/S remota

  • SynchLink

  • Redes de terceiros

Desempenho

• Tempo de Varredura do Programa: 0,08 milissegundos

Elétrico Especificações

• Corrente do Backplane (5 Volts DC): 1,2 Amperes

• Corrente do Backplane (24 Volts DC): 14 miliamperes

Ambiental Especificações

• Vibração: 10 a 500 Hertz

• Umidade Relativa: 5% a 95%

Físico Detalhes

• Peso: 0,71 libras (0,32 quilogramas)

Bateria Compatibilidade

• Modelos: 1756-BA1 ou 1756-BATM

---
