BCU-12

Descrição

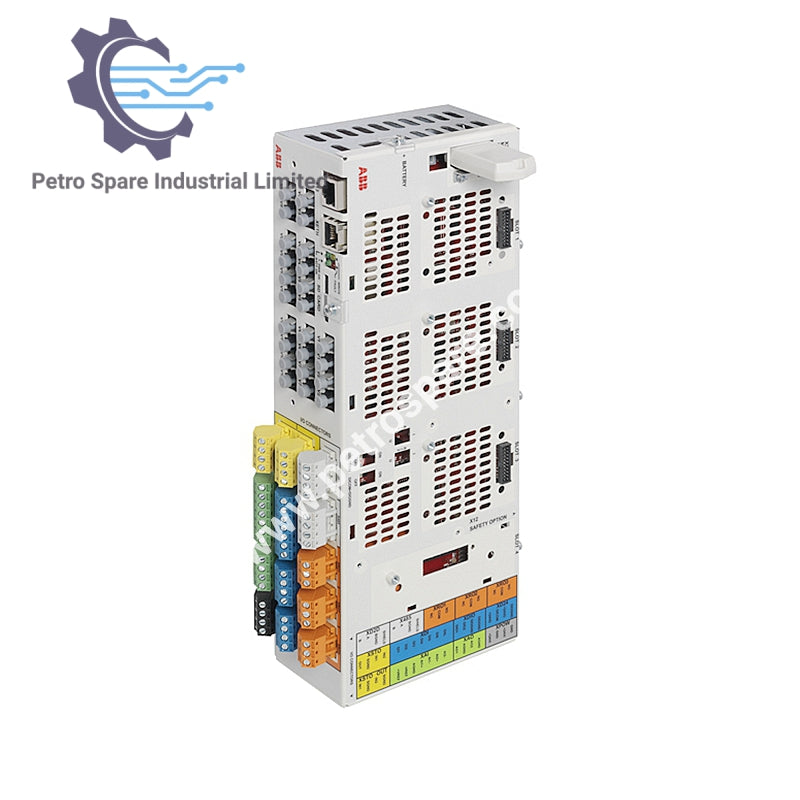

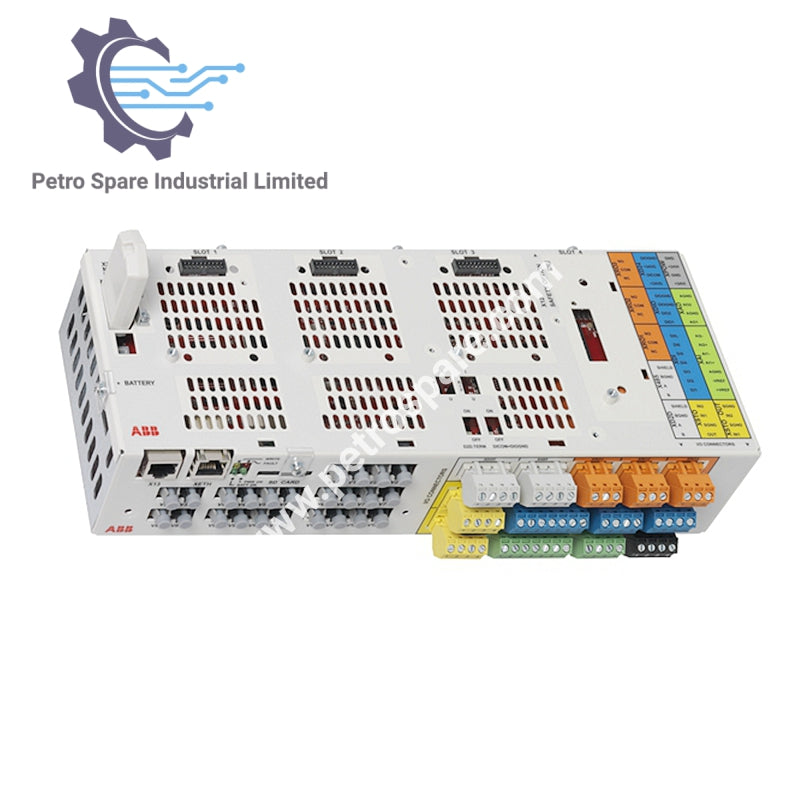

A Unidade de Controle ABB BCU-12 3AUA0000110430 é uma unidade de controle compacta e confiável para sistemas de automação industrial.

Fonte de Alimentação

• Tensão (XPOW): 24 V CC (±10%), 2 A

• Entrada externa: Suportada

• Redundância: Conexão de fonte de alimentação dupla

Saídas de Relé

• RO1–RO3 (XRO1…XRO3): 250 V CA / 30 V CC, 2 A

• Proteção: Varistores

• Capacidade de carga: 4,8 W (200 mA / 24 V) menos carga DIO1/DIO2

• Saída +24 V: Terminais XD24:5 e XD24:7

Entradas Digitais

• Canais: DI1…DI6 (XDI:1…XDI:6)

• Níveis lógicos: “0” < 5 V, “1” > 15 V

• Resistência de entrada: 2,0 kΩ (DI1…DI5)

• Tipos: NPN/PNP (DI1…DI5), PNP (DI6)

• Filtragem: Hardware 0,04 ms, digital até 8 ms

• Corrente máxima de entrada: 15 mA (DI1…DI5), 5 mA (DI6)

• Intertravamento de partida (DIIL, XDI:7): Mesmas características que DI1…DI5

Entradas Analógicas

• Canais: AI1 e AI2 (XAI:4…XAI:7)

• Entrada de corrente: -20…20 mA, Rin = 100 Ω

• Entrada de tensão: -10…10 V, Rin > 200 kΩ

• Seleção de modo: Corrente/tensão via interruptores

• Tipo: Diferencial, ±30 V modo comum

• Intervalo de amostragem: 0,25 ms por canal

• Filtragem: 0,25 ms hardware

• Resolução: 11 bits + sinal

• Precisão: ±1% da escala completa

---
