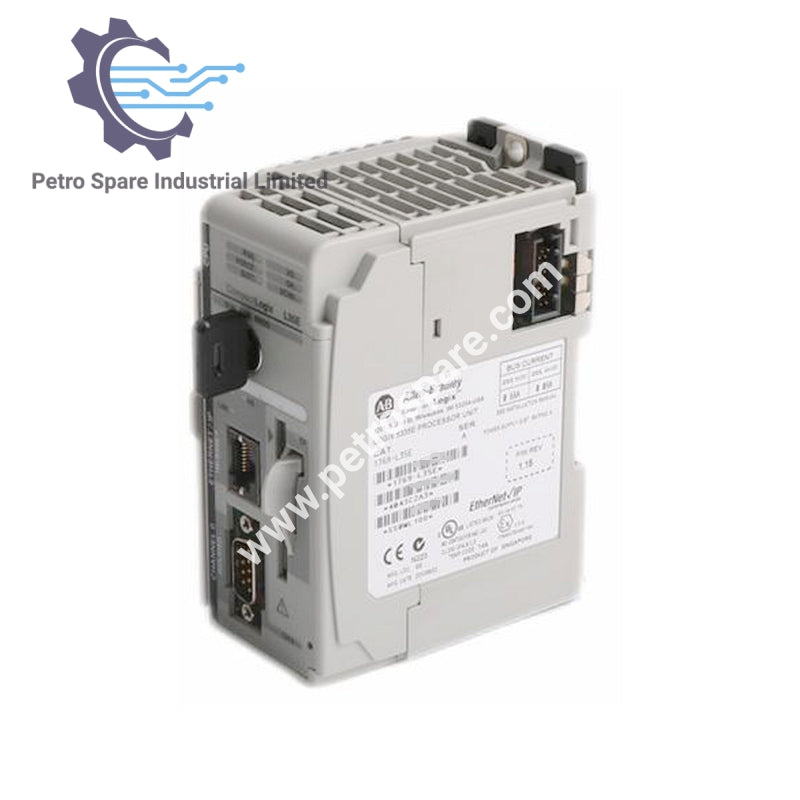

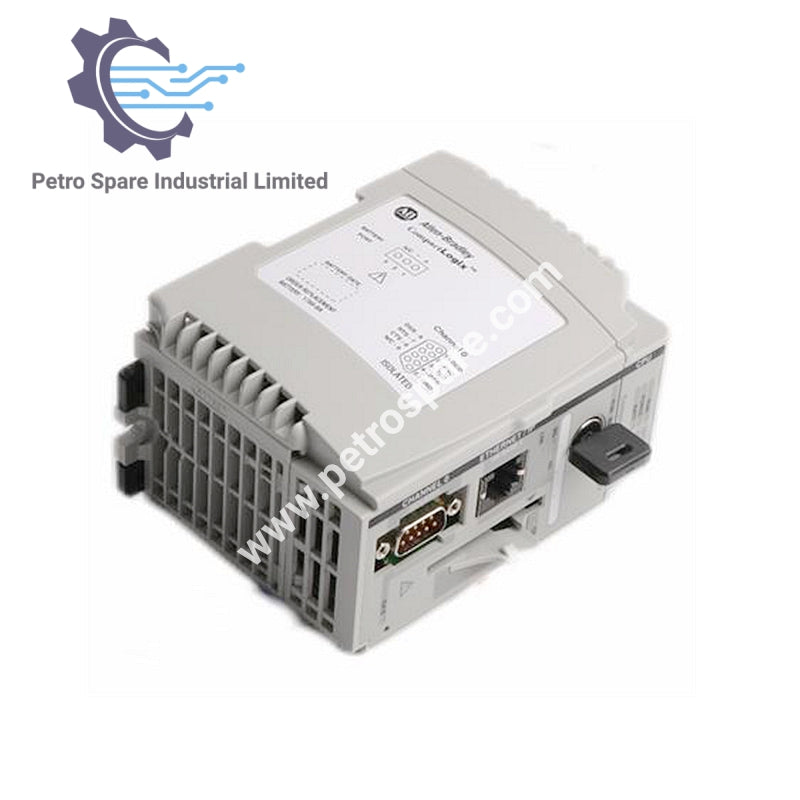

1769-L35E

Visão Geral

O Controlador CompactLogix 1769-L35E da Allen-Bradley é um módulo processador versátil que combina alto desempenho e amplas opções de comunicação para atender às diversas necessidades de automação industrial.

Marca e Linha de Produto

• Marca: Allen-Bradley

• Linha de Produto: CompactLogix

Memória

• Memória do Usuário: 1,5 MB

• Memória Não Volátil: 1784-CF128

Comunicação

• Portas: 1 RS-232, 1 Ethernet

• Protocolos Suportados: DH485, DF1, ASCII, EtherNet

Detalhes de Fiação e Elétricos

• Tipo de Fio: Cobre, classificado para 90°C

• Tamanho do Fio (Rígido): 22 a 14 AWG

• Tamanho do Fio (Flexível): 22 a 16 AWG

• Classificação de Distância da Fonte de Alimentação: 4 slots

• Bateria: 1769-BA

• Cabo de Programação: 1747-CP3 ou 1756-CP3

Capacidades de I/O

• Máximo de Módulos de E/S Suportados: 30

• Máximo de Bancos de E/S Suportados: 3

Ambiental e Durabilidade

• Faixa de Frequência: 10 a 500 Hz

• Resistência a Vibração: Operação: 10 a 500 Hz, 5G, 0,030 pol. pico a pico

Especificações de Montagem

• Torque de Montagem: 1,1 a 1,8 N-m

• Cabo de Comunicação Ethernet: Cat5 ou Cat6

---
