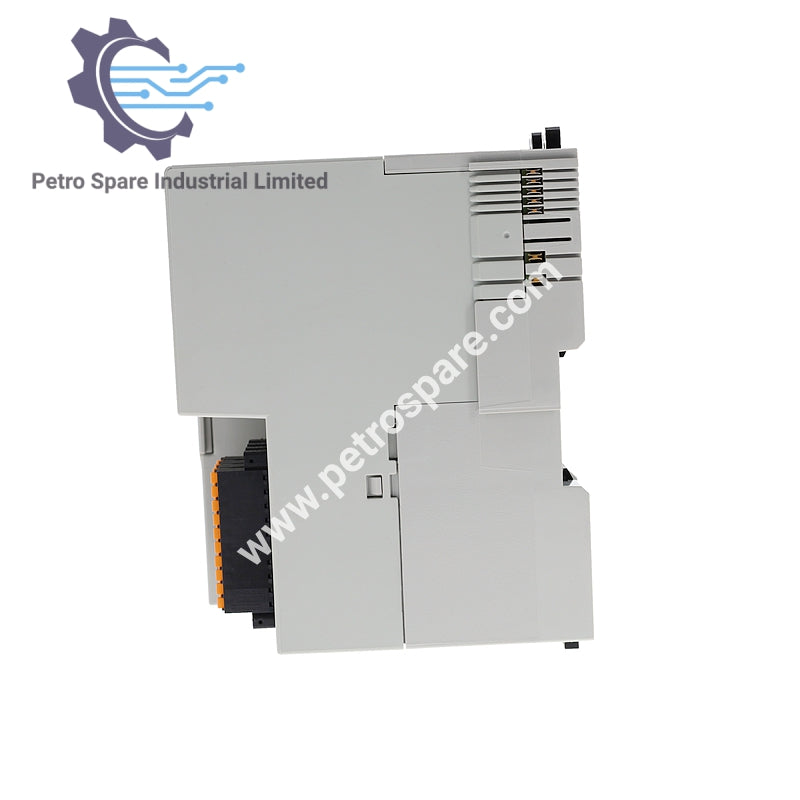

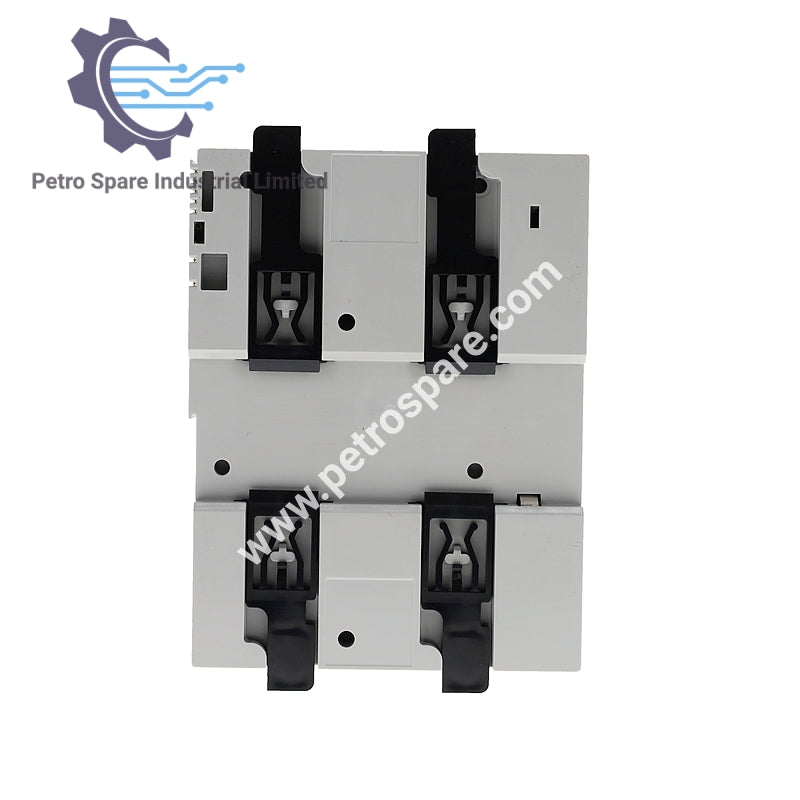

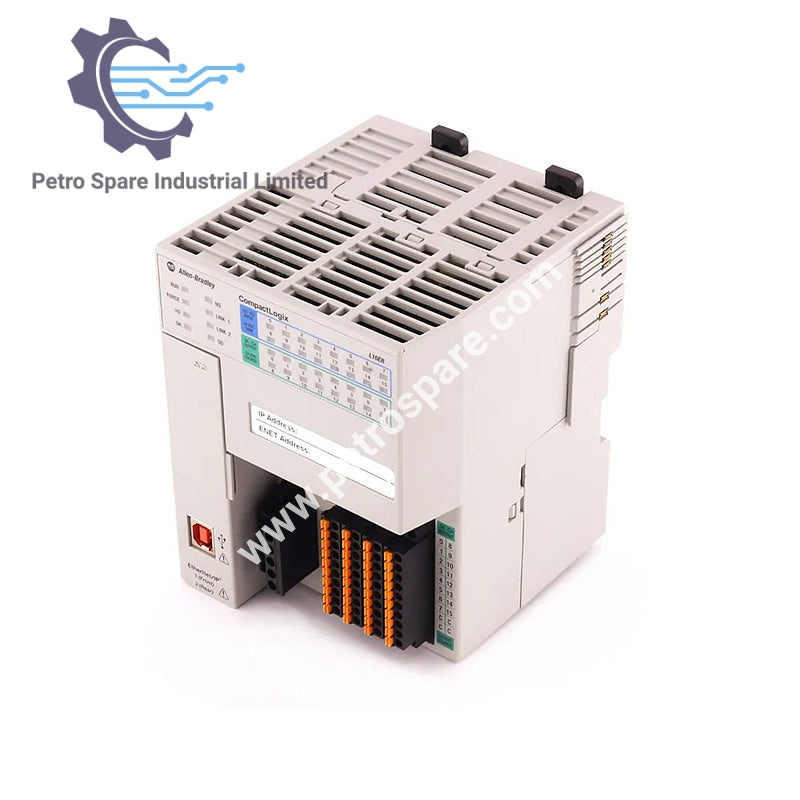

1769-L16ER-BB1B

Visão Geral

O 1769-L16ER-BB1B é um processador CompactLogix com E/S digital integrada e conectividade Ethernet/IP, ideal para aplicações de controle de médio porte.

Especificações Elétricas

• Sinal de Entrada: 10–30V DC

• Tensão de Isolamento: 50V contínuo (isolamento básico), testado a 500V AC por 60 segundos

• Fonte de Alimentação: entrada 24V DC, não isolada, Classe 2

Memória e Processamento

• Memória do Controlador: 384 kB

• Memória DI/O: 384 kB

• Controle de Movimento Integrado: Não suportado

• Opção de Cartão de Memória: cartão SD suportado

Interfaces de Comunicação

• Protocolos de Comunicação: EtherNet/IP, EtherNet/OCPP, Device Level Ring (DLR), Open Socket

• Portas: 2 × RJ-45, USB (somente programação)

• Nós Máximos EtherNet/IP: 4 nós

Expansão e Compatibilidade

• Módulos de Expansão Local: Até 6

• Software de Configuração: RSLogix5000 / Studio 5000 (Logix Designer)

Condições Ambientais

• Temperatura de Operação: 0 a 60 °C

• Temperatura de Armazenamento: -40 a 85 °C

• Umidade Relativa: 5 a 95% sem condensação

• Classificação IP: IP20

Choque e Vibração

• Aceleração de Choque: 30 g

• Classificação de Choque: IEC 60068-2-27

• Aceleração de Vibração: 2 m/s²

• Frequência de Vibração: 500 Hz

• Classificação de Vibração: IEC 60068-2-6

---
