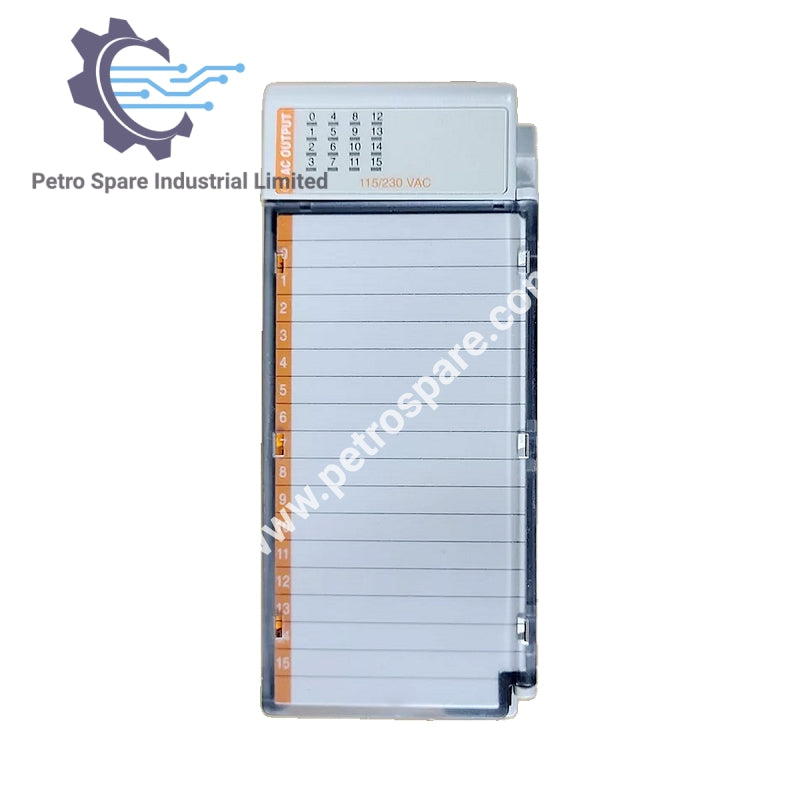

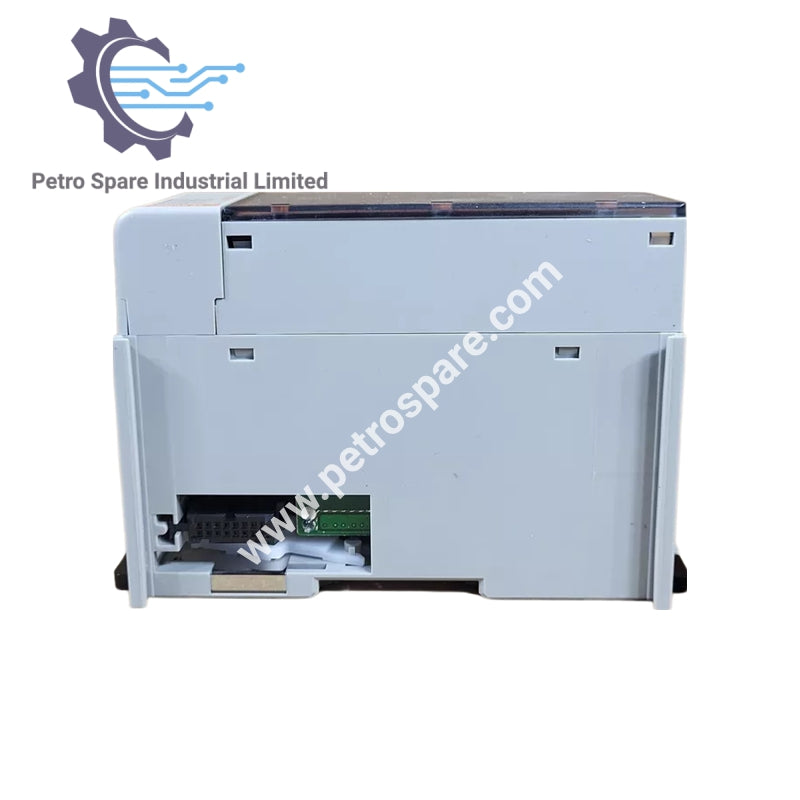

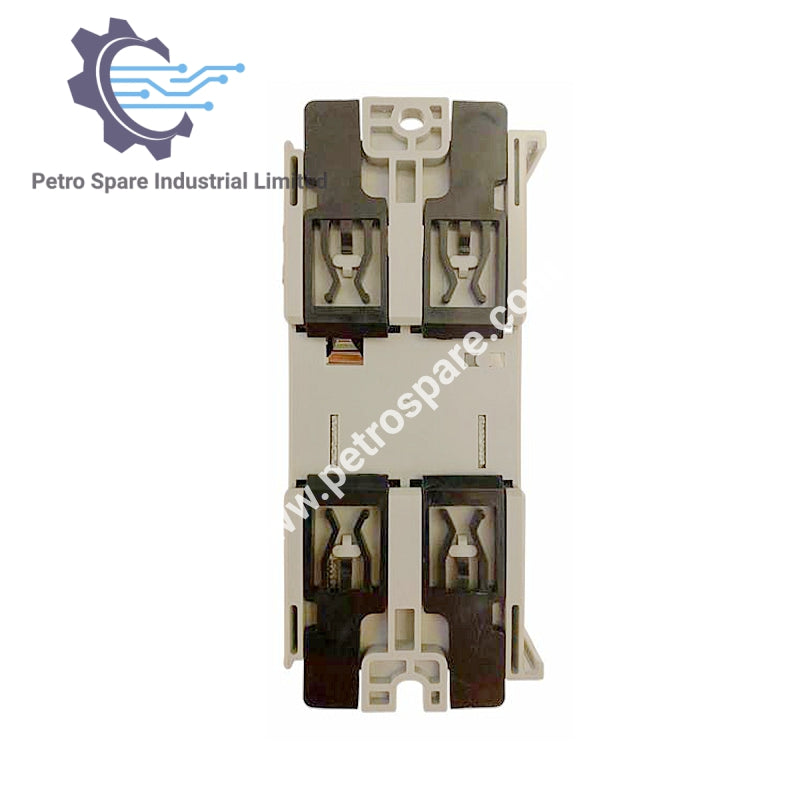

1769-OA16

Visão Geral

O Módulo de Saída de Estado Sólido AC Compacto Allen-Bradley 1769-OA16 é projetado para aplicações de automação industrial, fornecendo saída AC confiável.

Dimensões Físicas

• Dimensões: 118 mm (altura) x 87 mm (profundidade) x 52,5 mm (largura); Altura incluindo abas de montagem: 138 mm

• Dimensões (em): 4,65 pol (altura) x 3,43 pol (profundidade) x 2,07 pol (largura); Altura incluindo abas de montagem: 5,43 pol

Especificações Ambientais

• Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F)

• Temperatura de Operação: 0°C a +60°C (32°F a +140°F)

• Umidade de Operação: 5% a 95% sem condensação

• Altitude de Operação: 2000 metros (6561 pés)

• Vibração (Operação): 10 a 500 Hz, 5G, 0,030 polegadas pico a pico máximo

• Choque (Operação): 30G montado em painel (20G montado em trilho DIN); Operação do Relé: 7,5G montado em painel (5G montado em trilho DIN)

• Choque (Não Operação): 40G montado em painel (30G montado em trilho DIN)

Certificações e Conformidade

• Certificação de Agência: Certificado C-UL (sob CSA C22.2 No. 142), listado UL 508, conforme CE e C-Tick para todas as diretivas aplicáveis

• Classe de Ambiente Perigoso: Classe I, Divisão 2, Local Perigoso, Grupos A, B, C, D (UL 1604, C-UL sob CSA C22.2 No. 213)

• Emissões Radiadas e Conduzidas: EN50081-2 Classe A

Testes Elétricos/EMC

• Imunidade ESD (IEC61000-4-2): 4kV contato, 8 kV ar, 4 kV indireto

• Imunidade Radiada (IEC61000-4-3): 10 V/m, 80 a 1000 MHz, modulação de amplitude 80%, portadora chaveada +900 MHz

• Rajada Transitória Rápida (IEC61000-4-4): 2 kV, 5 kHz

• Imunidade a Surto (IEC61000-4-5): 2 kV modo comum, 1 kV modo diferencial

• Imunidade Conduzida (IEC61000-4-6): 10V, 0,15 a 80 MHz

---
