1769-IF4I

Visão Geral do Produto

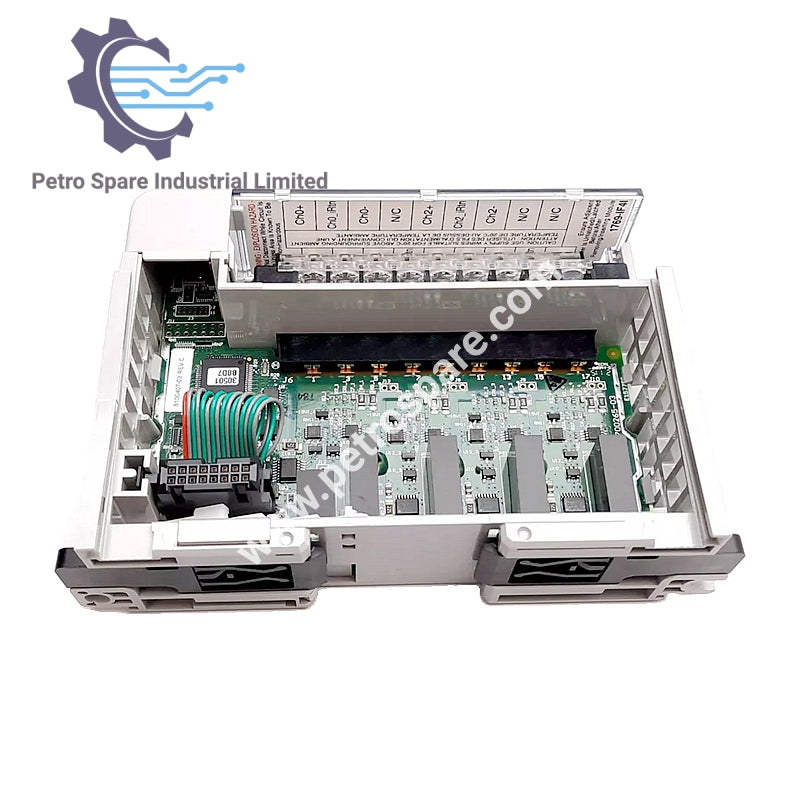

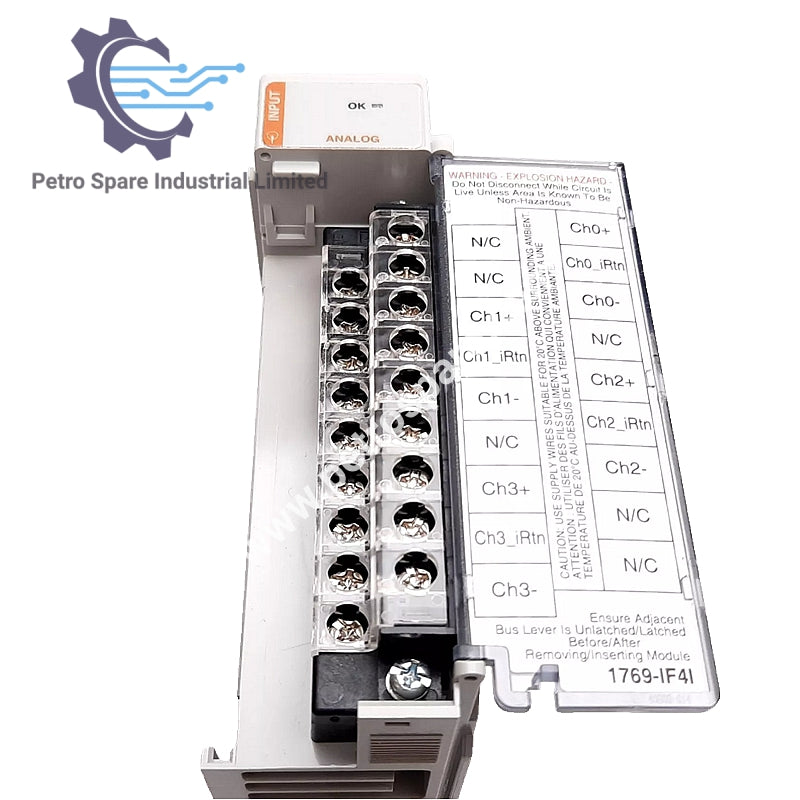

O Allen-Bradley 1769-IF4I é um módulo de entrada analógica isolada, oferecendo tipos de entrada versáteis para a linha de produtos CompactLogix.

Características da Entrada

• Número de Entradas: 4 isoladas individualmente (Diferencial e Simples)

• Faixa de Corrente de Entrada: 0-21 mA

• Faixas Normais de Sinal de Corrente: 0-20 mA; 4-20 mA

• Faixa Completa de Sinal de Corrente: 0-21 mA; 3.2 - 21 mA

• Faixas Normais de Sinal de Tensão: ±10V DC, 0 …10V DC, 0 …5V DC, 1 …5V DC

• Faixa Completa de Sinal de Tensão: ±10.5V DC, -0.5 …10.5V DC, -0.5 …5.25V DC, 0.5 …5.25V DC

Especificações de Desempenho

• Resolução: 16 bits (unipolar), 15 bits mais sinal (bipolar)

• Tipo de Conversor: Sigma-Delta

• Faixa de Tensão de Entrada/Saída: 0-10.5 VDC

Energia e Conexões

• Tensão de Trabalho Nominal: 30VAC; 30VDC

• Tamanho do Fio (Sólido): 22-14 AWG

• Tipo de Fio: Cobre-90 graus Celsius

• Bloco de Terminais Substituto: 1769-RTBN18

Informações Gerais

• Fabricante: Rockwell Automation

• Marca: Allen-Bradley

• Linha de Produto: CompactLogix

• Tipo de Módulo: Módulo de Entrada Analógica Isolada

---
