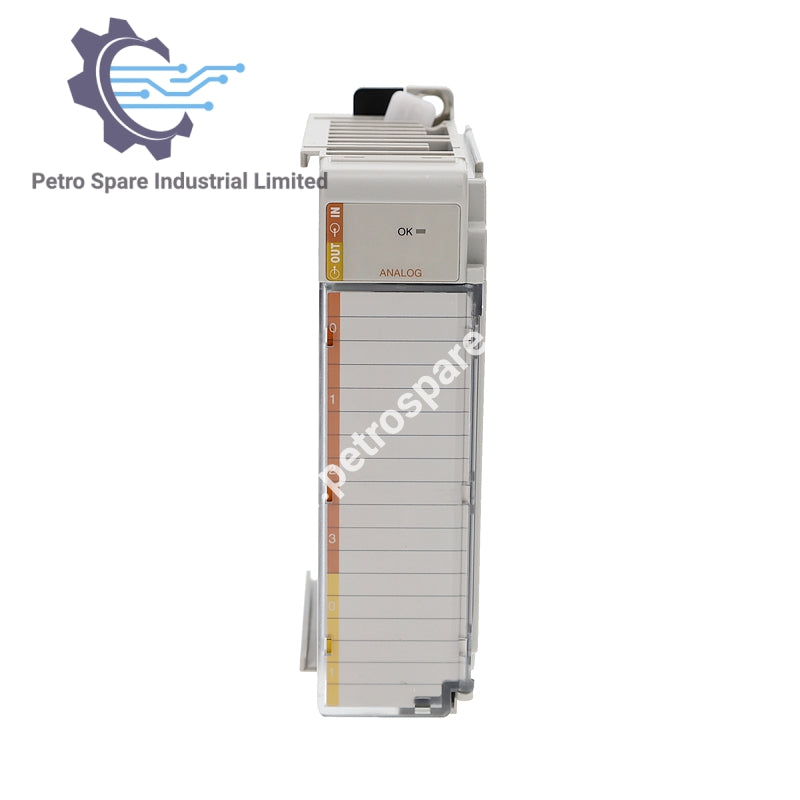

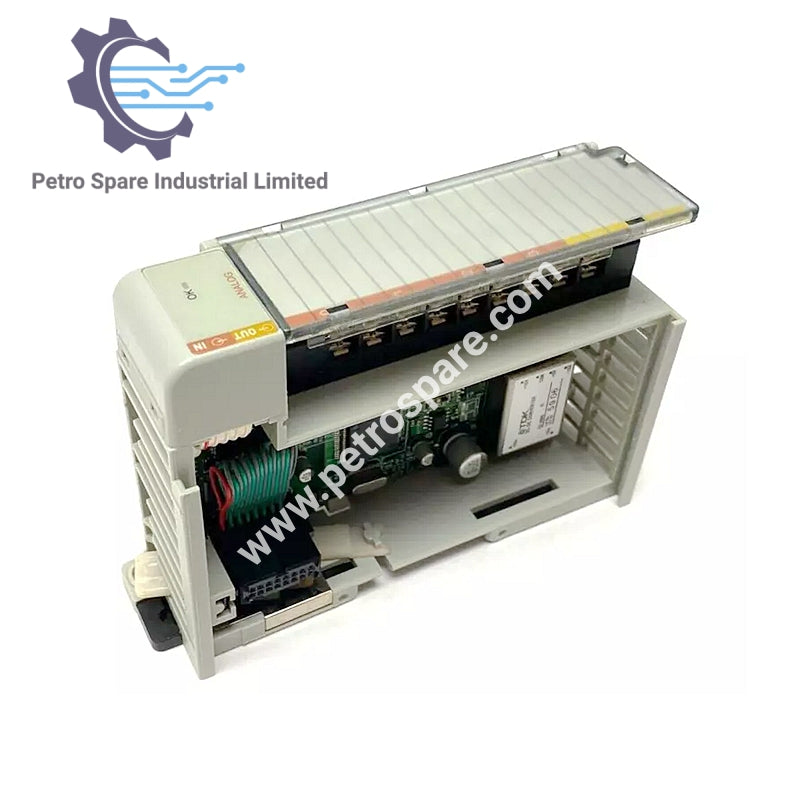

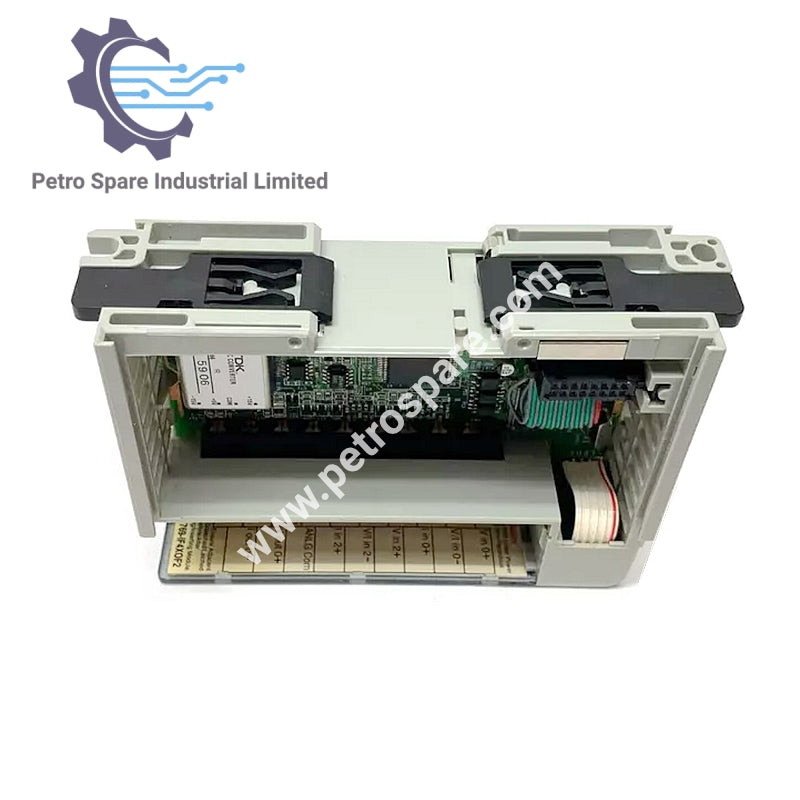

1769-IF4XOF2

Visão Geral do Produto

• Modelo: 1769-IF4XOF2

• Tipo: Módulo de Combinação de E/S Analógica

Elétrico e Desempenho

• Consumo de Corrente do Barramento: 120mA a 5V CC, 160mA a 24V CC

• Dissipação de Calor: 3,03W (Watts Totais)

• Classificação de Distância da Fonte de Alimentação do Sistema: 8 (Máx. módulos da fonte de alimentação do sistema)

Especificações Físicas

• Dimensões:

• Altura: 118mm (138mm com abas)

• Profundidade: 87mm

• Largura: 35mm

• Altura (polegadas): 4,65 pol.

• Profundidade (polegadas): 3,43 pol.

• Largura (polegadas): 1,38 pol.

• Peso para Envio: 290g (0,64 lbs.)

Condições Ambientais

• Temperatura de Operação: 0°C a 60°C (32°F a 140°F)

• Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F)

• Umidade de Operação: 5% a 95%, sem condensação

• Altitude de Operação: 2000m (6561 pés)

• Vibração (Operação): 10-500 Hz, 5G, 0,030 pol. pico a pico

• Choque (Operação): 30G, 11 ms (montado no painel)

Certificações e Conformidade

• Certificação da Agência:

• Certificado C-UL (CSA C22.2 No. 142)

• Listagem UL 508

• Compatível com CE, C-Tick

Indicadores

• LED de Módulo OK:

• Ligado: Módulo com energia, passou no diagnóstico e está comunicando.

• Desligado: Problema de energia ou comunicação detectado.

Cabo Recomendado

• Cabo I/O: Belden™ 8761 (blindado)

---
