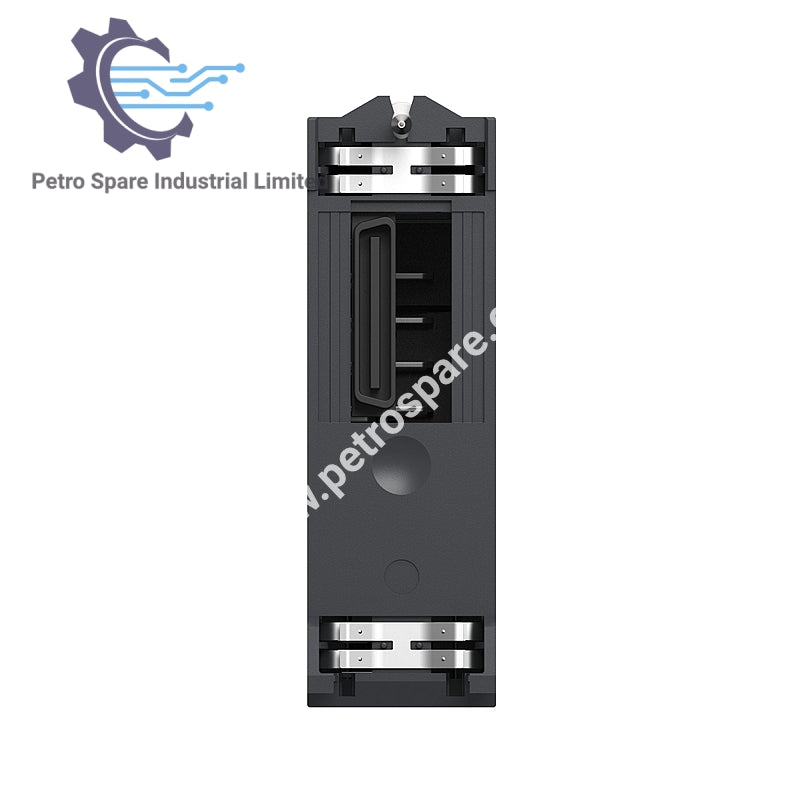

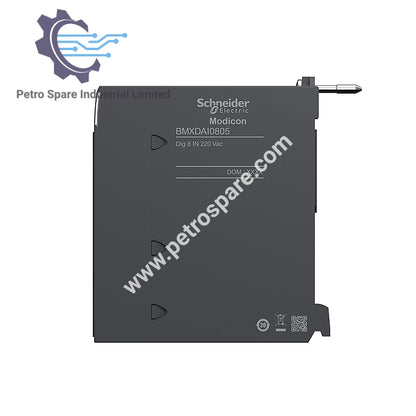

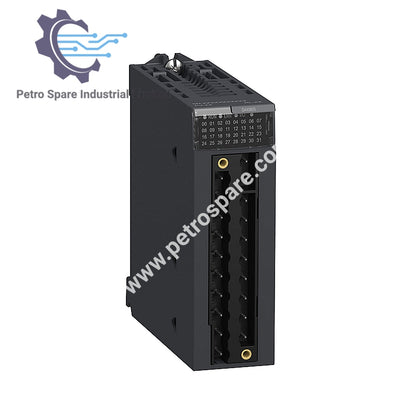

BMXDAI0805

Descrição

BMXDAI0805 é um módulo de entrada discreta Schneider Modicon X80 com 8 entradas AC, projetado para aplicações de sensores de 200–240 V AC com LEDs de diagnóstico e alta confiabilidade.

Identidade

• Número da Peça: BMXDAI0805

• Série: Modicon X80

• Tipo: Módulo de Entrada Discreta

• Entradas: 8 (200–240 V AC)

Compatibilidade de Entrada

• Sensores: Sensores de proximidade de 2 fios/3 fios (IEC 60947-5-2, IEC 61131-2 Tipo 2)

• Frequência da Rede: 50/60 Hz (limites 47–63 Hz)

• Fonte de Alimentação do Sensor: 170–264 V AC

• Corrente Estado 1: ≥ 6 mA

• Corrente Estado 0: ≤ 4 mA

• Impedância de Entrada: 21.000 Ω

• Resistência de Isolamento: > 10 MΩ a 500 V DC

Características Elétricas

• Dissipação de Potência: 4,73 W

• Tempo de Resposta de Ativação: 10 ms

• Tempo de Resposta de Desativação: 20 ms

• Consumo Típico de Corrente: 76 mA (3,3 V DC), 93,6 mA (24 V DC)

• Consumo Máximo de Corrente: ≤ 126 mA (3,3 V DC), ≤ 154,8 mA (24 V DC)

• Confiabilidade MTBF: 1.700.000 h

Proteção

• Fusível: 1 fusível externo por grupo de canal, 0,5 A de ação rápida

• Limiar de Detecção de Tensão: > 164 V AC (sensor OK), < 80 V AC (falha do sensor)

Indicadores

• RUN: 1 LED verde (módulo em operação)

• Diagnóstico do Canal: 1 LED verde por canal

• Erro: 1 LED vermelho (ERR)

• Falha de E/S: 1 LED vermelho

Características Mecânicas

• Peso Líquido: 0,12 kg (0,26 lb US)

---
