BMXCPS4022

Visão Geral

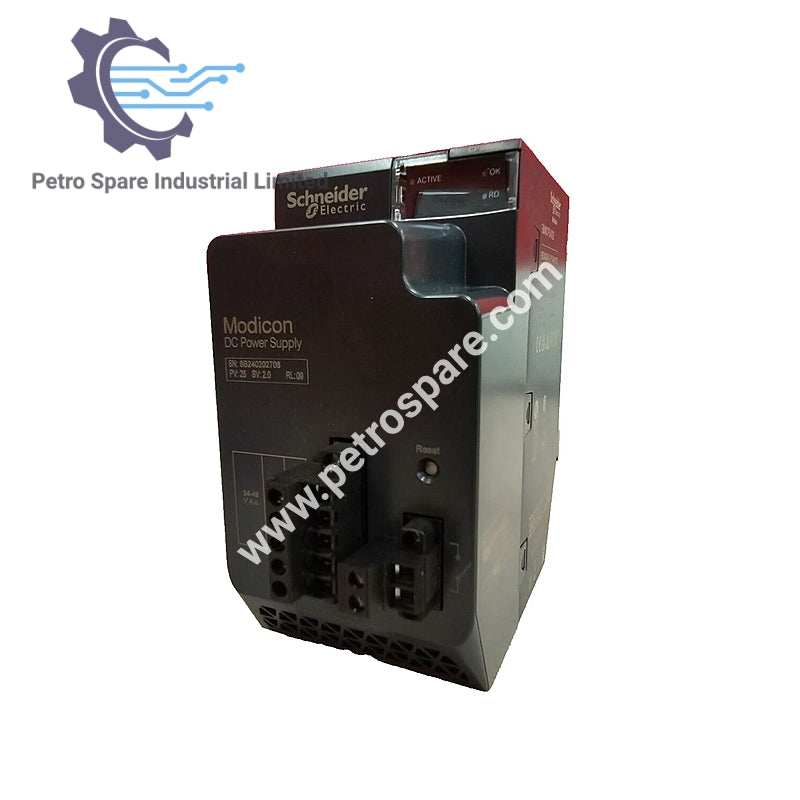

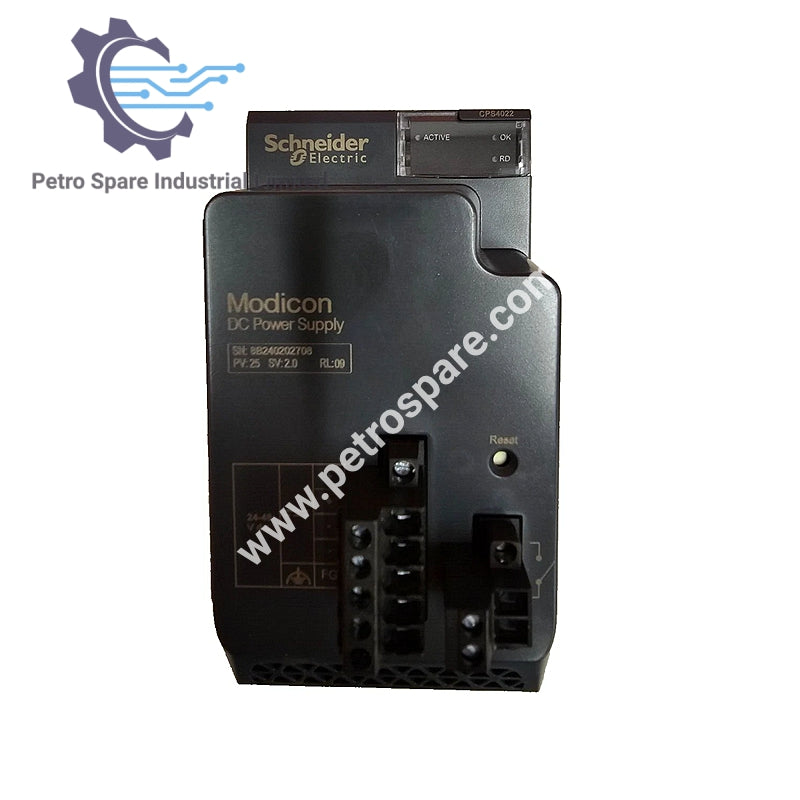

O BMXCPS4022 é um módulo de fonte de alimentação Modicon com tensão primária de 18–62,4 V e proteções integradas para ambientes severos.

Parâmetros de Entrada

• Corrente de entrada: 1,9 A @ 24 V, 1 A @ 48 V

• Corrente de surto: 60 A @ 24 V e 48 V

• Energia de ativação: 0,4 A²·s @ 24 V, 1,9 A²·s @ 48 V

Classificações de Saída

• Corrente de saída 3,3 V: 5,5 A

• Corrente de saída 24 V: 1,67 A

• Máxima dissipação de potência: 8,5 W

Recursos de Segurança

• Proteções: Fusível interno (não acessível), sobrecarga, sobretensão, curto-circuito

• Isolamento: ≥ 100 MΩ primário/terra e primário/secundário

• Resistência dielétrica: 1500 V

Indicadores e Controles

• LEDs: Presença de tensão, status de redundância, status da fonte de alimentação

• Método de reinício: Botão RESET

Conectividade

• Relé de alarme: Conector de 2 pinos

• Fonte de alimentação: Conector de 5 pinos com terra de proteção

• Comprimento máximo do cabo: 10 m (1,5 mm²), 15 m (2,5 mm²)

Condições Ambientais

• Temperatura de operação: 0 a 60 °C

• Temperatura de armazenamento: -40 a 85 °C

• Umidade: 10–95% sem condensação

• Imunidade: Microinterrupção de 1 ms

• Grau de proteção: IP20

Conformidade

• Normas: Diretivas de baixa tensão e EMC (2014/35/EU, 2014/30/EU)

• Classe ambiental: 3C3 e 3C4 IEC 60721-3-3

Dados Físicos

• Peso: 0,81 kg (1,79 lb)

---
