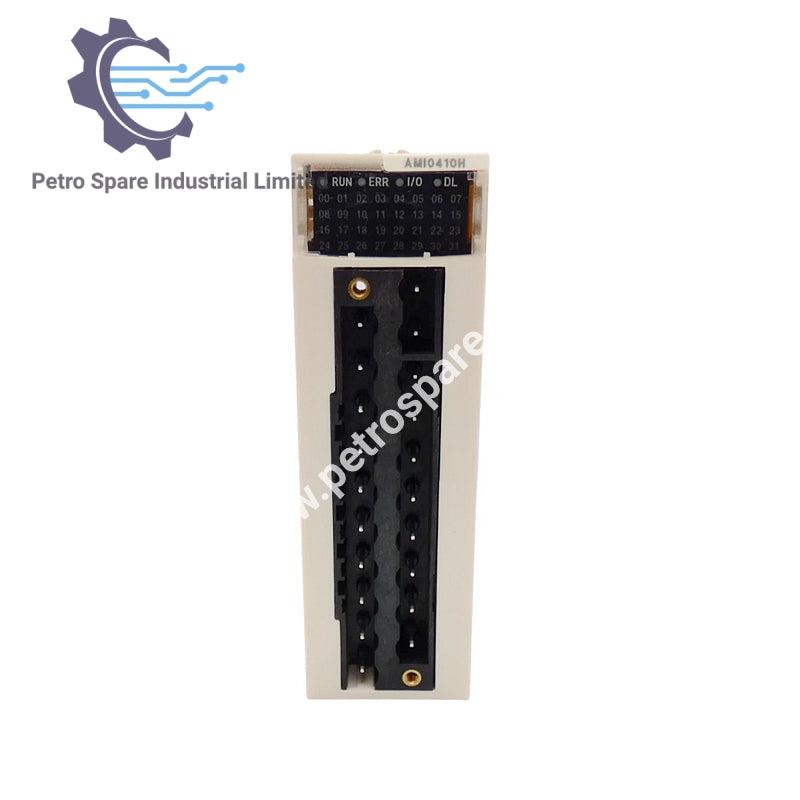

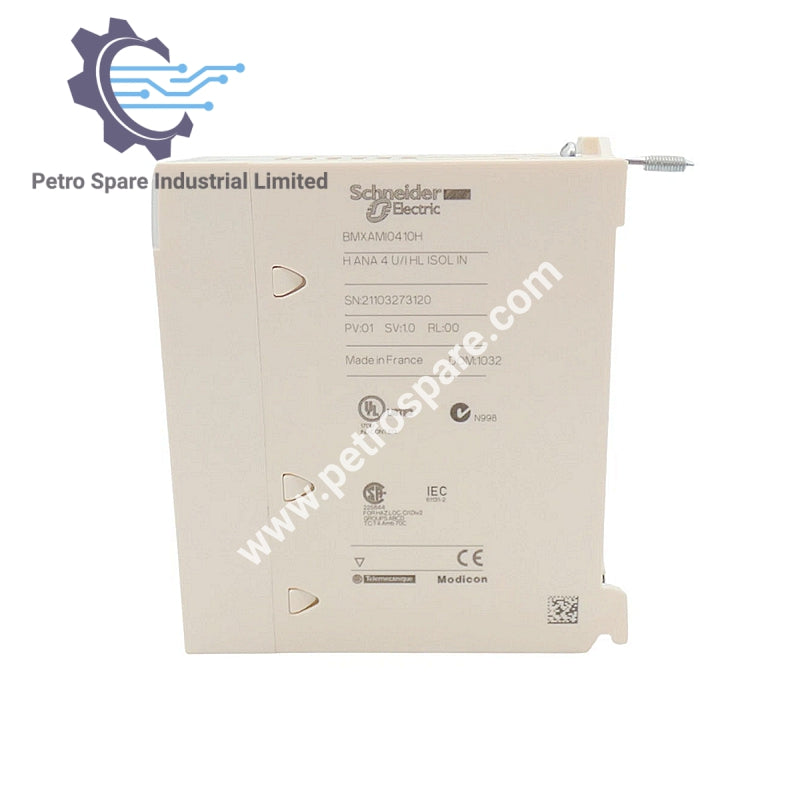

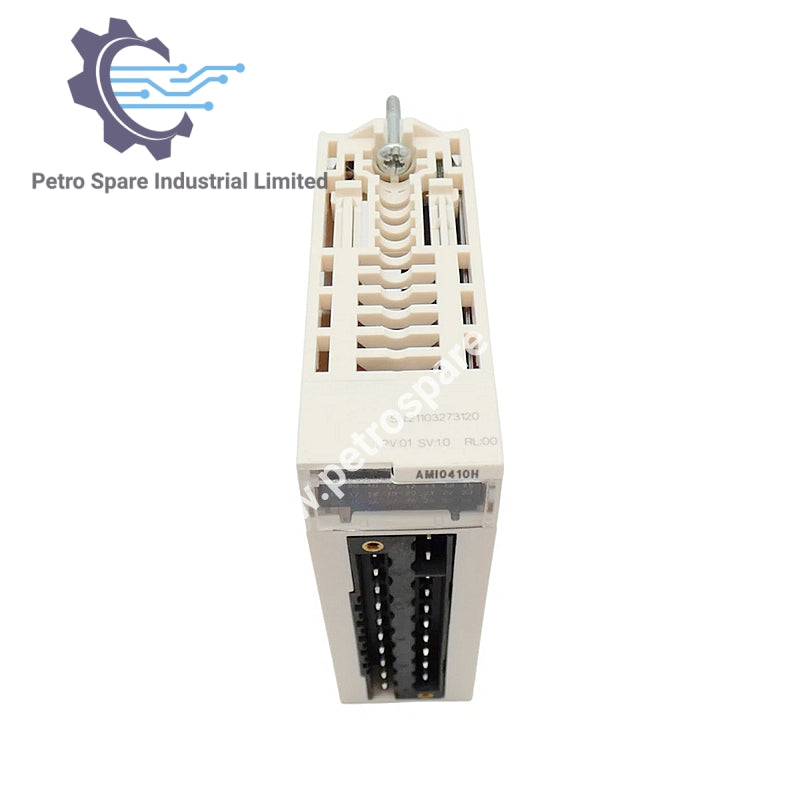

BMXAMI0410H

Visão Geral

• Modelo: BMXAMI0410H

• Tipo: Módulo de Entrada Analógica Isolada

• Faixa: Plataforma de automação Modicon X80

• Aplicação: Para ambientes severos, aquisição de sinal analógico isolado

Especificações de Entrada

• Número de Entradas: 4

• Tipo de Entrada: Corrente (±20 mA, 0–20 mA, 4–20 mA), Tensão (±10 V, ±5 V, 0–10 V, 0–5 V, 1–5 V)

• Isolamento: Isolado entre canais

• Impedância de Entrada: 10 MΩ (modo tensão), 250 Ω + resistor de proteção (modo corrente)

• Proteção contra Sobrecarga: ±30 V (tensão), ±90 mA (corrente)

Conversão e Resolução

• Conversão A/D: 24 bits

• Resolução: 16 bits

• Resolução de Medição:

  • Tensão: 0,35 mV

  • Corrente: 0,92 µA

• Tempo de Ciclo: Leitura rápida 1 ms + 1 ms/canal, nominal 5 ms para 4 canais

Precisão e Deriva

• Erro de Medição (25 °C):

  • Tensão: 0,075 % da escala total

  • Corrente: 0,15 % da escala total

• Erro de Medição (25–70 °C):

  • Tensão: ≤ 0,2 % da escala total

  • Corrente: ≤ 0,55 % da escala total

• Deriva de Temperatura:

  • Tensão: 15 ppm/°C

  • Corrente: 30 ppm/°C

Desempenho

• Tipo de Filtro: Filtragem digital de primeira ordem

• Recalibração: Interna

• Atenuação de Crosstalk: ≥ 80 dB

• Rejeição de Modo Comum: ≥ 90 dB

• Formato do Valor Digital: −32768 a +32767 (escala do usuário), ±10000 padrão

• Valor Máximo de Conversão: ±11,4 V (tensão), 0–30 mA (corrente)

• Confiabilidade MTBF: 1.200.000 h

Características Elétricas

• Alimentação: Interna via rack

• Consumo de Energia:

  • 0,82 W típico (24 V DC), 1,30 W máximo

  • 0,32 W típico (3,3 V DC), 0,48 W máximo

• Consumo de Corrente: 150 mA a 3,3 V DC, 45 mA a 24 V DC

• Tensão de Isolamento: 300 V DC (entre canais), 1400 V DC (para terra, para barramento)

Indicadores

• LED RUN: 1 verde

• LED Diagnóstico de Canal: 1 verde por canal

• LED ERR: 1 vermelho

• LED I/O: 1 vermelho

Especificações Ambientais

• Temperatura de Operação: −25 a 70 °C

• Temperatura de Armazenamento: −40 a 85 °C

• Altitude de Operação: 0–2000 m (padrão), 2000–5000 m com redução

• Resistência a Vibrações: 3 gn

• Resistência a Choques: 30 gn

Dimensões & Peso

• Dimensões: 12,0 cm × 10,0 cm × 3,0 cm

• Peso: 0,143 kg

---
