AIO216

Visão geral

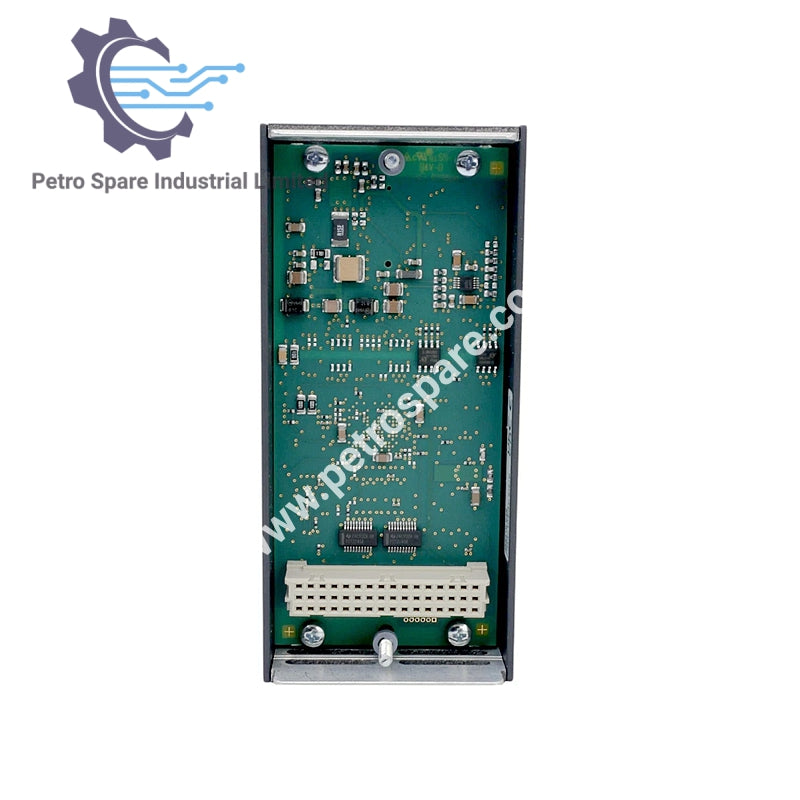

AIO216 é um módulo de entrada/saída analógica da Bachmann com 16 canais, suportando entrada analógica, medição de temperatura e funções de saída analógica.

Entradas/Saídas

• Quantidade: 16 canais

• Modos por canal: Entrada analógica, medição de temperatura (elementos Pt, termopares), saída analógica

• Sinal SYNC: Entrada (entrada analógica, medição de temperatura), Saída (saída analógica)

Entradas Analógicas (Geral)

• Resolução digital: 16 bits

• Faixa de medição: ±105 % da faixa nominal

• Monitoramento: Limites inferior/superior com mensagem de erro como status

• Tensão de modo comum (máx.): ±1 V

• Tempo de ciclo de atualização: 100 µs

• Frequência de corte (3 dB): 4 kHz a 0,5 Hz, ajustável por canal

• Inclinação de filtragem: > 80 dB/década

Entradas de Tensão

• Faixas de tensão de entrada: ±10 V, ±1 V, ±100 mV, ±10 mV

• Precisão básica a 25 °C: Máx. ±0,05 % da faixa de tensão de entrada

Entradas de Corrente

• Faixas de corrente de entrada: ±20 mA, 0–20 mA, 4–20 mA

• Precisão básica a 25 °C: Máx. ±0,2 % da faixa de tensão de entrada

• Impedância de entrada: Máx. 300 Ω

• Prova de curto-circuito do shunt: Até +24 V

• Força de tensão de interferência: +24 V

---
