AST143-S00

Visão Geral

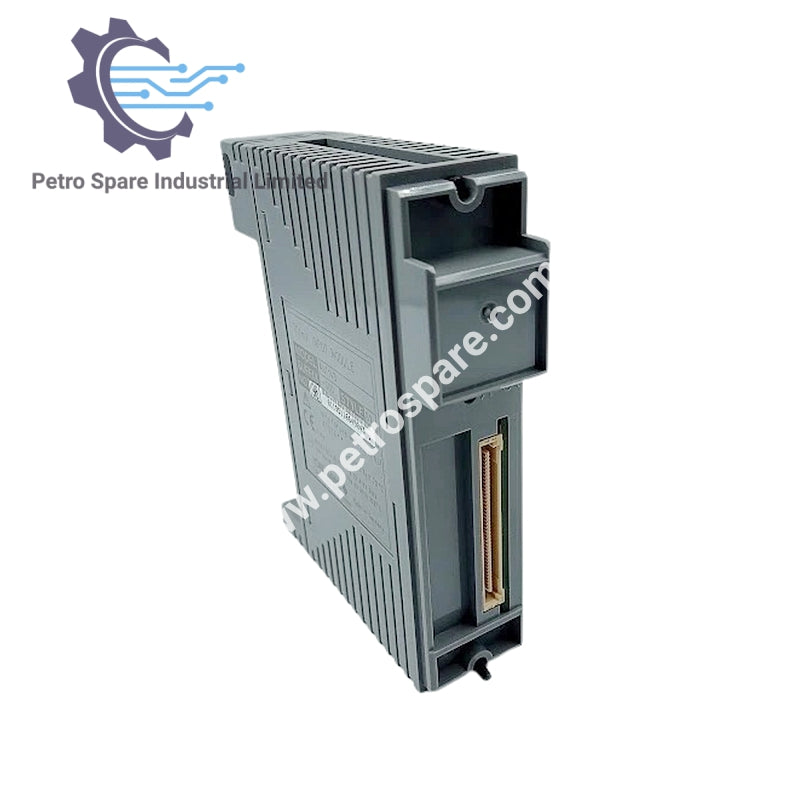

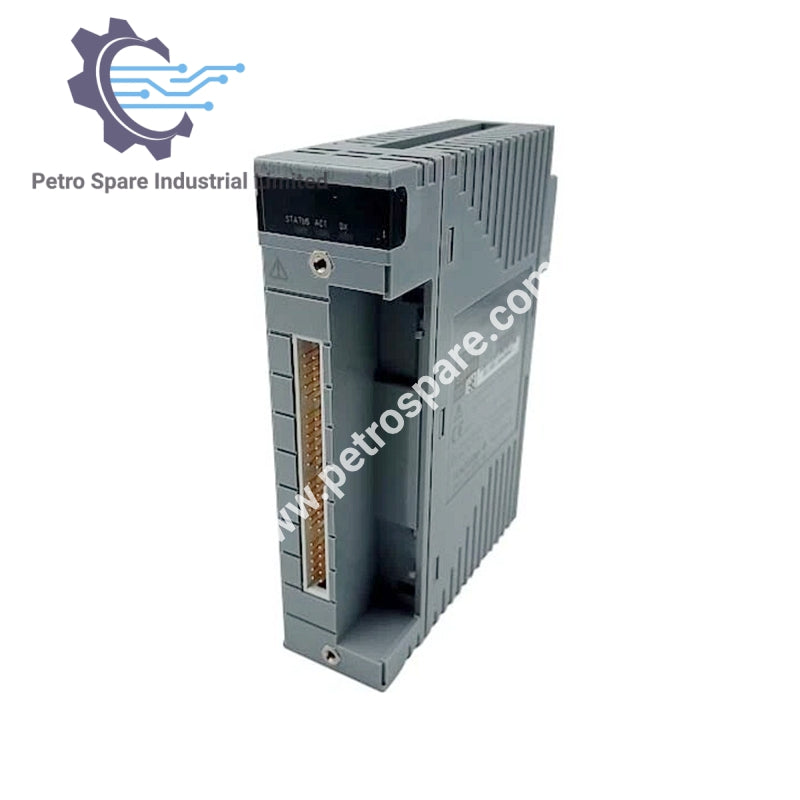

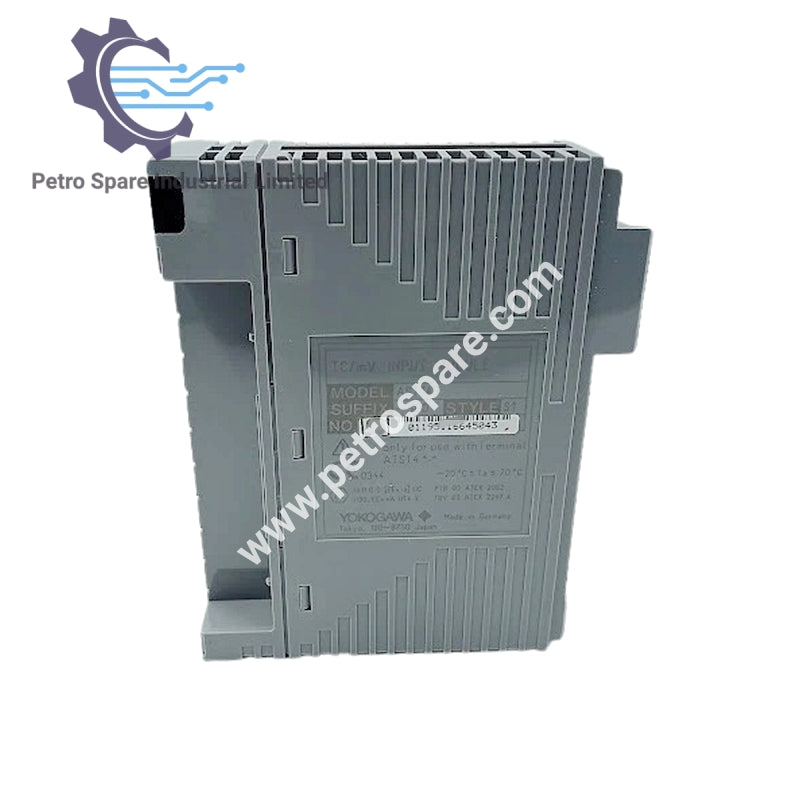

O AST143-S00 é um módulo de entrada isolado TC/mV de 16 canais com barreira integrada, suportando múltiplos tipos de termopares e sinais em milivolts.

Detalhes do Modelo

• Modelo: Módulo de Entrada AST143 TC/mV com Barreira Integrada

• Códigos de Sufixo:

• -S: Tipo padrão

• 0: Sempre 0

• 0: Sempre 0

Especificações de Entrada

• Número de Canais de Entrada: 16, isolados

• Tipos de Sinal de Entrada:

• TC: IEC60584-1995 Tipos B, E, J, K, N, R, S, T

• mV: -100 a 150 mV, -50 a 75 mV

• Sinal de Entrada com Comutação: TC/mV configurável individualmente por canal (CH1 a CH16)

• Tensão de Entrada Permitida: ±5 V

• Tensão de Resistência: 1500 VAC

• Resistência de Entrada:

• Ligado: 1 MΩ ou maior

• Desligado: 1 MΩ ou maior

Precisão e Desempenho

• Precisão a 23 °C:

• TC: ±40 μV

• mV: ±80 μV

• Resistência Total Permitida: 1000 Ω ou menos (fonte de sinal mais fiação)

• Efeito da Resistência Permitida da Fonte de Sinal: ±20 μV (1000 Ω)

• Precisão da Compensação da Junção de Referência: ±1 °C

• Corrente de Medição: Nenhuma

• Deriva de temperatura:

• TC: ±125 μV/10 °C

• mV: ±250 μV/10 °C

• Período de Atualização de Dados: 1 segundo ou menos

Físico

• Peso: 0.3 kg

---
