APM11

Visão Geral

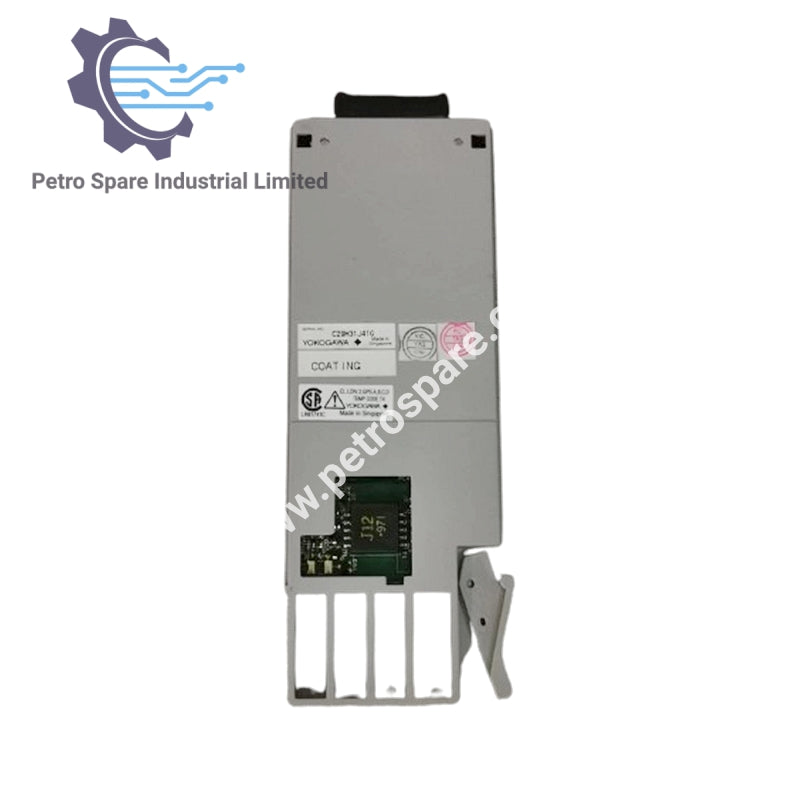

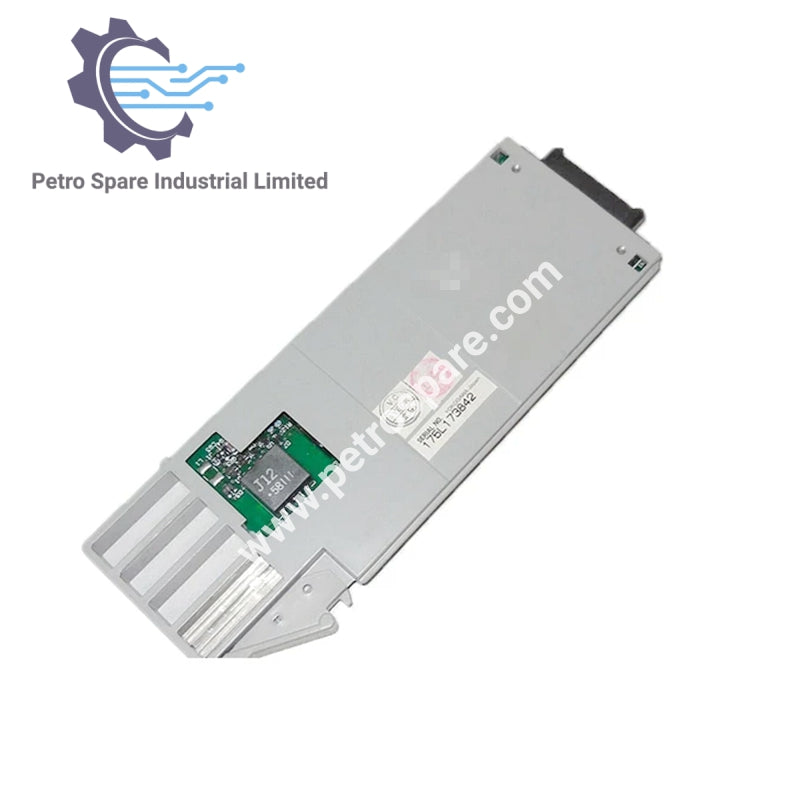

APM11 é um módulo de entrada de pulso da Yokogawa, suportando sinais de 2 fios ou 3 fios, incluindo contato LIGADO/DESLIGADO, pulsos de tensão e pulsos de corrente. Pode fornecer energia ao transmissor e integra-se facilmente ao I/O Module Nest.

Sinal de Entrada

• Tipo 2 fios: Contato LIGADO/DESLIGADO, pulso de tensão, pulso de corrente (pode fornecer energia do transmissor)

• Tipo 3 fios: Pulso de tensão tipo fonte de alimentação

• Frequência de Entrada: 0–10 kHz

• Período de Atualização de Dados: 100 ms

• Largura Mínima do Pulso de Entrada: 40 µs

Entrada de Contato

• Nível de Detecção: Aberto ≥100 kΩ, Fechado ≤200 Ω

• Capacidade do Contato: 15 V DC / 15 mA (alimentação 12 V), 30 V DC / 30 mA (alimentação 24 V)

Entrada de Pulso de Tensão / Corrente

• Nível Alto (VH): +3–24 V DC

• Nível Baixo (VL): -1–8 V DC

• Oscilação (VH–VL): 3 V

• Resistência da Fonte do Sinal: ≤1 kΩ

• Resistência de Shunt: 200 / 510 / 1000 Ω / OFF selecionável

• Resistência Pull-up: 68 kΩ (12 V ou 24 V)

Fonte de Alimentação do Transmissor

• 12 V DC ±10%: ≤35 mA

• 24 V DC ±10%: ≤24 mA

• Limite de Corrente de Saída: ≤40 mA DC

Saída Auxiliar

• Tipo de Saída: Contato de transistor (coletor aberto)

• Capacidade de Saída: 30 V DC, ≤30 mA

• Aterramento do Sinal: Compartilhado com o sistema

Elétrica e Instalação

• Consumo de Corrente: ≤400 mA (5 V DC)

• Isolamento do Sinal: 1500 V AC/min entre sistemas

• Instalação: I/O Module Nest

• Fiação: Conexão em terminal com parafusos M4

• Configuração do Sinal de Entrada: Configurado via software

---
