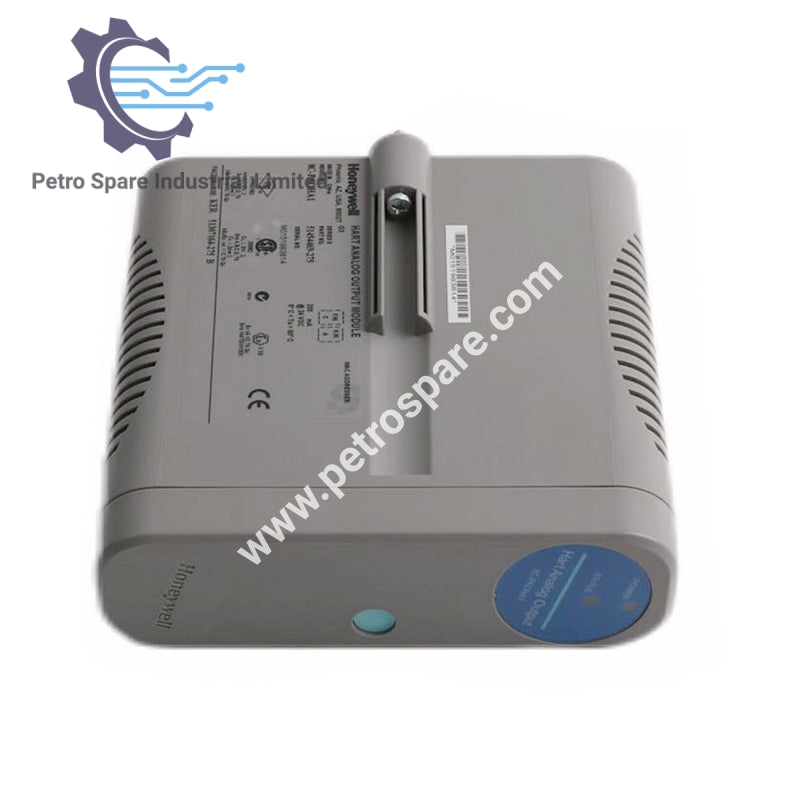

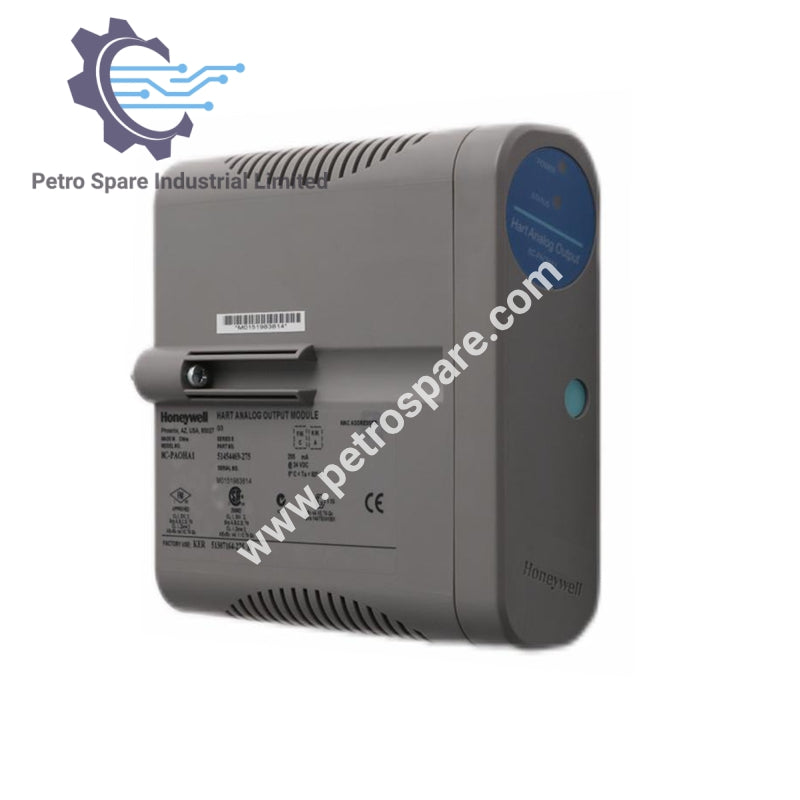

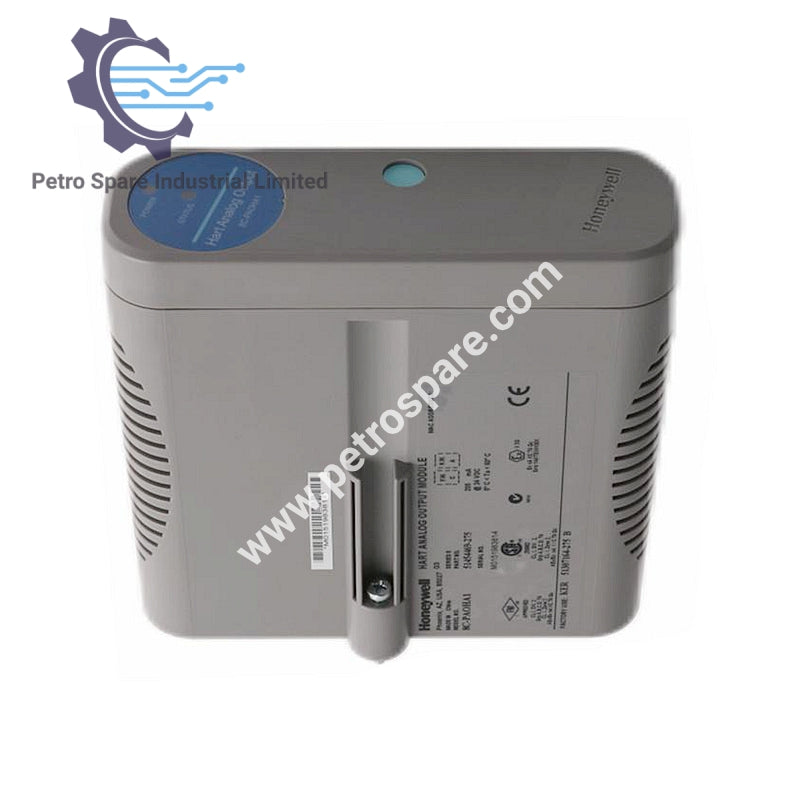

8C-PAIHA1 51454470-275

Visão Geral

• Número da Peça: 8C-PAIHA1 51454470-275
• Fabricante: Honeywell
• Subcategoria: Módulo de Entrada Analógica com HART
• Peso: Aproximadamente 0,5 kg
• Função: Módulo de entrada analógica de 16 canais com HART

Especificações

• Canais de Entrada: 16 (single-ended)
• Resolução A/D: 16 bits
• Faixa de Entrada: 4-20 mA
• Classificação de Voltagem: 24 VDC
• Corrente do Módulo: 110 mA

Desempenho

• Precisão:
  • ±0,075% (23,5°C ± 2°C)
  • ±0,15% (0 a 60°C)
• Rejeição de Modo Comum: 70 dB
• Rejeição de Modo Normal: 19 dB
• Taxa de Varredura: 50 ms
• Entrada Máxima: ±30 Volts

Isolamento e Proteção

• Isolamento Galvânico: 1000 VAC RMS
• Técnica de Isolamento: Icoupler
• Inserção Sob Energia: Suportado
• Condicionamento de Energia de Campo: Circuitos protegidos, sem fusível

Configuração de Entrada

• Tipo de Entrada: Corrente (2 fios ou autoalimentado)
• Voltagem de Modo Comum: -6 a +5 V

Módulos Adicionais

• 8C-TAIXA1: Não redundante, revestido, 6”
• 8C-TAIXB1: Redundante, revestido, 12”

---
