IMASI13

Visão Geral

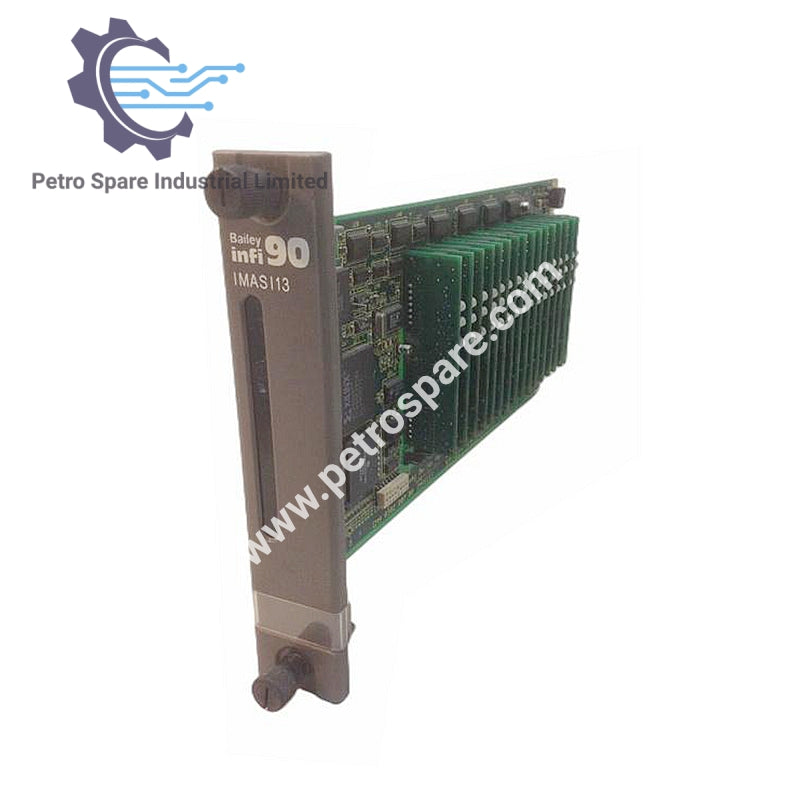

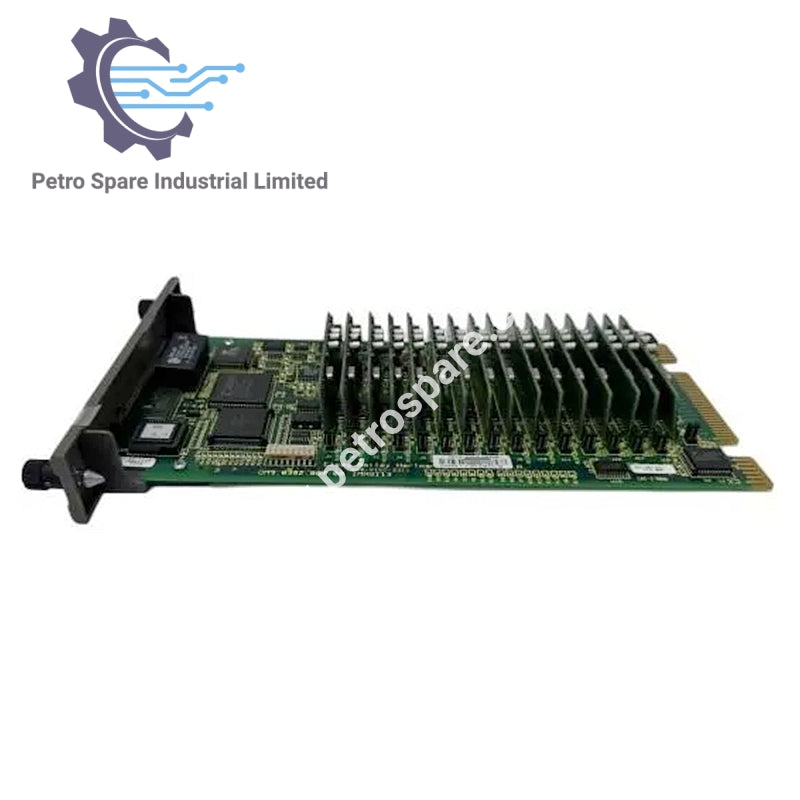

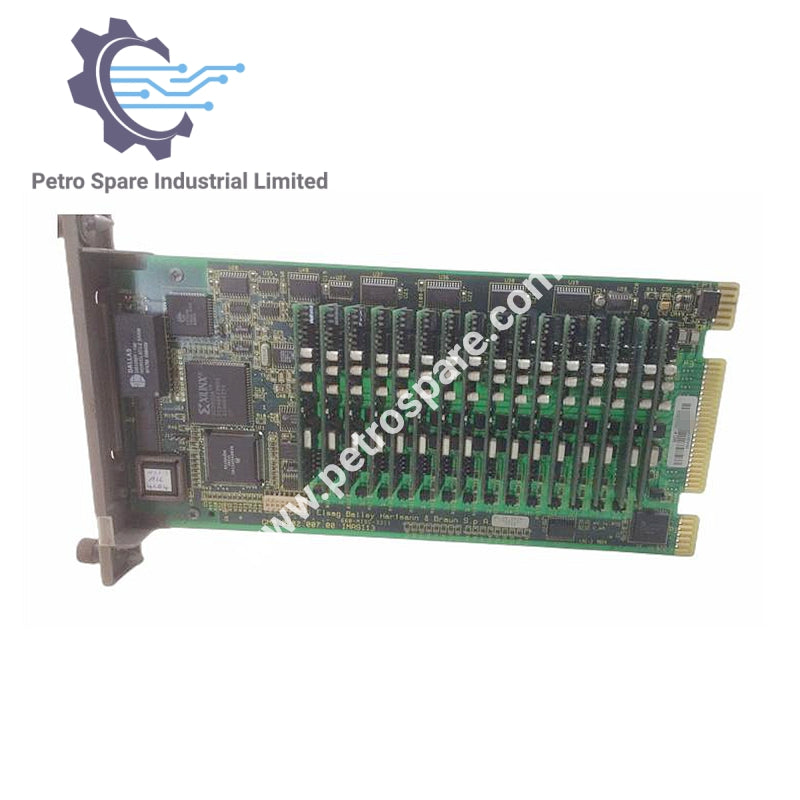

O IMASI13 é um Módulo de Entrada Analógica da ABB Bailey Net 90 / Infi 90.

Requisitos de Energia

• Tensão de Operação: 5 VCC a 500 mA típico, máximo 750 mA

• Categoria de Sobretensão (IEC 61010-1):

  • I para circuito acima de 150V

  • II para circuito abaixo de 150V

Canais de Entrada Analógica

• Canais: 16 canais configurados independentemente

• Tipos:

  • Termopares: Tipo E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U; tipo E chinês e tipo S chinês

  • RTD de 3 fios: 100 Ω platina (Padrão Laboratório EUA, Padrão Indústria EUA, Padrão Europeu), 120 Ω níquel, 10 Ω cobre, cobre chinês 53 Ω

  • Milivolt: -100 mV a +100 mV, 0 a 100 mV

  • Nível alto: 1 a 5 VCC, 0 a 5 VCC, 0 a 10 VCC, -10 VCC a +10 VCC, ou faixa especificada pelo usuário dentro de -10 VCC e +10 VCC

  • Corrente: 4 a 20 mA, sistema ou alimentação externa

Impedância de Entrada

• Corrente: mínimo de 10 MΩ (mV, TC)

• Tensão: mínimo de 100 kΩ (V, mA)

Resolução A-para-D

• Conversão: 24 bits

• Velocidade: 180 mseg para todos os 16 canais; cada canal possui um conversor A/D dedicado

---
