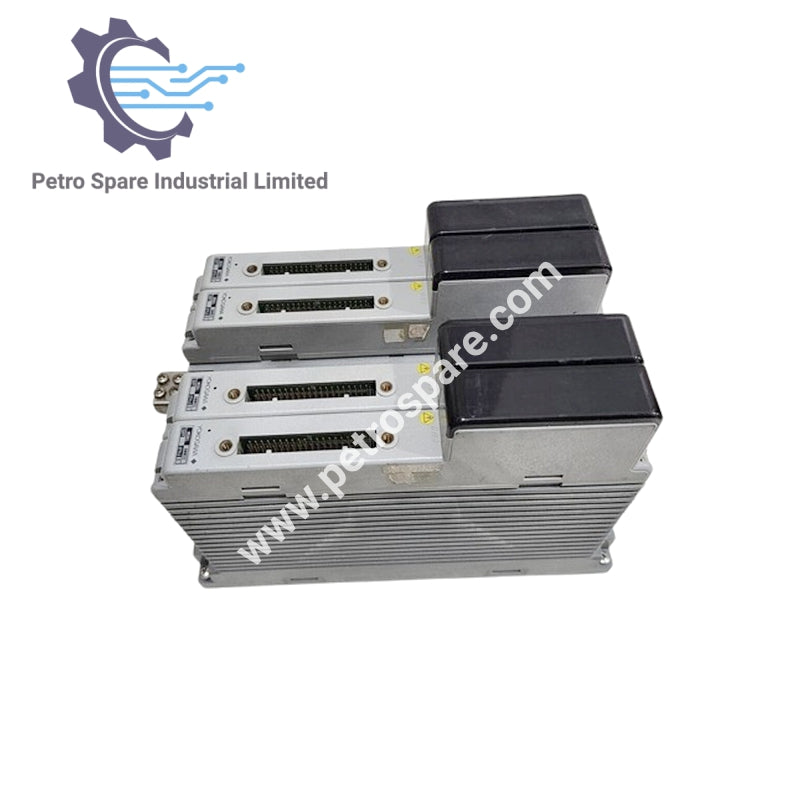

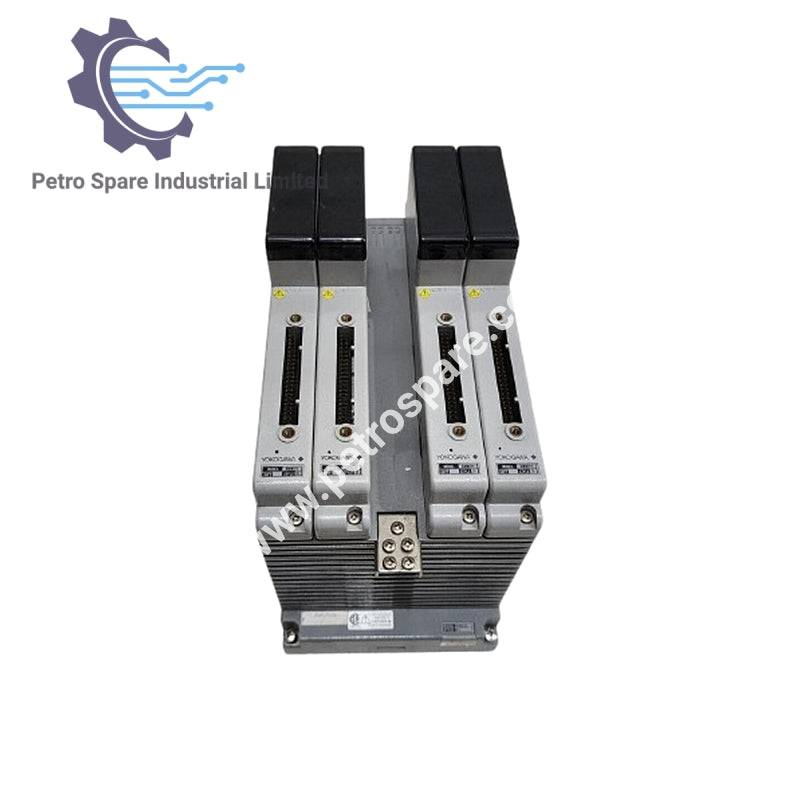

AMM32TJ

Visão Geral

AMM32TJ é um módulo multiplexador de entrada RTS projetado para aplicações de medição de temperatura em sistemas industriais.

Sinal de Entrada

• Termopar: K, T, J, E, B, R, S (Padrão); N (IEC)

• RTS: JPt100 ou JIS Pt100 (DIN Pt100), tipo 3 fios

• Faixa de entrada: -200 a 600 °C

Características do Sinal

• Isolamento do sinal: Os sinais de entrada são isolados entre sistemas

• Período de atualização dos dados: 1 s

• Precisão: ±0.15 Ω (entrada RTS)

• Tempo de detecção de desconexão: máximo de 20 s.

• Resistência de fiação permitida: máximo de 150 Ω (por fio)

• Corrente de medição: 1 mA

• Detecção de burnout: Selecione entre UP / DOWN / OFF

• Conexão paralela de entrada: Não permitida

Instalação e Conexão

• Método de instalação: Instalado no ninho do módulo I/O

• Método de conexão: Conectado aos terminais do ninho do módulo I/O com parafusos M4

Desempenho Ambiental

• Efeito da variação da temperatura ambiente: Para variação de 10 °C: entrada RTS ±0.3 Ω ou menos

Requisitos de Energia

• Consumo de corrente: 500 mA ou menos (5.0 V DC)

---
