T8403

Visão Geral

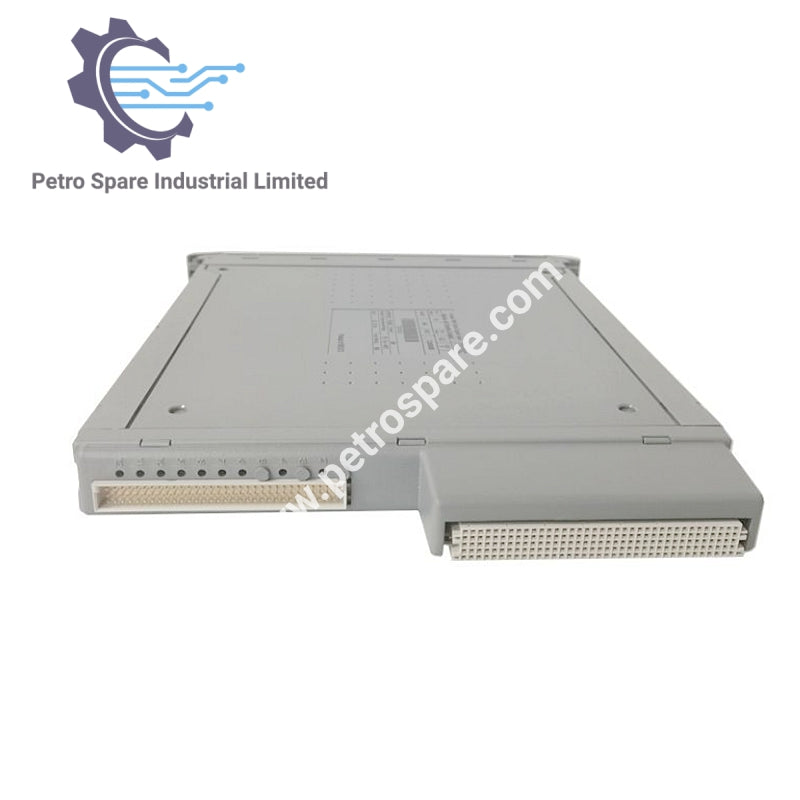

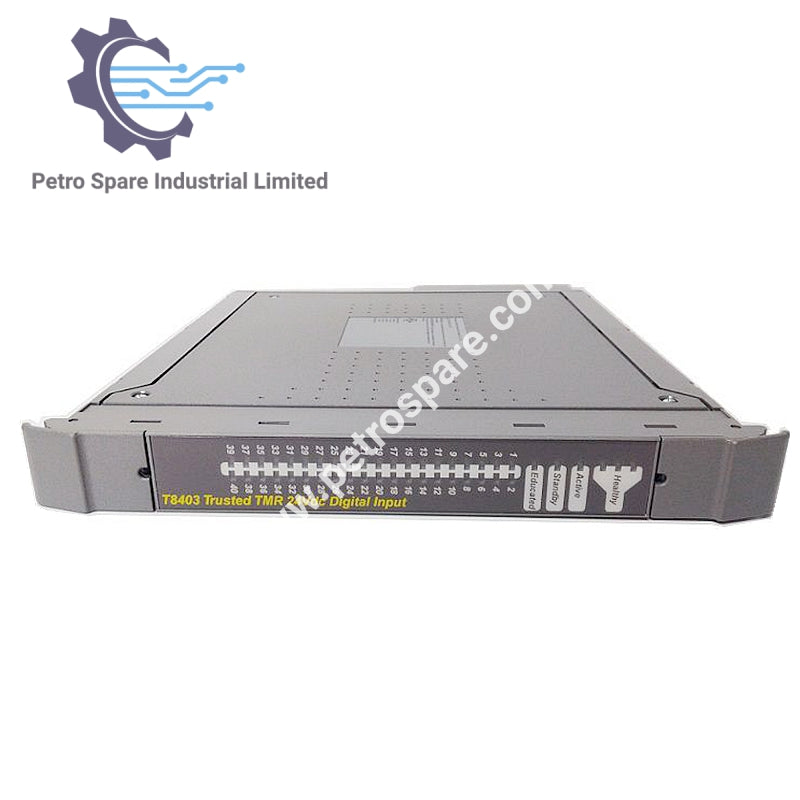

T8403 é um módulo de entrada digital Trusted TMR 24Vdc da Allen-Bradley ICS Triplex, projetado para aplicações de alta confiabilidade.

Especificações

• Tensão de Alimentação do Backplane: 20-32 Vdc
• Consumo de Energia: 20 W (Backplane), 29 W (Máximo)
• Localização do Módulo: Slot T8100, T8300 I/O
• Entradas: 40 canais

Detalhes Elétricos

• Impedância de Entrada: 5 kΩ
• Faixa de Medição: -6 a +36 Vdc
• Limiares: Configuráveis
• Máxima Tensão Suportada: ±50 Vdc

Isolamento

• Comum de Campo: 50 V (reforçado), 250 V (básico), testado a 2436 Vdc por 60 segundos
• Canal para Canal: Nenhum

Ambiental

• Temperatura de Operação: 0 °C a +60 °C (+32 °F a +140 °F)
• Temperatura de Armazenamento: -25 °C a +70 °C (-13 °F a +158 °F)
• Umidade: 10%-95%, sem condensação

Dimensões e Peso

• Altura: 266 mm (10.5 in)
• Largura: 31 mm (1.2 in)
• Profundidade: 303 mm (12.0 in)
• Peso: 1.18 kg (2.6 lb)

---
