1794-OE8H

Visão geral

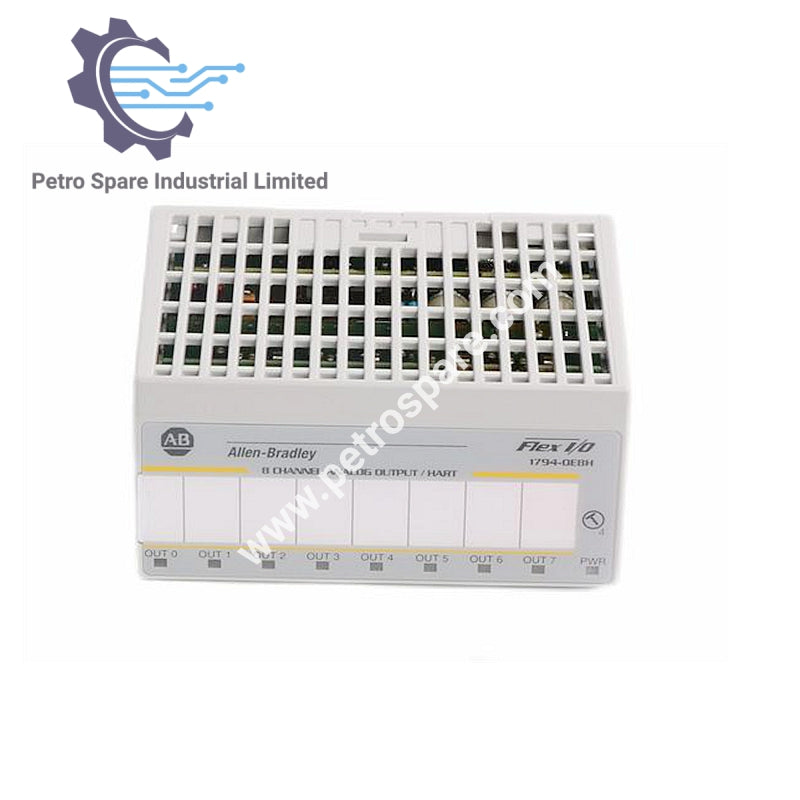

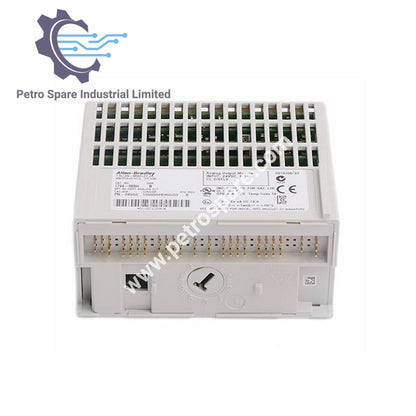

1794-OE8H é um módulo de saída analógica FLEX I/O da Allen-Bradley com 8 canais single-ended, compatível com comunicação HART e conversão sigma-delta para controle preciso de sinais analógicos.

Identificação do módulo

• Modelo: 1794-OE8H

• Tipo de produto: Módulo de saída analógica FLEX I/O (compatível com HART)

• Fabricante: Allen-Bradley Rockwell

• Número de saídas: 8 single-ended, não isoladas

• Base do módulo: 1794-TB3G, 1794-TB3GS

Especificações de saída

• Resolução: 13 bits

• Precisão absoluta: 0,1% da escala total a 20 °C (68 °F)

• Deriva da precisão com a temperatura: 0,010% da escala total para 0…55 °C (32…131 °F)

• Faixa de dados funcional:

• 15 V a 22 mA
• 22 V a 0 mA

• Formato dos dados: Configurável

• Resposta ao degrau: 4 ms até 99% da escala total

• Tipo de conversão: Sigma-delta

Terminais e conexões

• Terminais de saída: 0…2; 4…6; 8…10; 12…14; 17…19; 21…23; 25…27; 29…31

• Terminais da fonte de alimentação: 34/50 (+), 35/51 (-)

• Tensão nominal de alimentação: 24 V CC (usando 1794-PS13)

• Faixa de tensão: 19,2…31,2 V CC (inclui ondulação de 5%)

Indicadores

• Indicadores de falha: 8 LEDs vermelhos

• Indicadores de comunicação HART: 8 LEDs amarelos

• Indicador de alimentação: 1 LED verde

Isolamento e segurança

• Tensão de isolamento: 50 V contínuos, tipo de isolamento básico

• Teste de rotina: 850 V CC por 1 s (lado de campo para o sistema)

• Isolamento entre canais: Nenhum (não há isolamento entre os canais individuais)

Alimentação e condições ambientais

• Dissipação de potência (máx.): 6,1 W a 31,2 V CC

• Classificação do tipo de gabinete: Nenhuma (tipo aberto)

---
