1771-OGD/B

Descrição

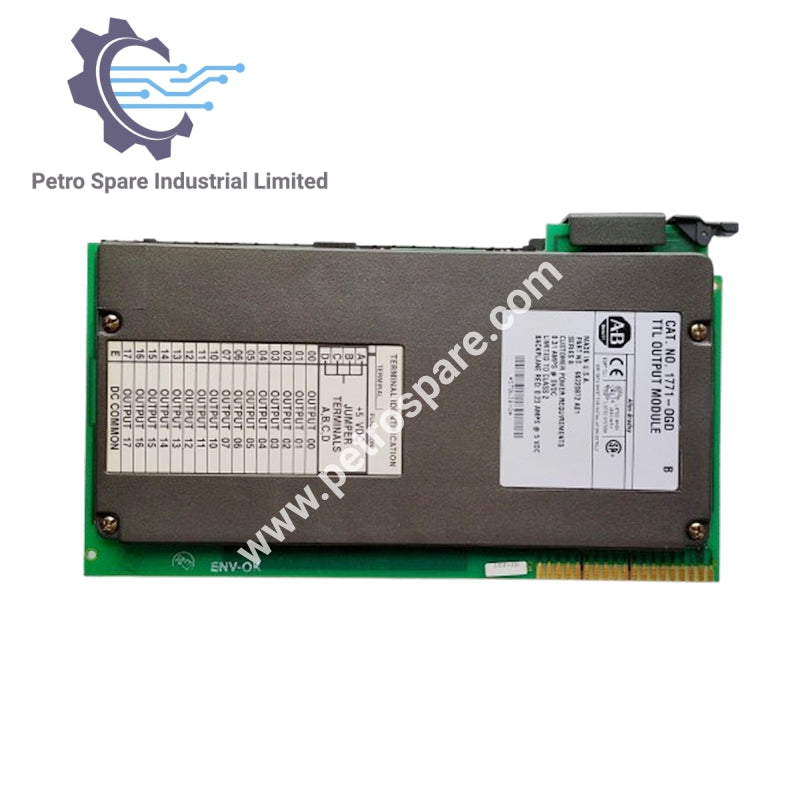

Allen-Bradley 1771-OGD/B é um Módulo de Saída DC da Série 1771 B projetado para uso em chassis 1771 I/O.

Especificações

• Saídas por módulo: 16

• Localização do módulo: Chassis 1771 I/O Série B

• Faixa de tensão de saída:
  • LIGADO = 2,0 a 5,25 V DC
  • DESLIGADO = -0,2 a +0,8 V DC
  • Lógica reversa também suportada

• Corrente máxima de saída: Fonte: 1 mA; Dreno: 20 mA

• Tensão de alimentação do cliente: 5 V DC (+0,25 V), ripple máximo de 50 mV

• Corrente de alimentação do cliente: 310 mA máximo por módulo

• Atraso do sinal de saída: <1 ms

• Dissipação de potência: 2,8 W máximo, 1,0 W mínimo

• Dissipação térmica: 9,5 BTU/h máximo, 3,4 BTU/h mínimo

• Corrente do backplane: 230 mA máximo

• Tensão de isolamento: 1500 V AC rms

Condições Ambientais

• Temperatura de operação: 0°C a 60°C (32°F a 140°F)

• Temperatura de armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade relativa: 5–95% (sem condensação)

Fiação e Instalação

• Tamanho do fio: Até 14 AWG (2 mm²) flexível

• Isolamento: Máx 3/64 pol (1,2 mm)

• Tipo de cabo: Blindado (Belden 8761), Categoria 21

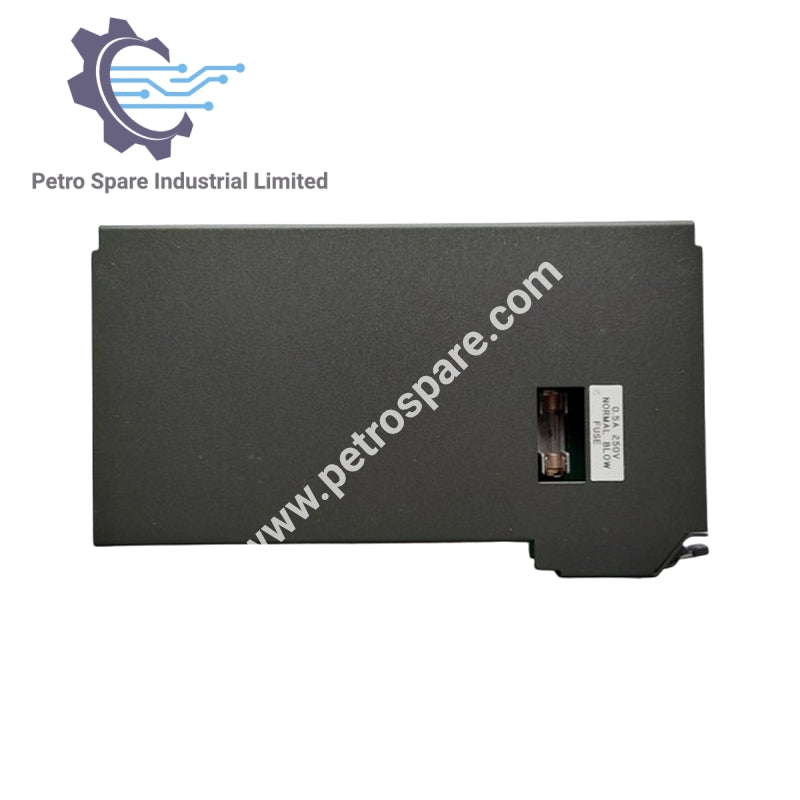

• Fusível: 0,5 A, 250 V Normal Blow

• Chaveamento: Entre 16–18 e 26–28

• Braço de fiação de campo: Número de catálogo 1771-WH

• Torque do parafuso: 7–9 in-lbs

---
