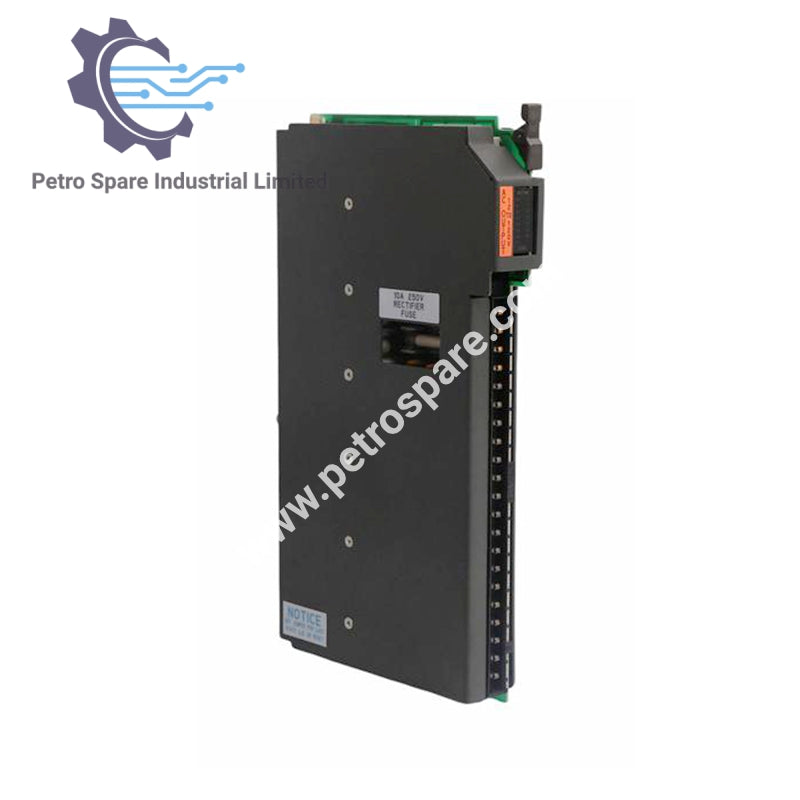

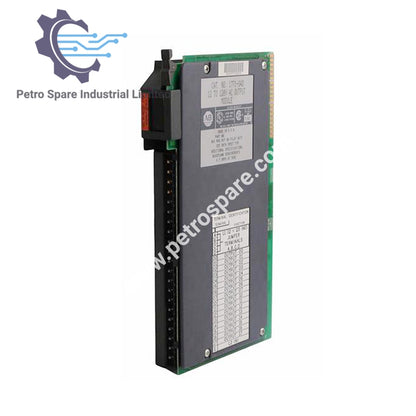

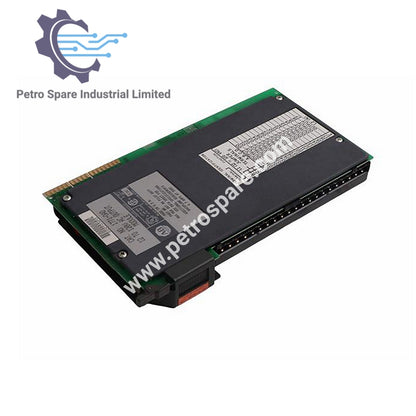

1771-OAD

Visão geral

1771-OAD é um módulo de saída CA Allen-Bradley com 16 canais, projetado para aplicações de 12–120 V CA em sistemas PLC-5, oferecendo comutação confiável com controle de cruzamento por zero e proteção contra surtos.

Identificação do módulo

• Modelo: 1771-OAD

• Tipo de produto: Módulo de saída CA

• Fabricante: Allen-Bradley Rockwell

• Saídas por módulo: 16

• Localização do módulo: Chassis de E/S 1771-A1B a -A4B ou posteriores, chassis 1771-AM1 e -AM2

Especificações de saída

• Faixa de tensão de saída: 10…138 V CA a 47–63 Hz

• Corrente nominal de saída: 2 A por saída (máx. 8 A por módulo)

• Corrente de surto (máx.):

  • 25 A por saída durante 100 ms, repetível a cada 1 s

  • 25 A por módulo durante 100 ms, repetível a cada 1 s

• Corrente de carga mínima: 5 mA por saída

• Queda de tensão no estado ligado (máx.):

  • 1,5 V com corrente de carga > 50 mA

  • 5,8 V com corrente de carga < 50 mA

• Corrente de fuga no estado desligado (máx.): 3,0 mA por saída a 138 V CA

Características de temporização

• Atraso do sinal (máx.):

  • Desligado para ligado: cruzamento por zero, 8,3 ms a 60 Hz, 10,0 ms a 50 Hz

  • Ligado para desligado: cruzamento por zero, 8,3 ms a 60 Hz, 10,0 ms a 50 Hz

Dados de potência e térmicos

• Dissipação de potência: 1,5 W (mín.), 13 W (máx.)

• Dissipação térmica: 5,13 BTU/h (mín.), 48,0 BTU/h (máx.)

• Corrente do backplane: 295 mA

Isolamento e segurança

• Tensão de isolamento: testado a 2500 V CC por 1 s (conformidade com UL508 e CSA C22.2 #142)

Classificações ambientais

• Temperatura de operação: 0…60 °C (32…140 °F)

• Temperatura de armazenamento: -40…85 °C (-40…185 °F)

• Umidade relativa: 5…95% (sem condensação)

Especificações dos condutores

• Bitola do fio: no máximo 14 AWG trançado

• Isolamento: no máximo 3/64 pol.

• Categoria do condutor: 11

• Codificação: entre 10 e 12, entre 20 e 22

---
