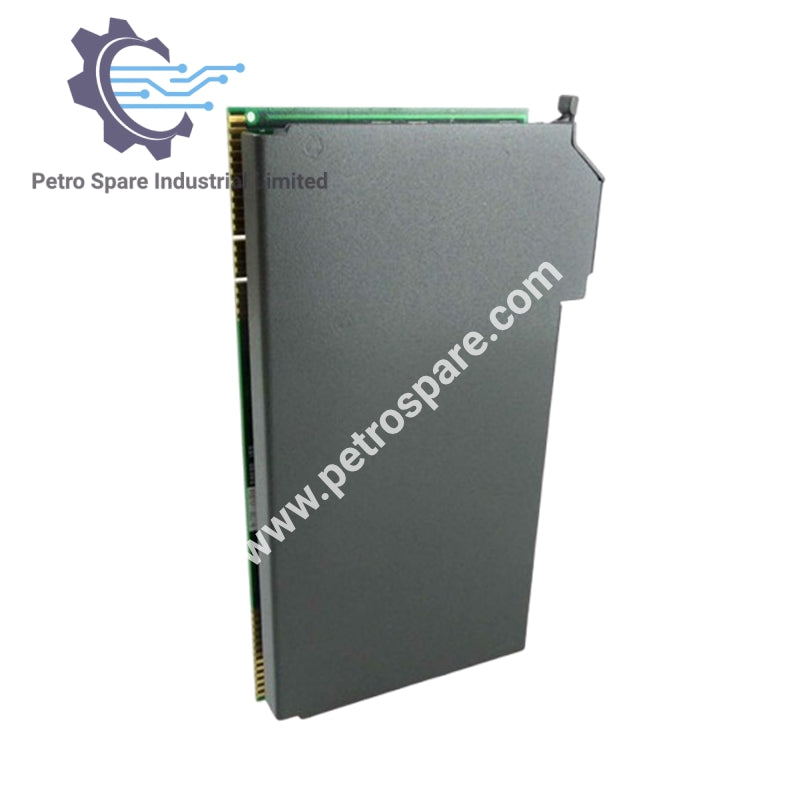

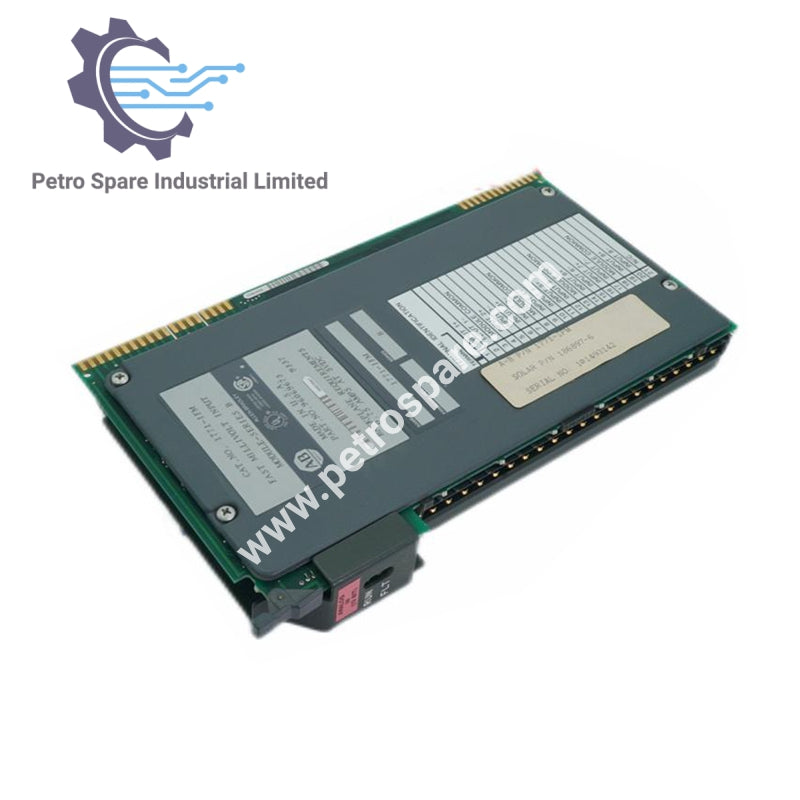

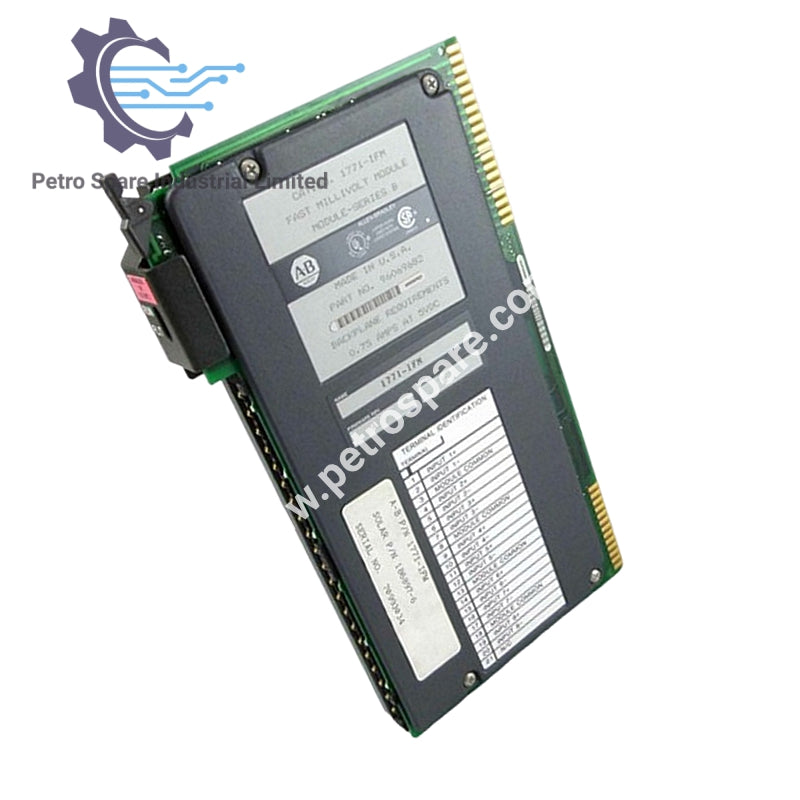

1771-IFM

Visão Geral

O 1771-IFM da Allen-Bradley é um Módulo de Entrada de Milivolts Rápido projetado para medir sinais de milivolts de baixo nível. Ele apresenta alta precisão e resolução, tornando-o adequado para aplicações industriais precisas.

Detalhes do Módulo

• Entradas por Módulo: 8 entradas diferenciais de baixo nível

• Localização do Módulo: Encaixa em um chassi 1771 I/O (1 slot)

Características de Entrada

• Faixa de Tensão de Entrada: 0 a 50 mV

• Resolução: binário de 12 bits

• Precisão: 0,1% da faixa a 25°C

• Linearidade: ±1 LSB

• Repetibilidade: ±1 LSB

• Impedância de Entrada: 1 MΩ

• Tensão Máxima de Entrada: ±10V

• Rejeição de Modo Comum: 100 dB DC a 60 Hz

Proteção e Isolamento

• Tensão de Isolamento: 1500V (transitória)

• Proteção contra sobretensão de entrada: 32V

Corrente e Potência

• Corrente do Backplane: 0,75A @ +5V

Formatos de Saída

• Saída BCD: 0000 a 4095 (BCD com escala selecionável)

• Saída Binária: 32767 Binário

• Unidades de Engenharia Enviadas ao Processador: 9999 BCD

---
