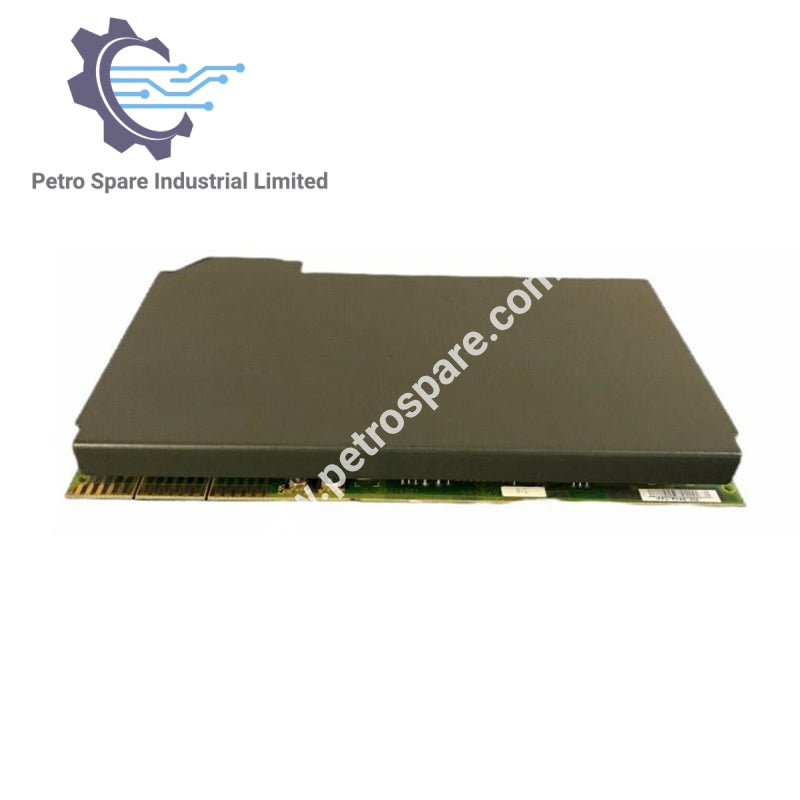

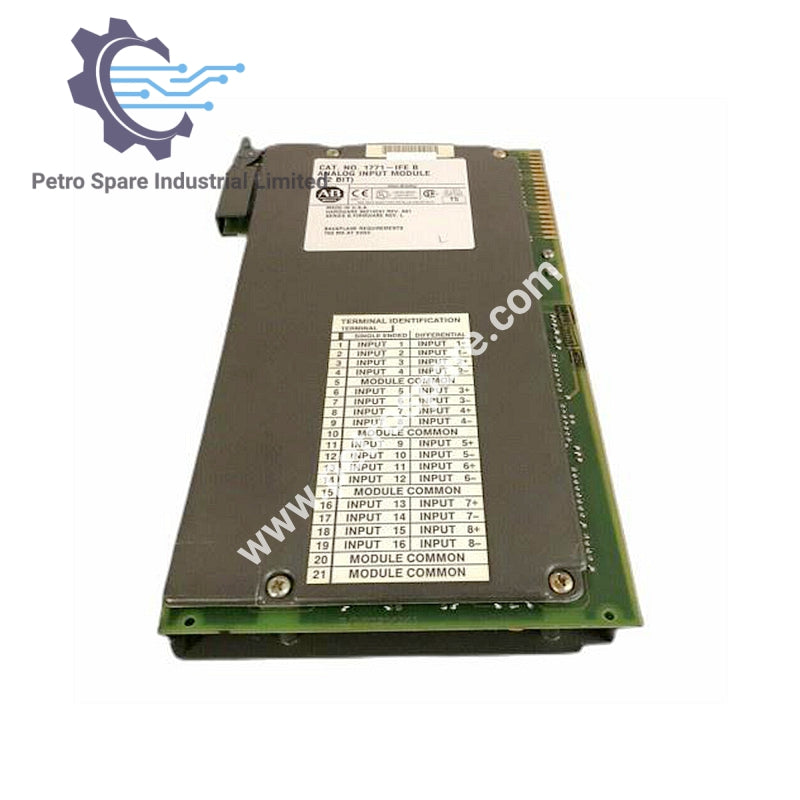

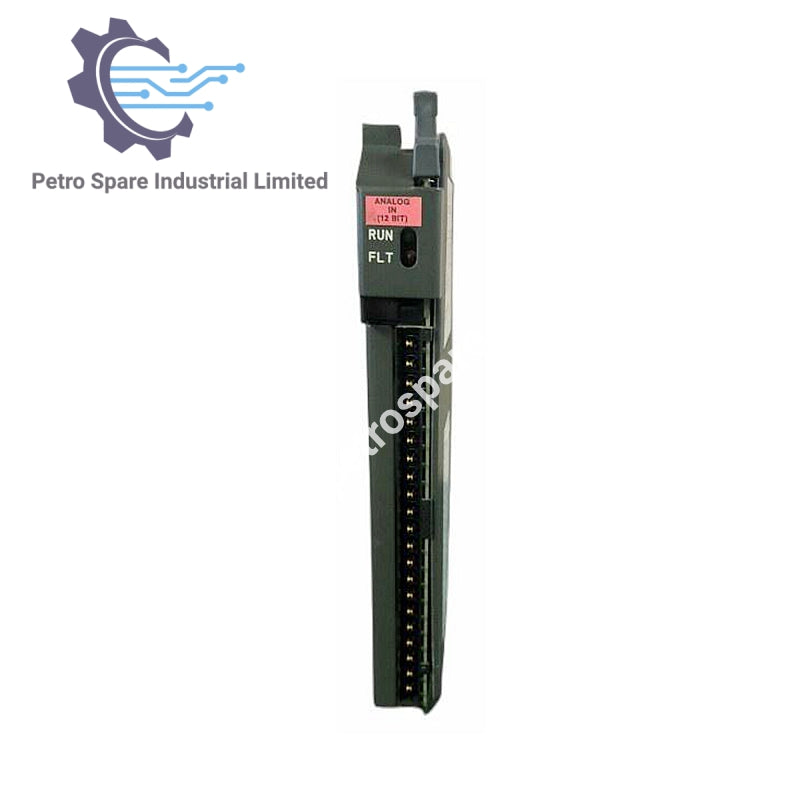

1771-IFE

1771-IFE: Módulo de Entrada Analógica projetado para uso com Allen-Bradley PLC5, compatível com qualquer chassi.

Configuração de E/S

• Canais de Entrada: 8 diferenciais ou 16 single-ended.
• Resolução: binário de 12 bits; 12 bits mais sinal em faixas bipolares.
• Atualização/Resolução do Canal:
  • 18 milissegundos para 8 entradas diferenciais.
  • 36 milissegundos para 16 entradas Single-Ended.
  • Adicione 2,12 ms para filtragem (8 diferenciais).
  • Adicione 4,24 ms para filtragem (16 single-ended).

Especificações Elétricas

• Faixa de Tensão: -10 a 10 Volts DC.
• Faixa de Corrente: -20 a 20 mA.
• Precisão: 0,1% da faixa total @ 25°C.
• Atraso Típico do Sinal DC (Ligado): 10 milissegundos.
• Atraso Típico do Sinal DC (Desligado): 20 milissegundos.
• Atraso Típico do Sinal AC (Desligado): 24 milissegundos.
• Alimentação Externa Necessária: Não.

Varredura e Dados

• Formato de Dados: Binário Natural ou escala BCD para +/- 9999.
• Taxa de Varredura Interna:
  • 12,5 ms para 8 entradas diferenciais (sem filtragem digital).
  • 25 ms para 16 entradas single-ended (sem filtragem digital).

Montagem e Compatibilidade

• Montagem: Montável em Rack.
• Largura do Slot: 1 Slot.
• Braço de Fiação: 1771-WG.

Informações Adicionais

• Corrente do Backplane: 750 mA (Externo).

---
