1771-AF1

Visão Geral do Produto

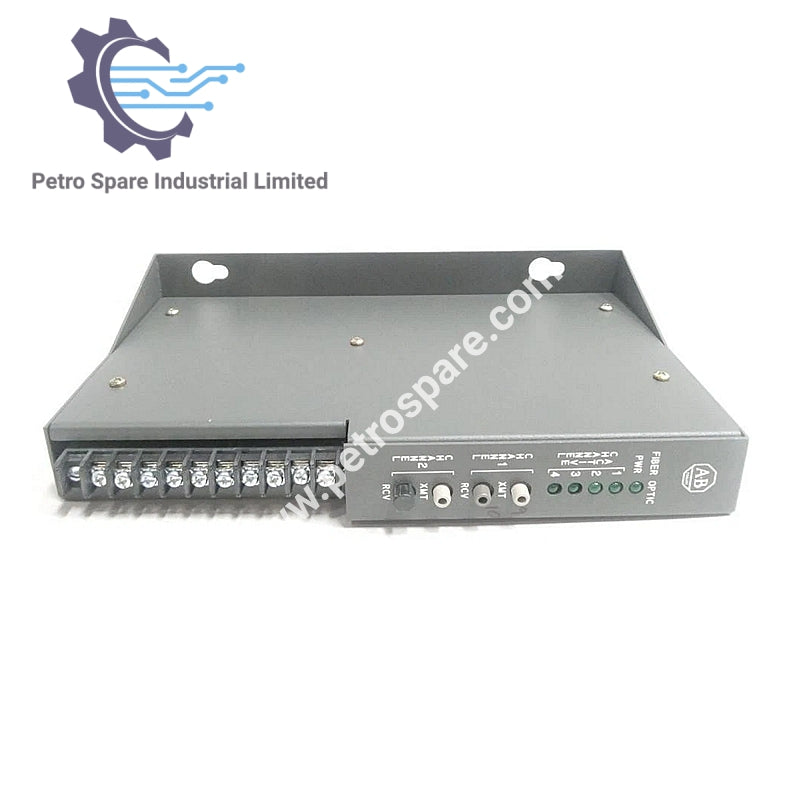

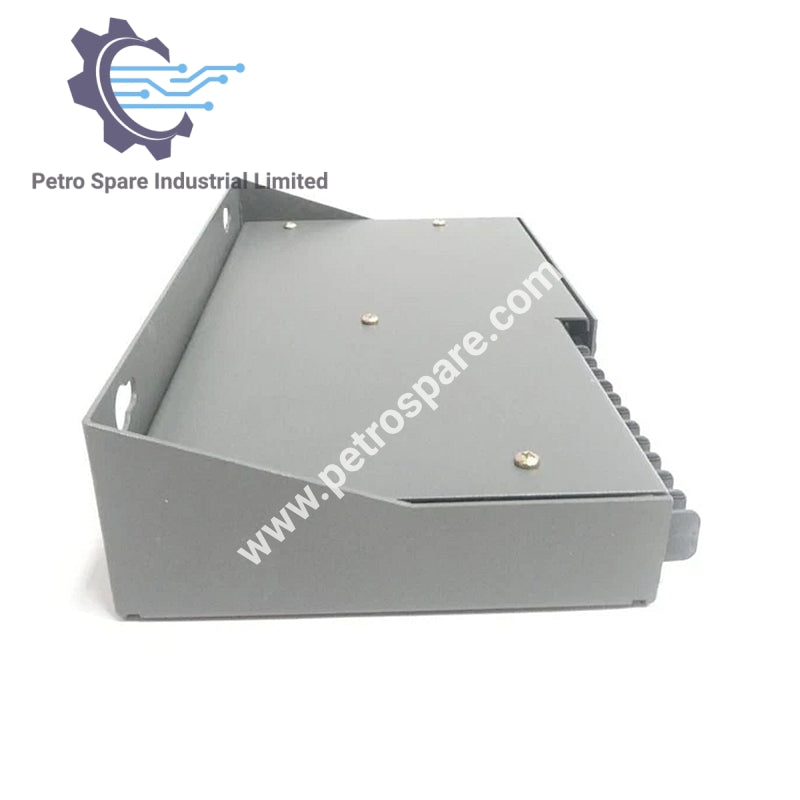

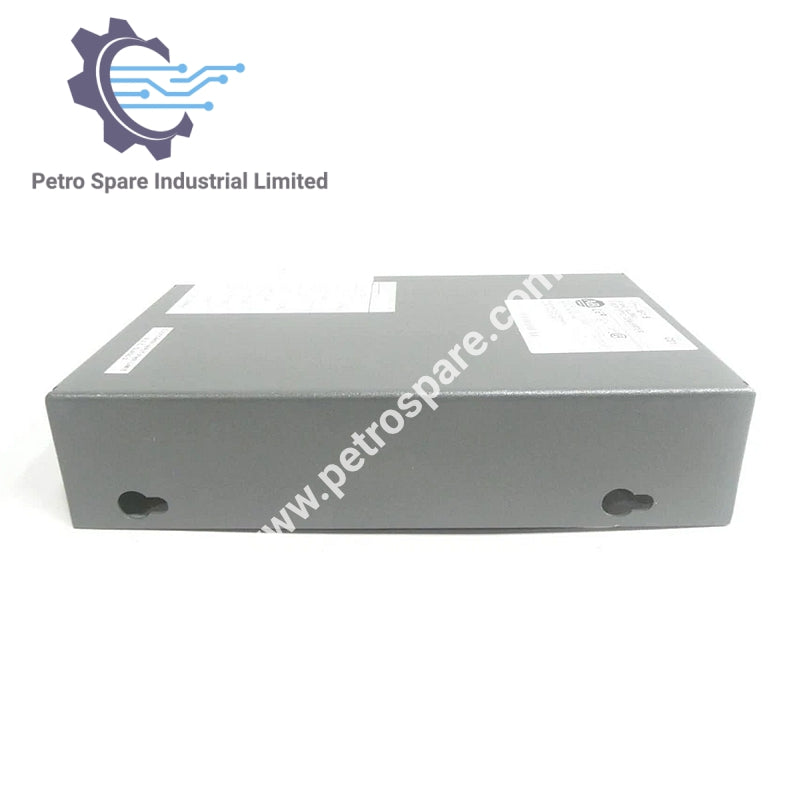

1771-AF1 é um Módulo Conversor de Fibra Óptica Allen-Bradley da Rockwell Automation, projetado para configurações de comunicação ponto a ponto ou estrela usando conexões de fibra óptica em sistemas de controle industrial.

Características Elétricas

• Fonte de Alimentação (Fornecida pelo Usuário): +5V DC @ 1A

• Ripple e Ruído: 7mV RMS (máximo)

• Regulação de Carga e Linha: ±0,15% (mínimo)

• Dissipação de Potência: 3,0W (10,3 BTU/h)

• Corrente do Backplane (1771-AF): 600mA @ 5V DC (4 portas LIGADAS)

• Classe de Potência: NEC Classe 2

Especificações Ópticas

• Configuração: Ponto a ponto ou estrela

• Comprimento de Onda Óptico: 820 nm

• Sensibilidade do Receptor: −24 dBm @ 1 metro (fibra 100/140 µm)

• Potência do Transmissor (Óptica):

• −21,0 dBm @ 1 m (fibra 50/125 µm)

• −16,1 dBm @ 1 m (fibra 62,5/125 µm)

• −14,1 dBm @ 1 m (fibra 85/125 µm)

• −12,6 dBm @ 1 m (fibra 100/140 µm)

• −5,6 dBm @ 1 m (fibra 200/230 µm)

• Tipo de Conector: SMA-905 ou equivalente

Condições Ambientais

• Temperatura de Operação: 10°C a 60°C (32°F a 140°F)

• Temperatura de Armazenamento: −40°C a 85°C (−40°F a 185°F)

• Umidade (Sem condensação): 5–95%

Instalação

• Localização do Módulo: Unidade 1771-AF1 independente

---
