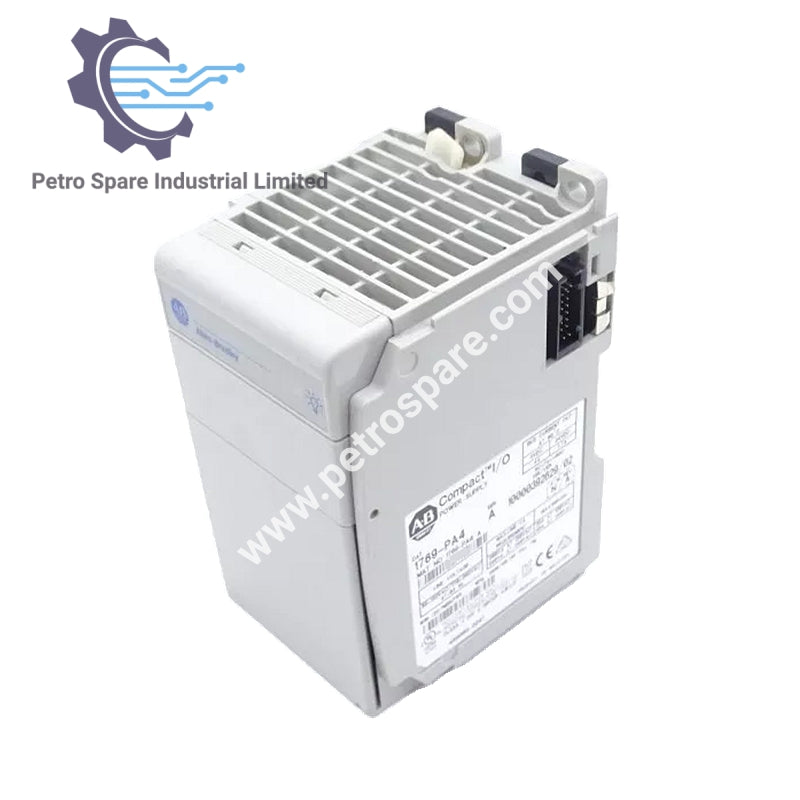

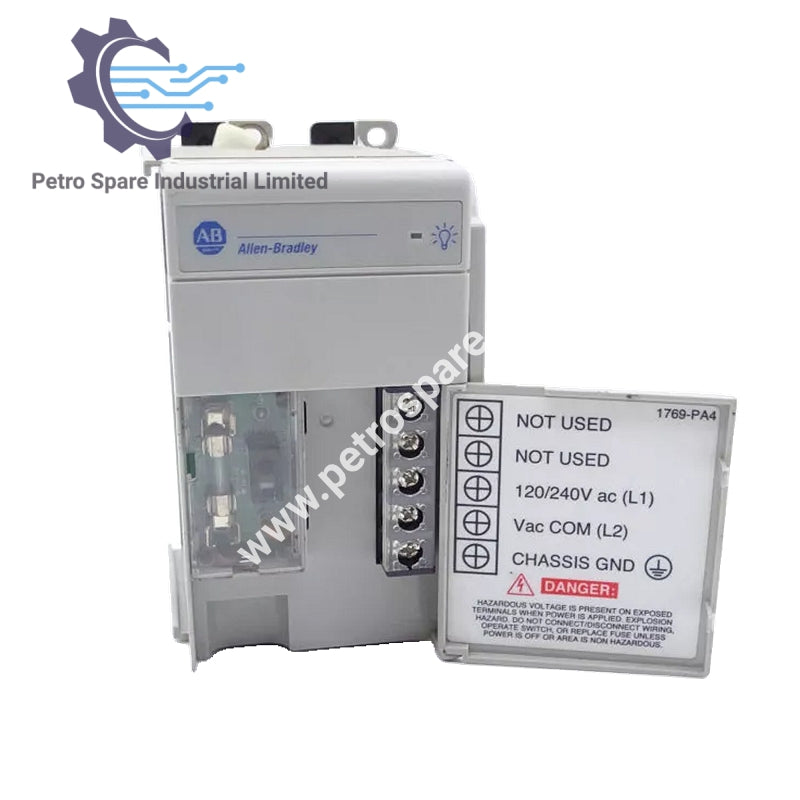

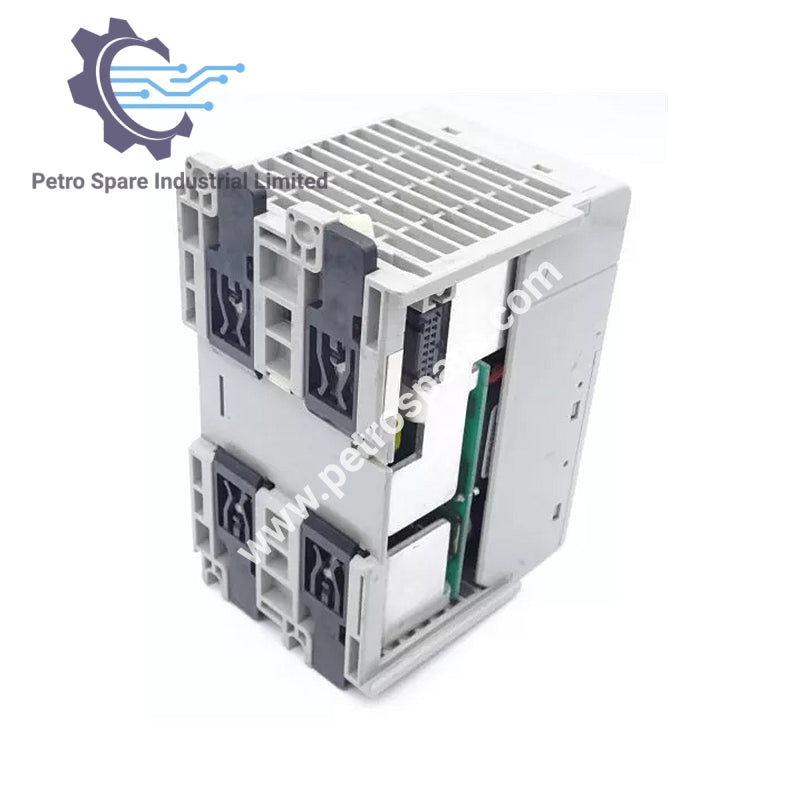

1769-PA4

Visão Geral

1769-PA4 é um Módulo de Fonte de Alimentação CA CompactLogix projetado para fornecer energia aos módulos de E/S, suportando até 16 módulos em um sistema.

Informações Gerais

• Linha de Produto: CompactLogix

• Tipo de Módulo: Módulo de Fonte de Alimentação CA

Especificações Elétricas

• Potência de Entrada: 120V CA

• Faixa de Tensão de Entrada: 85–265V CA ou 170–265V CA (selecionável por chave)

• Frequência de Entrada: 47–63 Hz

• Consumo de Energia: 200 VA @ 120V CA, 240 VA @ 240V CA

• Dissipação de Energia: 8W @ 60°C (140°F)

• Corrente de Partida (Máx): 25A @ 132V CA

Saída e Capacidade

• Classificação de Distância da Fonte de Alimentação: 8 (suporta até 16 módulos de E/S)

• Capacidade de Corrente @ 5V CC: 4.0A

• Capacidade de Corrente @ 24V CC: 2.0A

Especificações Físicas

• Dimensões (AxLxP): 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pol.), altura incluindo abas de montagem: 138 mm (5.43 pol.)

• Peso: 525 g (1.16 lb)

• Tipo de Invólucro: Nenhum (Estilo Aberto)

Fiação e Proteção

• Tipo de Fio: Fio de cobre, classificado para 90°C

• Tamanho do Fio Sólido: 22 a 14 AWG

• Tamanho do Fio Trançado: 22 a 16 AWG

• Tipo de Fusível: Littelfuse 02153.15MXP; Wickmann 19195-3.15A

---
