1769-OV16

Visão Geral

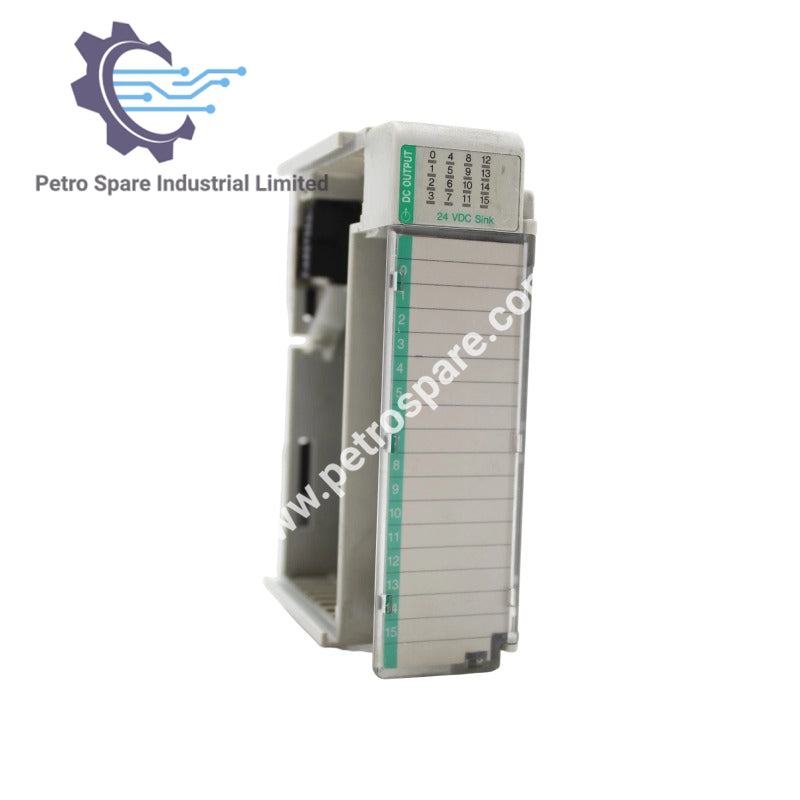

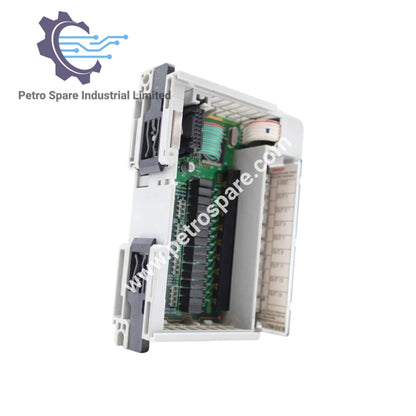

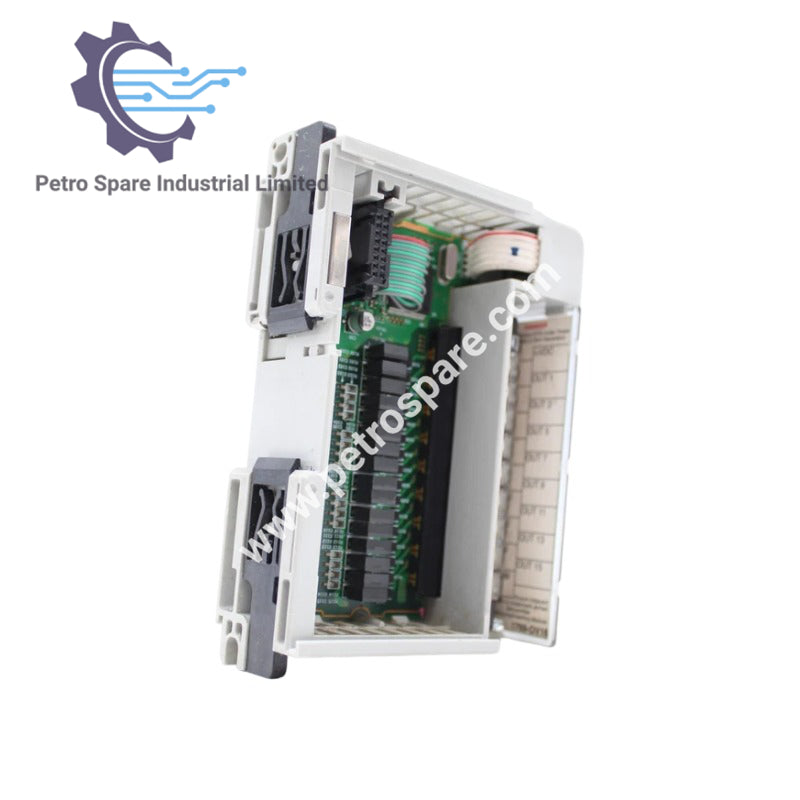

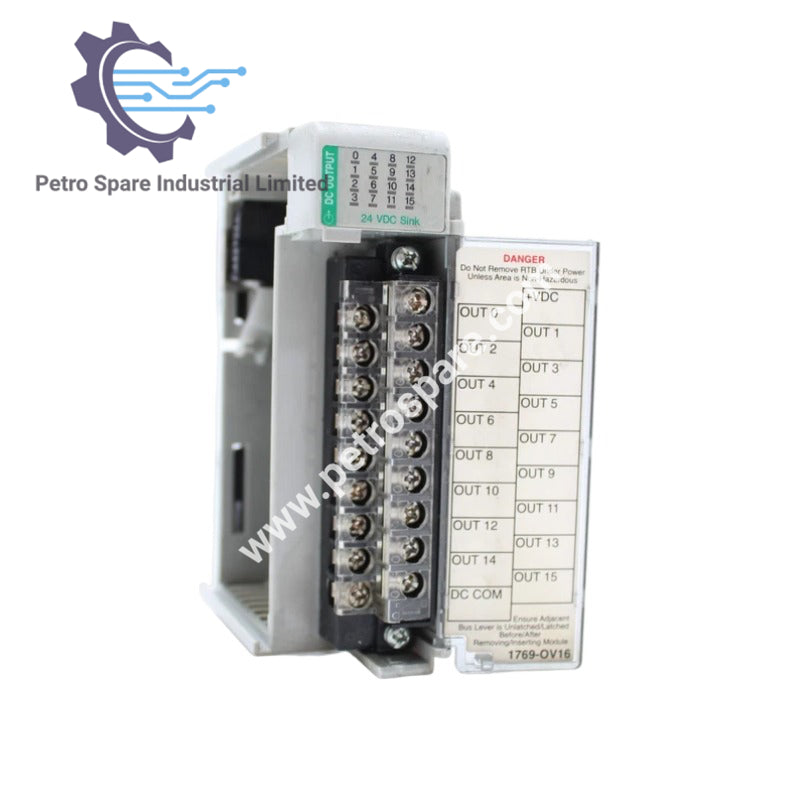

Módulo de Saída Discreta 1769-OV16 Allen-Bradley CompactLogix é um módulo de saída sinking de 24 VDC projetado para fornecer comutação confiável para controladores CompactLogix e MicroLogix 1500.

Configuração de Saída

• Número de Saídas: 16

• Número de Canais: 16

• Grupo de Saída: 1 grupo

• Configuração de Fiação: Sink

• Tipo de Módulo: módulo de saída discreta 24 VDC

• Tensão de Saída: 24 VDC

• Faixa de Tensão de Saída: 20,4–26,4 VDC

Classificações Elétricas

• Corrente de Saída por Ponto: 0,5 A @ 60 °C; 1,0 A @ 30 °C

• Corrente de Saída por Módulo: 4,0 A @ 60 °C; 8,0 A @ 30 °C

• Corrente de Surto: 2,0 A por 10 ms, repetível a cada 2 s

• Corrente de Fuga no Estado DESLIGADO: 1,0 mA @ 26,4 VDC

• Corrente do Backplane (5,1 V): 200 mA

Características de Tempo

• Tempo de Atraso para Ligar a Saída: 0,1 ms

• Tempo de Atraso para Desligar a Saída: 1,0 ms

Resolução

• 14 bits em 21 V (1,3 mV)

• 13 bits em 10,5 V + bit de sinal

Classificações Mecânicas

• Invólucro: Estilo aberto

• Tipo de Fio: Cobre-90

• Tamanho do Fio Sólido: 22–14 AWG

• Tamanho do Fio Trançado: 22–16 AWG

---
