1769-IF4FXOF2F

Visão Geral

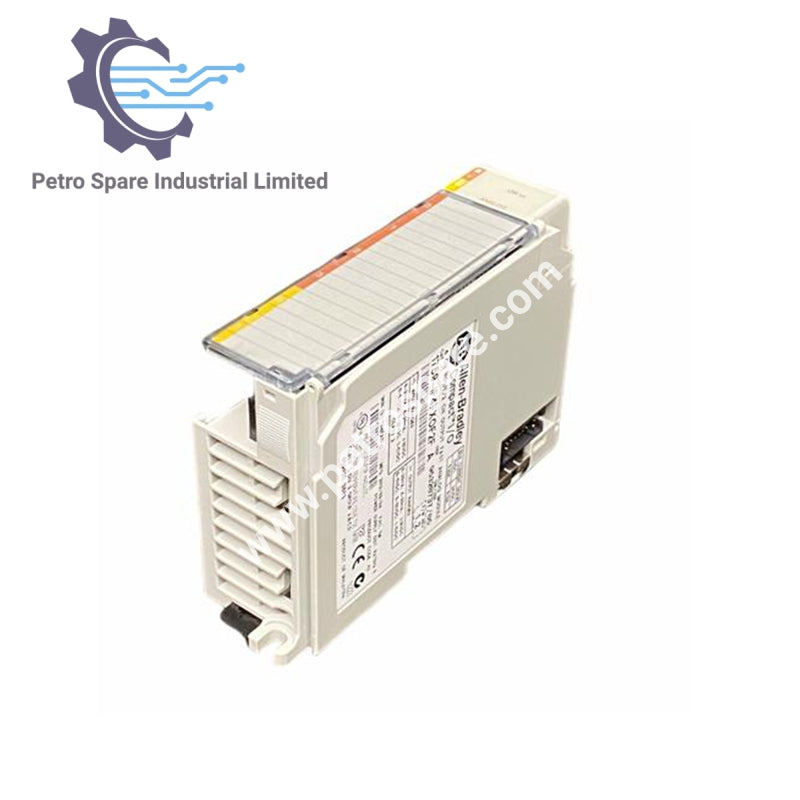

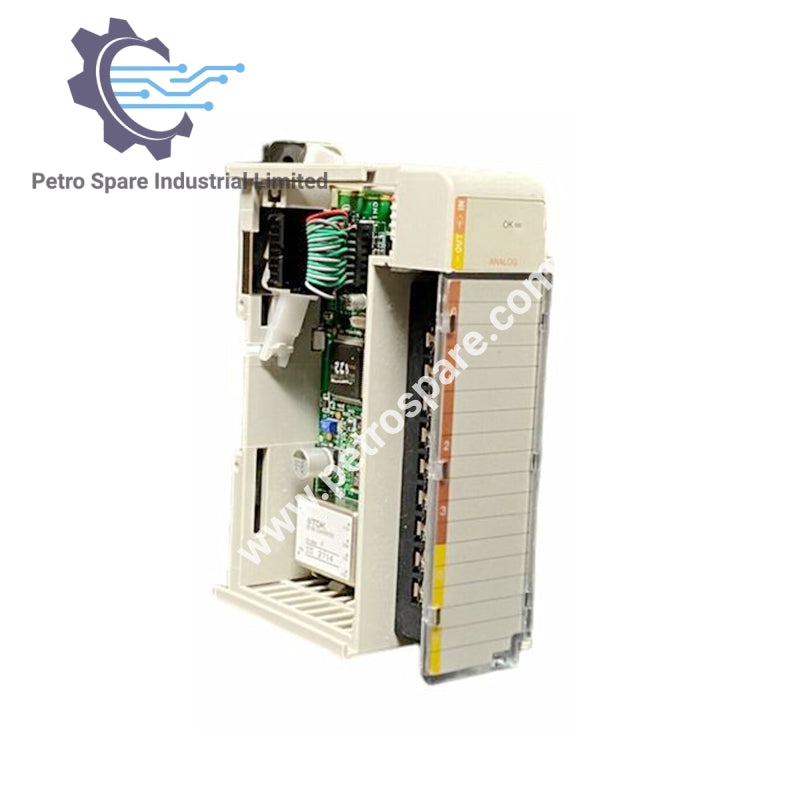

O Módulo Analógico de Entrada/Saída Rápida Combinado 1769-IF4FXOF2F da Allen-Bradley é projetado para aplicações de automação industrial, oferecendo entrada e saída analógica confiáveis.

Especificações Elétricas

• Consumo de Corrente @ 5.1V: 220 mA

• Consumo de Corrente @ 24V: 120 mA

• Dissipação de Calor, Máx: 3.39 W

Dimensões Físicas

• Dimensões (AxLxP): 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.)

• Altura com Abas de Montagem: 138 mm (5.43 in.)

• Peso, Aproximado: 290 g (0.64 lb)

• Largura do Slot: 1

• Localização do Módulo: trilho DIN ou montagem em painel

Compatibilidade da Fonte de Alimentação

• Fonte de Alimentação: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

• Classificação de Distância da Fonte de Alimentação: 8 módulos

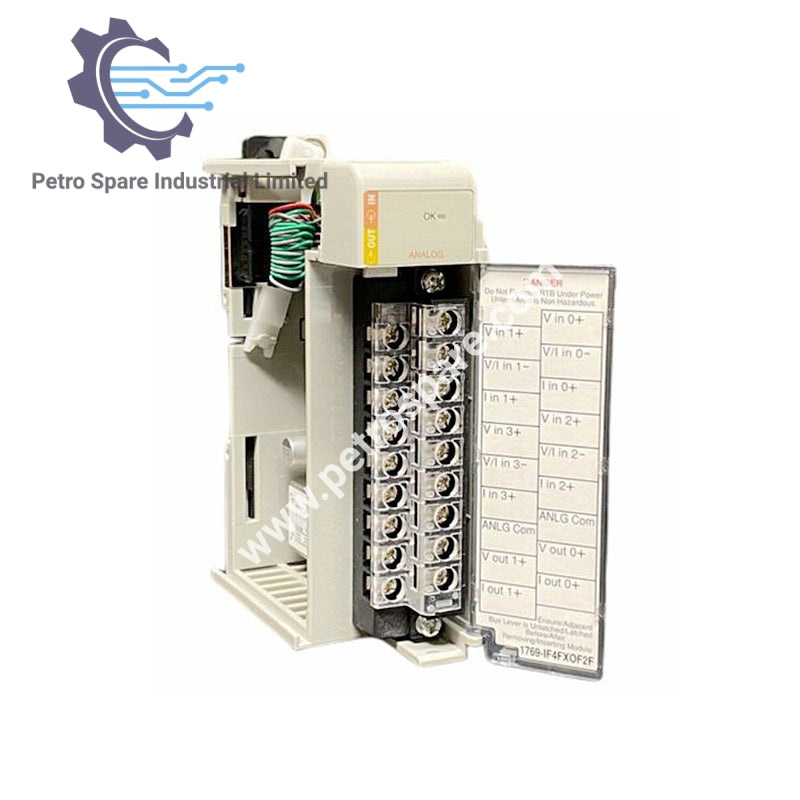

Detalhes da Conexão

• Torque do Parafuso do Terminal: 0.68 N•m (6 lb•in)

• Torque do Parafuso de Fixação: 0.46 N•m (4.1 lb•in)

• Tamanho do Fio (Rígido): 22 a 14 AWG

• Tamanho do Fio (Flexível): 22 a 16 AWG

• Tipo de Fio: Cu-90 °C (194 °F)

Peças de Substituição

• Bloco de Terminais de Substituição: 1769-RTBN18 (1 por kit)

• Etiqueta da Porta de Substituição: série 1769-RL2 B (2 por kit)

• Porta de Substituição: 1769-RD (2 por kit)

Dados e Configuração

• Palavras de Entrada: 10

• Palavras de Saída: 4

• Palavras de Configuração: 42

Classificação do Invólucro

• Classificação do Tipo de Invólucro: Nenhum (estilo aberto)

---
