1762-IR4

Visão Geral

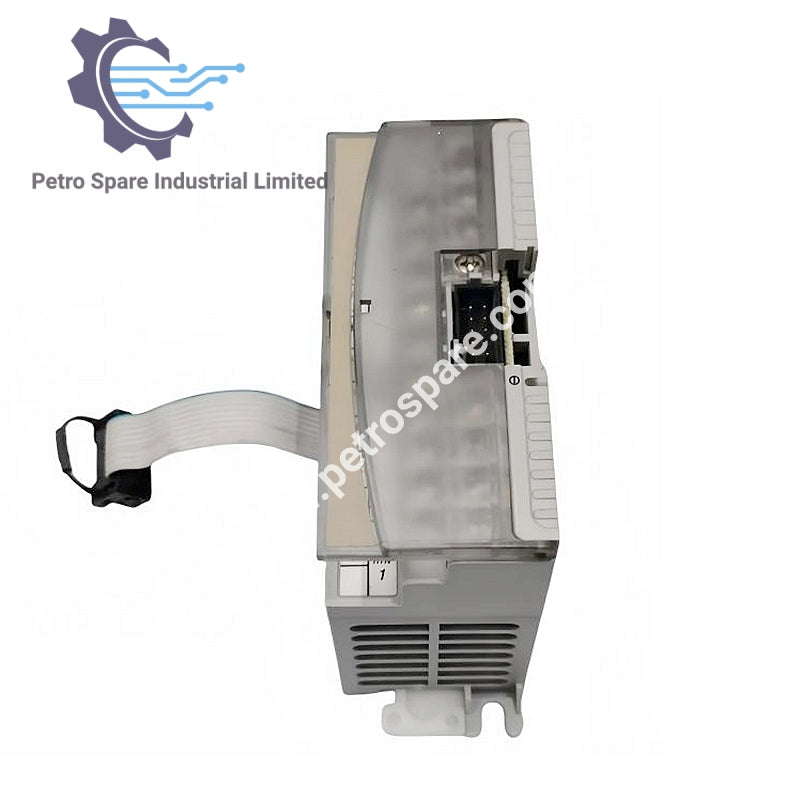

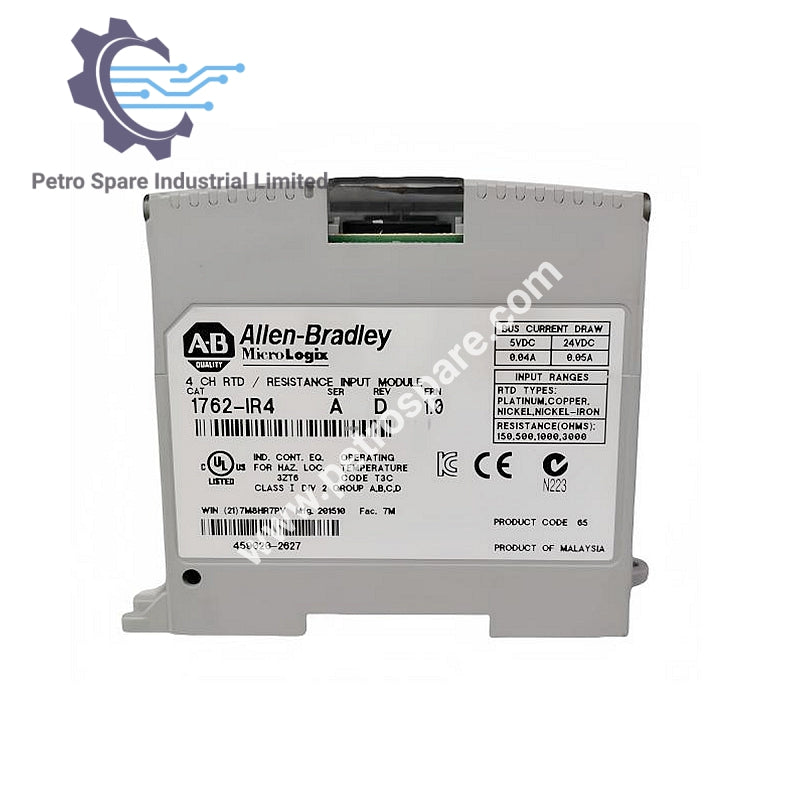

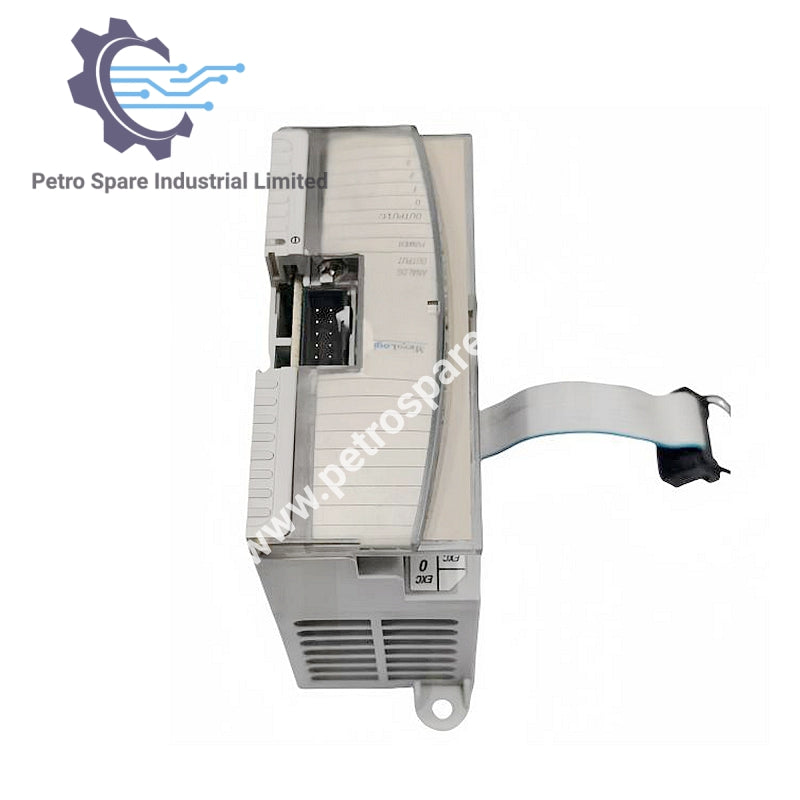

Allen-Bradley 1762-IR4 é um módulo de entrada RTD/Resistência de 4 canais projetado para controladores MicroLogix, suportando múltiplos tipos de RTD e medição de resistência para monitoramento preciso de temperatura e resistência.

Requisitos de Energia

• Corrente Máxima do Barramento: 40 mA @ 5 VDC, 50 mA @ 24 VDC

Especificações de Entrada

• Canais: 4 canais de entrada

• Entradas Suportadas: RTD (Platina 385/3916, Cobre 426, Níquel 672/618, Níquel-Ferro 518)

• Faixa de Resistência: 0…3000 Ω

• Frequência do Filtro: 10 Hz…1 kHz

• Unidades de Temperatura: °C ou °F

• Formatos de Dados: Bruto/Proporcional, Unidades de Engenharia, Unidades de Engenharia ×10, Escalonado para PID, Faixa Percentual

Precisão

• A 25 °C (77 °F) com Auto-Calibração:

• RTD: ±0,2…±0,6 °C (±0,36…±1,08 °F), dependendo do tipo de RTD

• Resistência: ±0,5…±1,5 Ω, dependendo do valor da resistência

• A 0…55 °C (32…131 °F) com Auto-Calibração:

• RTD: ±0,4…±1,1 °C (±0,72…±1,98 °F), dependendo do tipo de RTD

• Resistência: ±0,25…±2,5 Ω, dependendo do valor da resistência

Desempenho

• Tempo de Atualização do Canal: 6…303 ms por canal habilitado, dependendo da seleção do filtro

Diagnósticos

• Diagnóstico de Canal: Reporta condições de entrada fora da faixa ou aberta

---
