ADV159-P00

Visão Geral

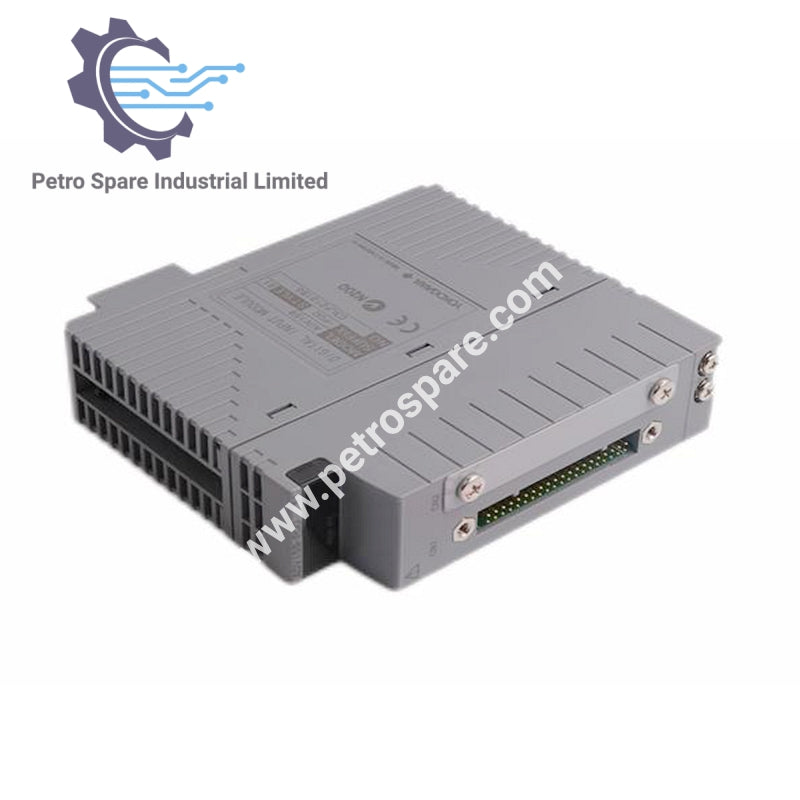

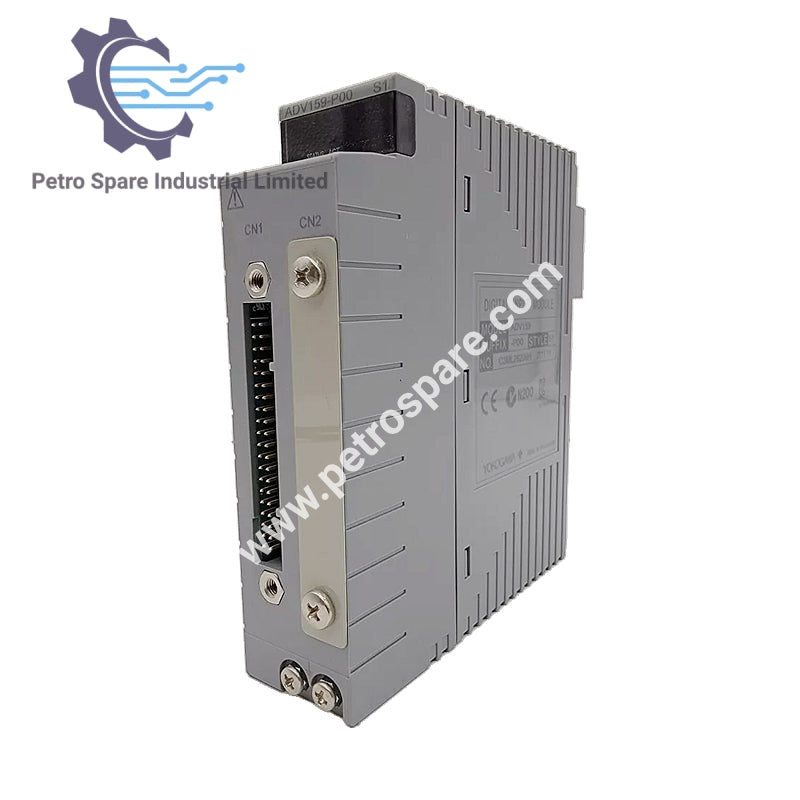

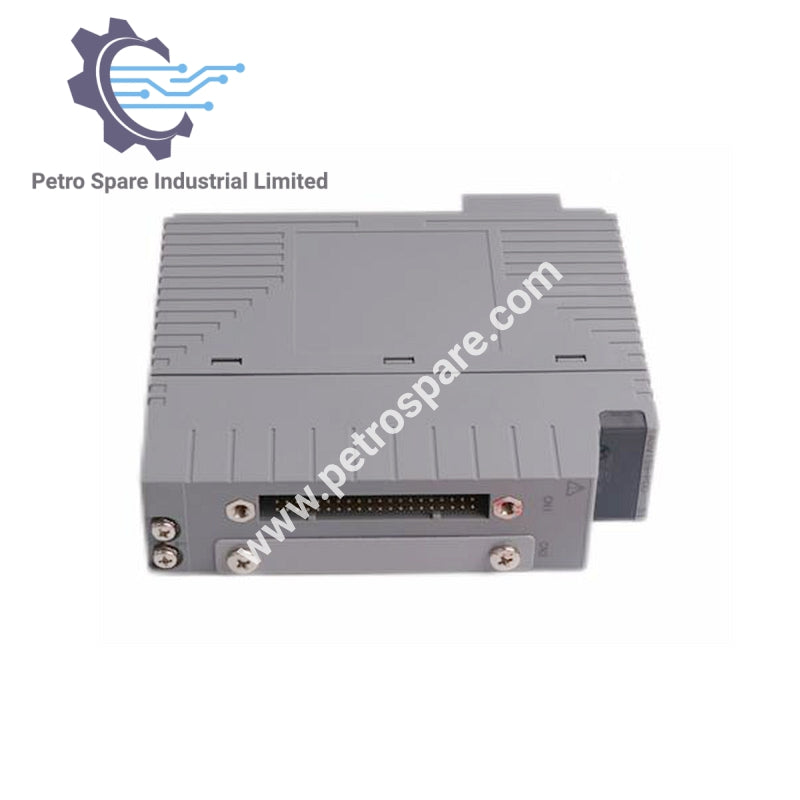

O Módulo de Entrada Digital Yokogawa ADV159-P00 oferece 32 canais de entrada isolados e suporta sinais de entrada tanto de contato quanto de tensão, projetado para uso em sistemas de controle industrial.

Modelo e Códigos de Sufixo

• Modelo: Módulo de Entrada Digital ADV159 para ST3 Compatível (32 canais, canais isolados)

• Códigos de Sufixo:

• -P: Com entrada de botão de pressão

• 0: Sempre 0

• 0: Tipo básico

Especificações de Entrada

• Número de Canais E/S: 32 canais, isolados

• Sinal de Entrada:

• Sinal DESLIGADO: 4,5 a 25 V CC

• Sinal LIGADO: ±1 V CC, ≤200 Ω

• Sinal DESLIGADO: ≥100 kΩ

• Sinal LIGADO: ≤200 Ω

• Entrada de Contato:

• Entrada de Tensão:

• Corrente Mínima (Contato em Curto): 1,25 mA

• Classificação do Contato de Entrada: 5 V CC, 20 mA ou mais

Características

• Função de Entrada de Botão: Suportada

• Tempo de Resposta da Entrada: 8 ms (para entrada de status)

• Tempo Mínimo de Detecção LIGADO: 20 ms (para entrada de botão)

• Ciclo Máximo LIGAR/DESLIGAR: 25 Hz (para entrada de botão)

Características Elétricas

• Consumo Máximo de Corrente: 330 mA (5 V CC)

Características Físicas

• Peso: Aproximadamente 0,40 kg

---
