FEN-31

Descrição

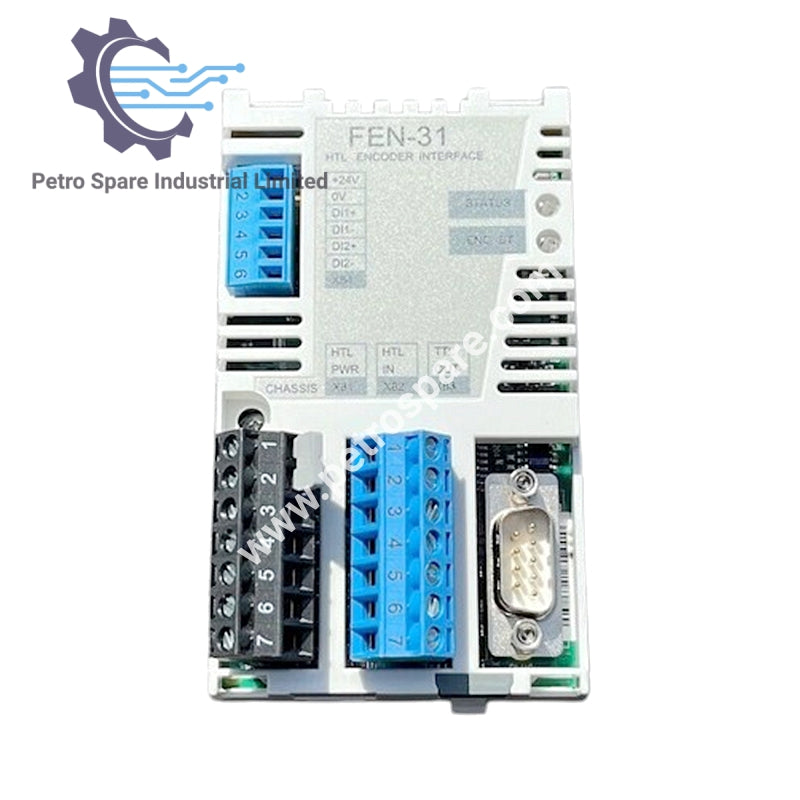

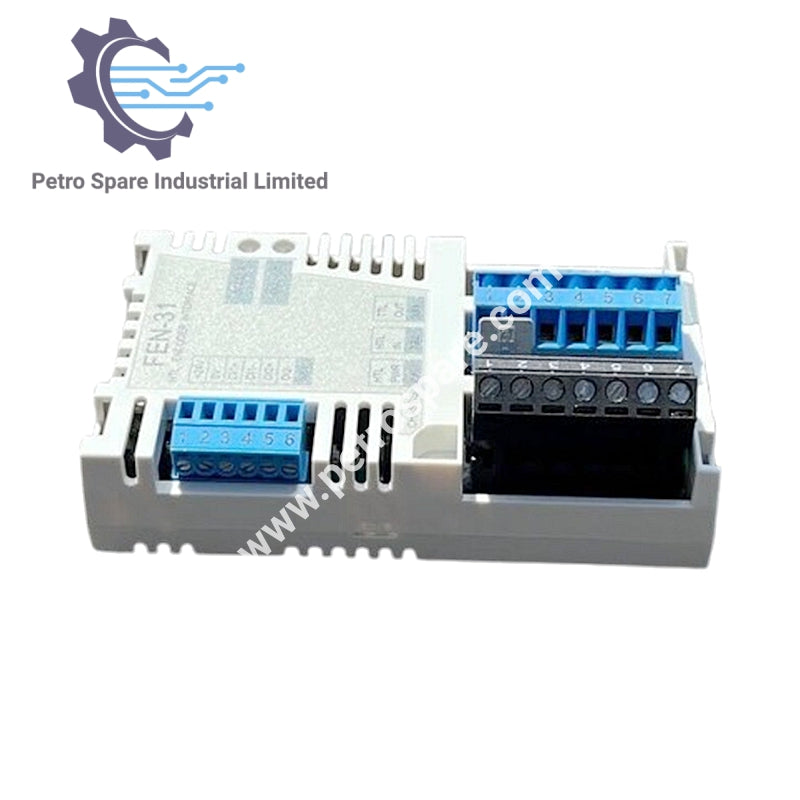

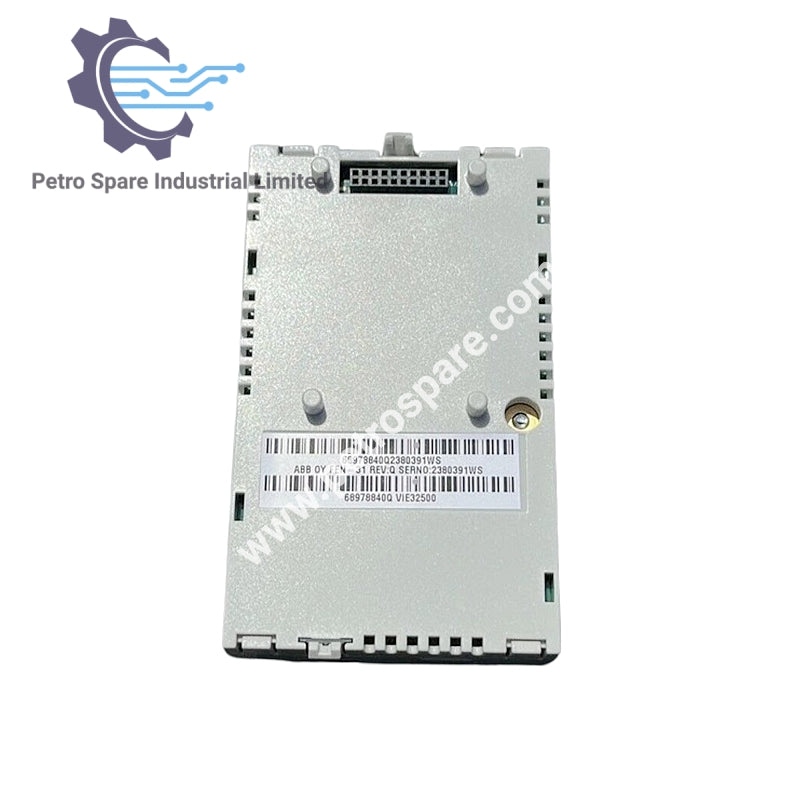

FEN-31 é um módulo de interface de codificador HTL da ABB.

Energia e Proteção

• Consumo Máximo de Energia: 350 mA a 24 V (Potência máxima combinada de codificadores, travas e cabeamento 5 W)

• Grau de Proteção: IP20

Conectores

• Soquete de 20 pinos

• 2 × plugues destacáveis de 7 pinos, fio máximo de 2,5 mm², torque de aperto 0,5 N·m

• D-Sub de 9 pinos

• Plugue destacável de 6 pinos, fio máximo de 1,5 mm², torque de aperto 0,3 N·m

Entrada do Codificador HTL (X81 e X82)

• Tensões de Alimentação: +15 V CC ±20% 200 mA (codificadores HTL), +24 V CC ±20% 200 mA

• Fonte de Alimentação Externa: 10–24 V CC

• Frequência do Sinal: Até 300 kHz

• Canais Suportados: A, B e Z

• Níveis de Sinal: “0” < 3,5 V, “1” > 7,5 V

• Tipos de Codificadores Suportados: Push-Pull Diferencial, Push-Pull Single-ended, Coletor Aberto, Emissor Aberto

• Comprimentos de Cabo Suportados: 300 m diferencial, 200 m single-ended, 100 m coletor/emissor aberto

• Faixa de Velocidade: –32768 a 32767 rpm

• Resolução de Velocidade: 0,04 RPM (24 bits)

• Resolução de Posição: 16 M/rev (24 bits)

• Precisão de Posição: 4× contagem de pulsos/rev

• Isolamento: Isolado junto com entradas digitais

Saída de Emulação do Codificador TTL (X83)

• Função: Suporta emulação de codificador incremental TTL, 1–65535 pulsos/rev, com marca de referência CH A, CH B, CH Z

• Interface: RS-422/485, 500 kHz máx.

• Comprimento Máximo do Cabo: 100 m

• Faixa de Velocidade: –32768 a 32767 rpm

• Resolução de Posição: 4× contagem de pulsos/rev

• Isolamento: Isolado eletricamente da entrada HTL e da placa de controle

---
