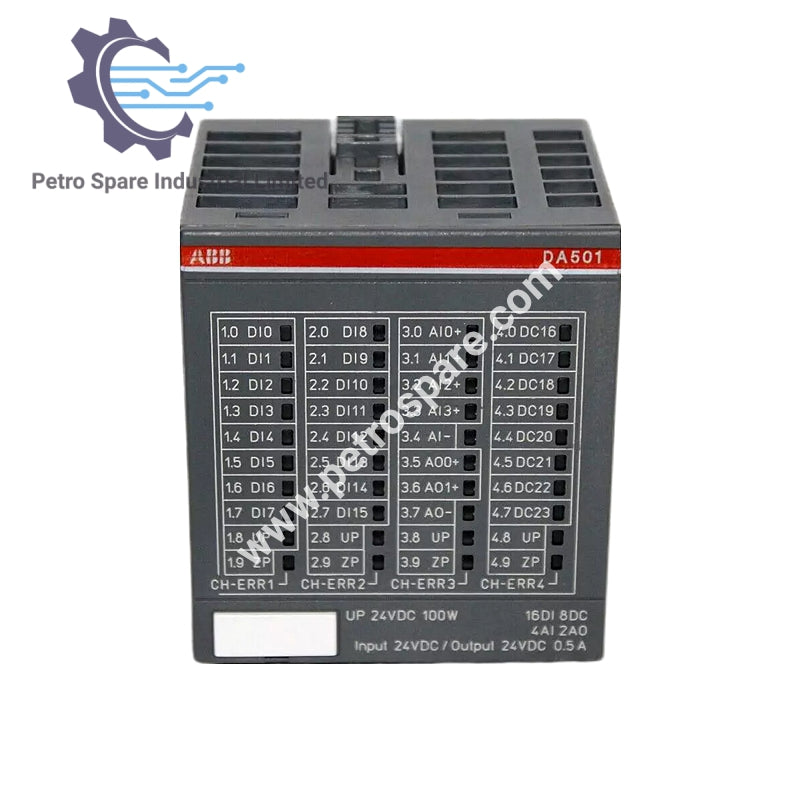

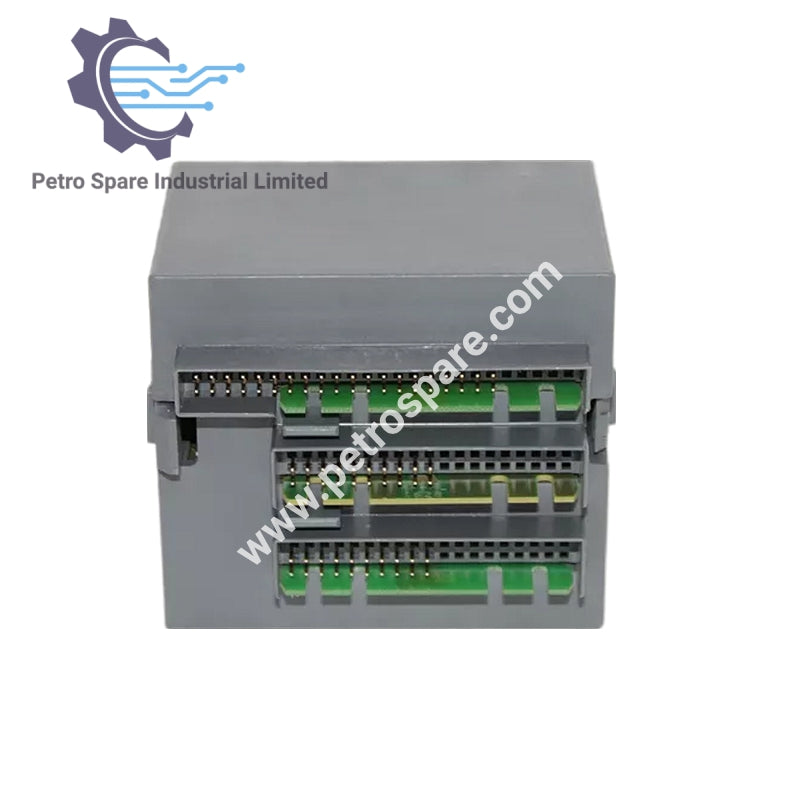

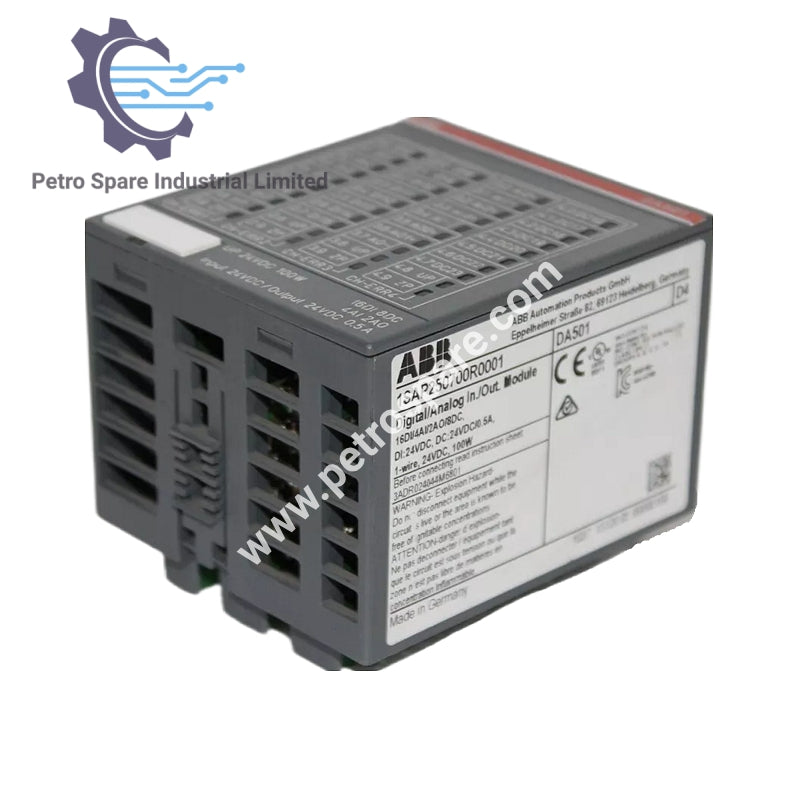

DA501

Descrição

• Modelo: DA501
• Tipo: Módulo de Entrada/Saída Digital/Analógico
• Função: Fornece interfaces de entrada e saída para sinais digitais e analógicos
• Canais: 16 Entradas Digitais (DI), 8 Saídas Digitais (DC), 4 Entradas Analógicas (AI), 2 Saídas Analógicas (AO)

Especificações Técnicas

• Tensão de Alimentação do Processo: 24 V DC
• Consumo de Corrente:
  • Do UP: 0,07 A + máx. 0,5 A por saída
  • Da fonte de alimentação 24 V DC: aprox. 2 mA
• Corrente de Surto: 0,04 A²s
• Potência Máxima Dissipada: 6 W (saídas sem carga)
• Peso: aprox. 125 g

Conexões & Proteção

• Terminais:
  • UP (+24 V DC): 1.8, 2.8, 3.8, 4.8
  • ZP (0 V DC): 1.9, 2.9, 3.9, 4.9
• Proteção:
  • Contra tensão reversa
  • Fusível de proteção nominal no UP: 10 A rápido
• Isolamento Galvânico: Sim, por módulo

Condições de Operação

• Posição de Montagem: Horizontal ou vertical (com redução de carga)
• Resfriamento: O resfriamento por convecção natural não deve ser impedido
• Redução de Temperatura: Carga de saída reduzida para 50% a +40°C

---
