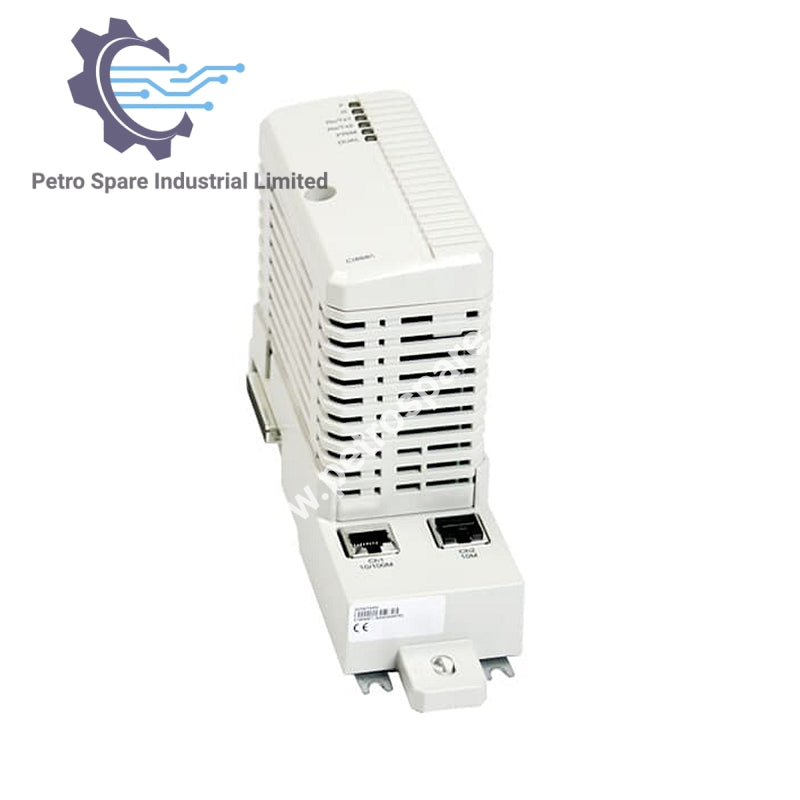

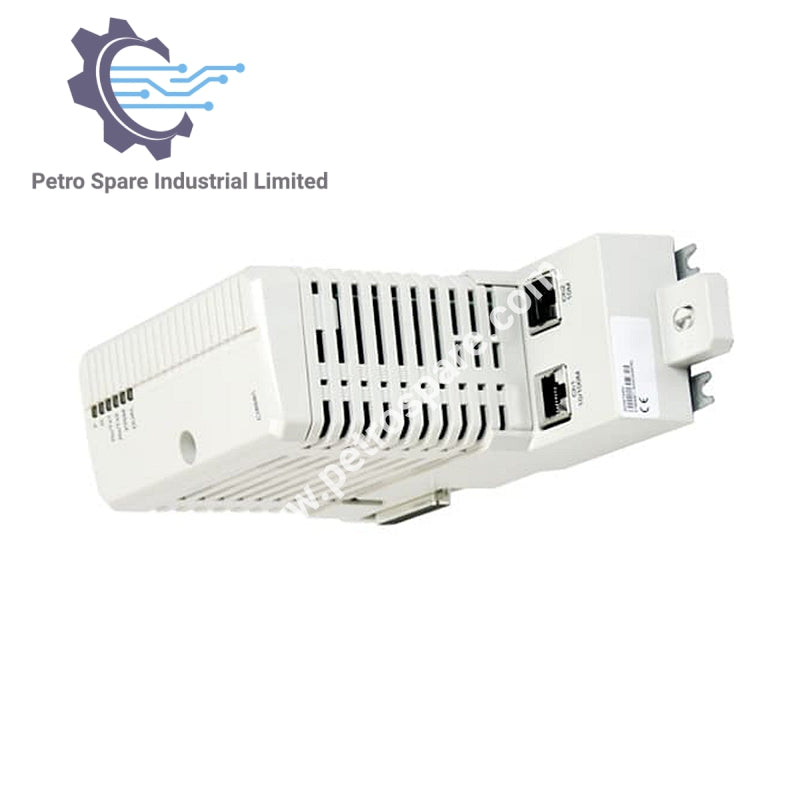

CI868AK01

Visão Geral

O CI868AK01 é uma Interface de Comunicação ABB projetada para sistemas de automação industrial, suportando o protocolo de comunicação IEC 61850 com MMS e GOOSE para troca eficiente de dados.

Especificações Técnicas

• Protocolo de Comunicação: IEC 61850
• Cliente ou Servidor: MMS (Cliente), GOOSE (Publicador & Assinante)
• Velocidade de Transmissão: 10/100 Mbit/s
• Redundância de Rede: Não
• Redundância de Módulo: Não
• Hot Swap: Sim
• Usado com Controlador HI: Sim

Energia e Consumo

• Unidades Máximas no Barramento CEX: 12
• Conector: RJ-45 fêmea (8 pinos)
• Consumo 24V: 160 mA
• Dissipação de Energia: 3.8 W

Especificações Ambientais

• Temperatura de Operação: +5 a +55°C (+41 a +131°F)
• Temperatura de Armazenamento: -40 a +70°C (-40 a +158°F)
• Altitude: 2000 m (IEC/EN 61131-2)
• Grau de Poluição: 2 (IEC/EN 61131-2)
• Proteção contra Corrosão: Conforme G3 (ISA 71.04)
• Umidade Relativa: 5 a 95%, sem condensação
• Classe de Proteção: IP20 (EN 60529, IEC 529)
• Marca CE: Sim

Dimensões

• Largura: 59 mm (2.3 pol.)
• Altura: 185 mm (7.3 pol.)
• Profundidade: 127.5 mm (5.0 pol.)
• Peso (Incluindo Base): 700 g (1.5 lbs)

---
