1SAP224200R0001

Visão Geral do Produto

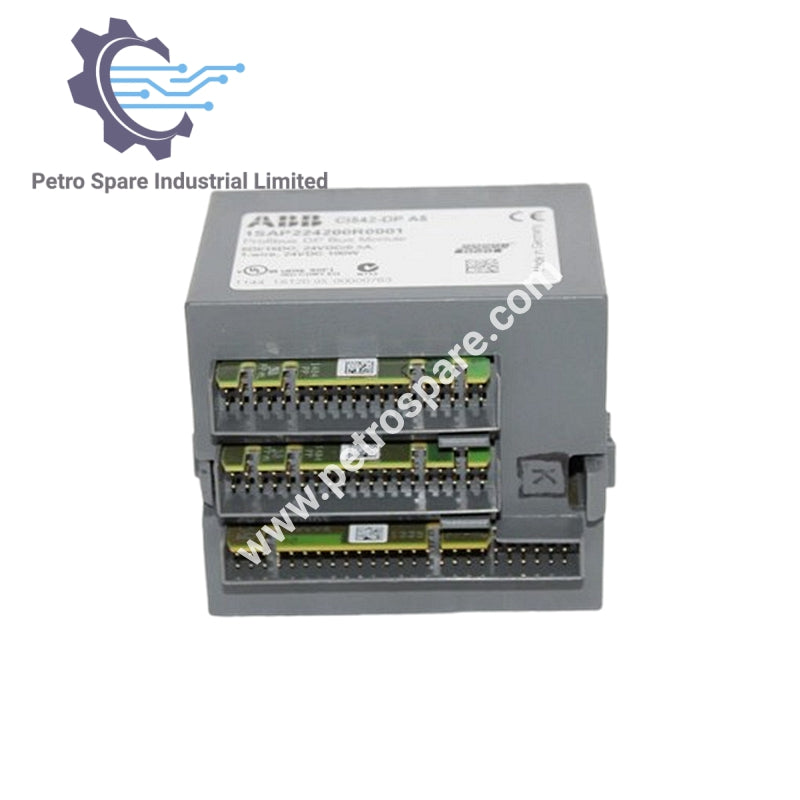

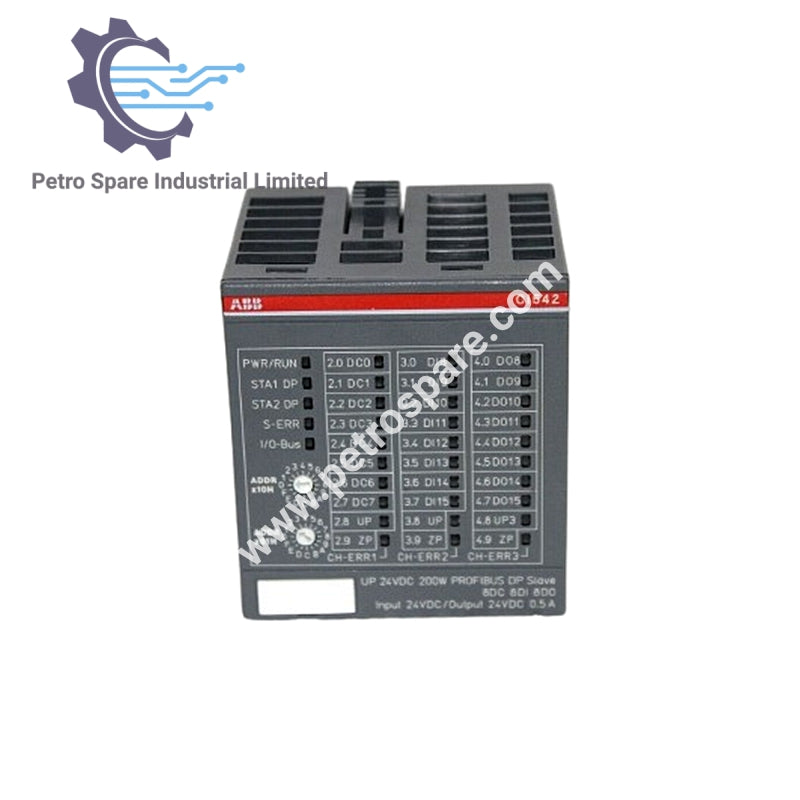

CI542-DP 1SAP224200R0001 é um módulo de interface escravo ABB S500 PROFIBUS com 8 entradas digitais, 8 saídas digitais e 8 canais DI/DO configuráveis para sistemas de controle 24VDC.

Informações Gerais

• Nome do Produto: CI542-DP

• ID do Produto: 1SAP224200R0001

• Designação do Tipo: CI542-DP

Configuração de E/S

• Entradas Digitais: 8 × 24 VDC

• Saídas Digitais: 8 × 24 VDC, 0,5 A

• DI/DO Configuráveis: 8 × 24 VDC, 0,5 A

• Tempo de Atraso: 0,1–32 ms

Características Elétricas

• Tipo de Tensão de Entrada: CC

• Faixa de Tensão de Entrada: 20,4–28,8 VDC

• Tensão Nominal de Entrada: 24 VDC

• Corrente de Entrada: 5 mA

• Tipo de Saída: Transistor

• Tensão Máxima de Saída: 28,8 VDC

• Corrente Máxima de Saída: 0,5 A

• Nível de Proteção: IP20

Interface e Comunicação

• Suporte PROFIBUS: Sim

• Interface RS-485: 1

• Outras Interfaces: Nenhuma

Dimensões

• Largura: 67,5 mm

• Altura: 76 mm

• Profundidade: 62 mm

• Peso: 0,13 kg

---
